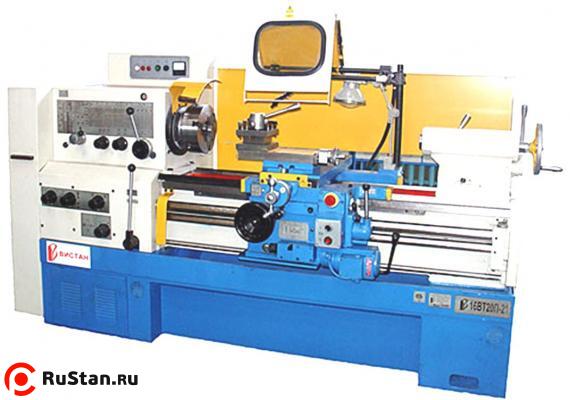

Токарно-винторезный станок 16ВТ20 П-21

Цена на 15.11.2018 г. - 2 238 420.00 руб. с НДС

  • Описание
  • Комментарии (2)
  • Отзывы

Токарно-винторезный станок 16ВТ20П-21 предназначен для выполнения разнообразных токарных работ, включая точение конусов и нарезание резьб: метрических, дюймовых, модульных, питчевых.

Особенности конструкции

  • литая станина и основание
  • автоматическая централизованная смазка
  • пневматическое устройство для легкого перемещения шлифовальной бабки
  • электромагнитная муфта аварийного останова
  • опережающая смазка механизмов
  • закаленные направляющие

Исполнение 02 имеет РМЦ 1500 мм.


Сравнительная техническая характеристика токарно-винторезных станков 16ВТ20, 16ВТ20П-21, 16ВТ20П-22
Характеристика Значение
Наибольшая длина обрабатываемой заготовки, мм 1000, 1500
Наибольший диаметр обрабатываемой заготовки, мм
- устанавливаемой над станиной, мм 500
- обрабатываемой над суппортом, мм 275
Диаметр отверстия шпинделя, мм 55
Размер внутреннего конуса шпинделя Морзе 6
Размер внутреннего конуса пиноли задней бабки Морзе 5
Высота резца, устанавливаемого в резцедержателе, мм 25
Наибольшая длина перемещения, мм
- резцовых салазок суппорта 150
- продольной каретки 935
- поперечной каретки 285
- пиноли задней бабки 150
Колличество скоростей шпинделя
- прямого вращения 24
- обратного вращения 12
Пределы частот вращения шпинделя, мин -1 12,5-1600 в исполнениях 16-2000
Количество подач суппорта
- продольных 24
- поперечных 24
Пределы рабочих подач суппорта, мм/об.
- продольных 0,05-2,8
- поперечных 0,025-1,4
Пределы шагов, нарезаемых резьб
- метрических, мм 0,5-112
- модульных, модуль 0,5-112
- дюймовых, число ниток на 1 11 56-0,5
- питчевых, питч 56-0,5
Скорость быстрых перемещений суппорта, м/мин.
- продольных 3,8
- поперечных 1,9
Мощность привода главного движения, кВт 11
Род тока питающей сети переменный трехфазный
Напряжение, В 380
Габаритные размеры станка, мм
- длина 2800, 3300
- ширина 1265
- высота 1505
Масса 16ВТ20 П-21 станка, кг 3000, 3250
Точность образца-изделия
- Постоянство диаметра в поперечном сечении, мм 0,007
- Постоянство диаметра в продольном сечении, мм 0,02 на дл. 300
- Прямолинейность торцевой поверхности, мм 0,01 на дл. 200

Стандартная комплектация

  • Патрон 3-х кулачковый.
  • Центр вращающийся.
  • Центр с конусом Морзе 6.
  • Комплект ключей.
  • Шприц смазочный.

Комплектация за отдельную плату

  • Патрон поводковый 16ВТ20.92.000.
  • Люнет подвижный 16ВТ20.93.000.
  • Резцедержатель задний 16ВТ20.94.000.
  • Державка для центрового инструмента 16ВТ20.95.000.
  • Люнет втулочный 16ВТ20.96.000.
  • Упор микрометрический многопозиционный поперечного хода 16ВТ20.97.000.
  • Упор микрометрический поперечного хода 16ВТ20.98.000.
  • Упор микрометрический жесткий продольного хода 16ВТ20.99.000.
  • Люнет неподвижный 16ВТ20.101.000.
  • Комплект сменных зубчатых колес 16ВТ20.00.060-01. (для нарезания резьб напрямую)
