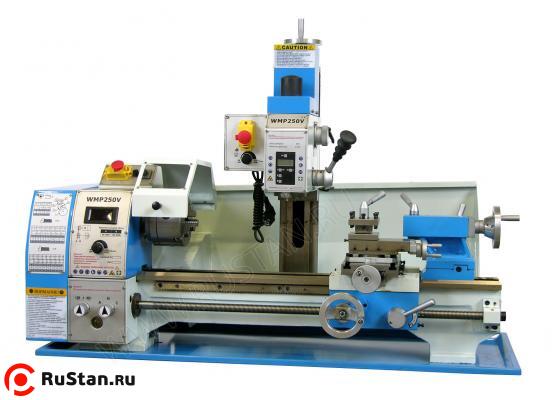

Токарно-фрезерный настольный комбинированный Weiss Machinery WMP250V "Универсал"
560 645 руб.
с НДС - на 26.04.2024 г.
Модель: | Weiss Machinery WMP250V "Универсал" |
|
Артикул: | 925313 |
|
Производитель: | WEISS MACHINERY |
- Описание
- Дополнительная оснастка
-
Документы
- Комментарии (13)
- Отзывы
Настольный токарно фрезерный комбинированный станок Weiss Machinery WMP250V "Универсал" предназначен для различных видов механической обработки деталей типа тел вращения и корпусов из черных и цветных металлов, их сплавов, пластмасс и др. материалов.
На станке можно выполнять операции продольного и поперечного точения, сверление и растачивание отверстий, нарезание резьбы, сверление, фрезерование, расточку деталей из черных и цветных металлов в условиях серийного и мелкосерийного производства. Полый шпиндель станка позволяет использовать в качестве заготовки прутковый материал.
Принадлежности, входящие в комплект станка, обеспечивают все его перечисленные возможности.
Станок комбинированный настольный токарно фрезерный - товар народного потребления, он может быть использован в бытовых условиях для изготовления различных изделий домашнего обихода, в школьных мастерских, в любых детских объединениях, занимающихся самодеятельным техническим творчеством.
При работе на станке приобретаются трудовые навыки и происходит ознакомление с основными видами механической обработки материалов и вместе с этим интересно заполняется досуг.
Малые габариты, низкий уровень шума, возможность подключения к бытовой электросети позволяют заниматься техническим творчеством на дому. Станок отлично подходит для комплектации школьных мастерских.
Нормальная эксплуатация станка производится при температуре +10 ... +30°С и относительной влажности 40 ... 80%.
Особенности станка WMP250V "Универсал" при токарной обработке:
- Автоматическая продольная подача.
- Настольный токарный станок с регулируемой частотой вращения шпинделя с возможностью нарезания как метрических, так и дюймовых резьб и точения деталей конических форм.
- Литые чугунные базовые конструкции станка обеспечивают высокую жесткость и низкий уровень вибрации.
- Направляющие станины типа "ласточкин хвост" закалены и отшлифованы.
- Шпиндель поддерживается прецизионными роликовыми подшипниками, что позволяет обрабатывать изделия с высокой точностью.

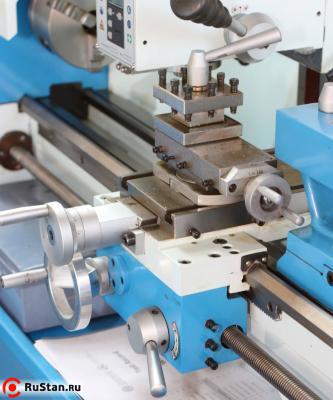

- 4-х Позиционный резцедержатель.
- Регулируемое перемещение в поперечном направлении крестовых салазок позволяет получать необходимые размеры конусов.
- Точность станка обеспечивается выборкой зазоров в направляющих с помощью регулируемой прижимной планки.
- Станок позволяет производить резьбонарезание.
- Автоматизированная коробка подач, для нарезания резьб.
- Продольная автоматическая подача (реверс после остановки шпинделя).
- Регулируемое перемещение задней бабки в поперечном направлении (для обтачивание необходимых конусов).

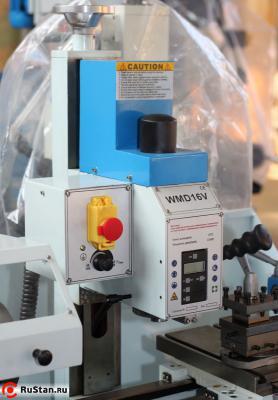

Особенности WMP250V "Универсал" при фрезерной обработке:
- Прочные призматические направляющие.
- Поворотная головка, наклон шпинделя 90 гр.
- Малые габариты и энергопотребление.
- Прецизионные шпиндельные подшипники.
- Бесступенчатая регулировка частоты оборотов шпинделя.

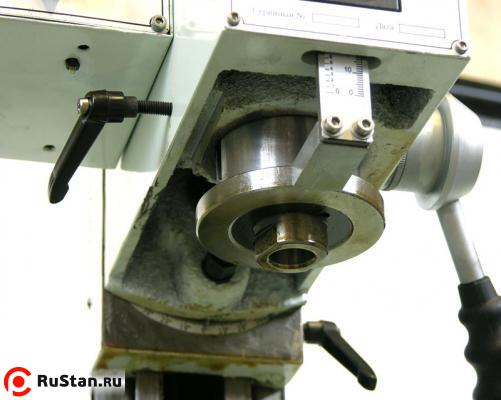

- Поворотная на +/- 90° фрезерная головка с возможностью работы в любом промежуточном положении.
- Цифровая индикация перемещения пиноли.
Точность
- Радиальное биение шнинделя по наружной поверхности и в конусе шпипнеля, мм - 0,01
- Радиальное биение патрона, мм - 0,04
- Радиальное оправки лининой 100мм закрепленной в патроне, мм - 0,08

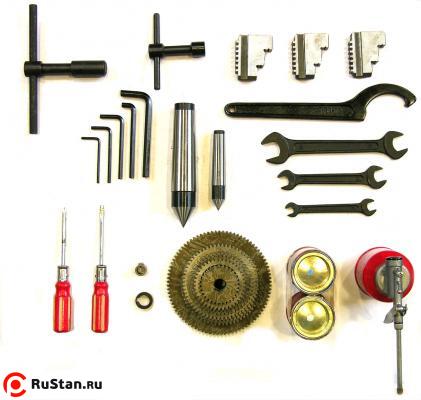

Комплект поставки WMP250V "Универсал"
- Руководство по эксплуатации
- 3-х кулачковый патрон (125 мм)
- 4-х позиционная резцедержка
- Ограждение патрона
- Задняя стенка
- Поддон для стружки
- Бесступенчатое регулирование скоростей
- Индикация числа оборотов шпинделя
- Фланец под патрон

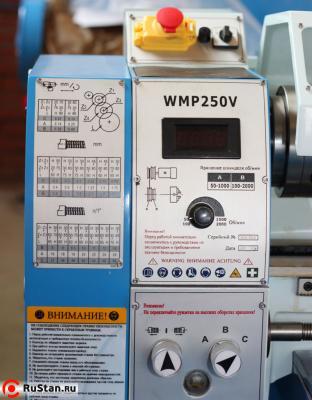

Таблица резьб и скоростей станка ВМП-250V "Универсал":

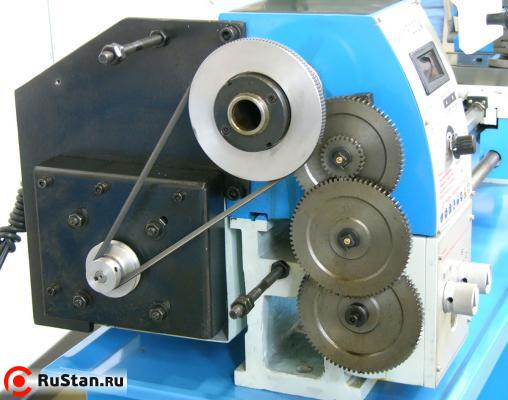

Задняя бабка базируется (перемещается) на плоской и V-образной направляющих станины и может быть зафиксирована от перемещения рукояткой. Задняя бабка имеет выдвижную пиноль с конусным отверстием Морзе № 2 и градуированной шкалой, нанесенной на наружной поверхности пиноли. Жесткость задней бабки рассчитана на тяжелые режимы работы. Пиноль перемещается вращением маховика, расположенного на заднем торце бабки, и может быть зафиксирована в нужном положении зажимным рукояткой. Изменение диапазона скоростей вращения шпинделя осуществляется при помощи перевода клинового ремня в нужное положение (А или В). |
Технические характеристики настольного токарно-фрезерного станка Weiss Machinery WMP250V "Универсал" | |
---|---|
Характеристика | Значение |
Диаметр обрабатываемой загатовки, мм | |
| 250 |
| 145 |
Длина обрабатываемой детали в центрах, мм | 550 |
Диаметр проходного отверстия шпинделя, мм | 26 |
Конус шпинделя | МТ4 |
Конус пиноли задней бабки | МТ2 |
Ширина станины, мм | 100 |
Частота вращения шпинделя, об/мин | 50-2000 |
Диапазон продольных подач, мм/об | 0,07-0,40 |
Диапазон метрических резьб, мм | 0,2-3,5 |
Диапазон дюймовых резьб, TPI | 8-56 |
Поперечное перемещение салазок, мм | 115 |
Перемещение верхних салазок, мм | 60 |
Перемещение пиноли задней бабки, мм | 70 |
Мощность электродвигателя, КВт | 0,75 |
Технические характеристики сверлильно-фрезерной части | |
Максимальный диаметр сверления, мм | 16 |
Максимальный диаметр концевой фрезы, мм | 16 |
Максимальный диаметр торцевой фрезы, мм | 50 |
Расстояние от торца шпинделя до стола, мм | 240 |
Расстояние от центра шпинделя до колонны, мм | 170 |
Конус шпинделя | МТ2 |
Ход пиноли шпинделя, мм | 50 |
Частота вращения шпинделя, мм/об | 50 - 2250 |
Мощность двигателя, кВт | 0,5 |
Габариты в упаковке, мм | 1270х670х930 |
Вес Weiss Machinery WMP250V "Универсал" нетто, кг | 180 |
Комплектация за дополнительную плату
