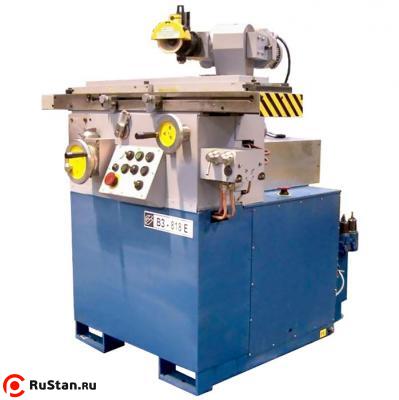

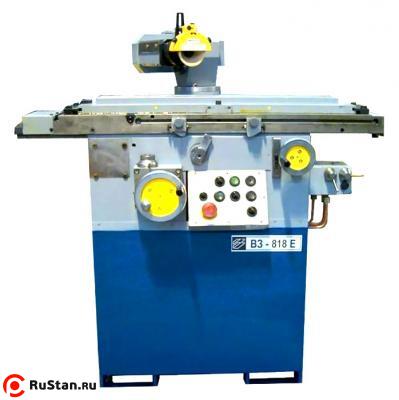

Станок заточной универсальный ВЗ-818Е

Цена на 16.10.2018 г. - 1 346 476.00 руб. с НДС

Заточной универсальный станок ВЗ-818Е предназначен для заточки и доводки основных видов режущих инструментов из инструментальной стали, твердого сплава и минералокерамики абразивными, алмазными и эльборовыми кругами. На станке возможно выполнение шлифовальных работ: круглое шлифование (наружное и внутреннее) и плоское шлифование.

Конструктивные особенности станка:

  • замкнутые роликовые стальные направляющие стола и каретки, позволяющие устанавливать на стол тяжелые приспособления и детали без потери точности перемещения, а также обеспечивающие долговечность;
  • беззазорный привод стола от маховика;
  • двигатель шлифовального круга развернут в сторону, противоположную шпинделю, что существенно расширяет технологические возможности и сокращает время переналадки;
  • малые габариты станка ВЗ-818Е при больших технологи-ческих возможностях. Конструкция станка ВЗ-818Е защищена патентом.

Станок может быть оснащен 38 приспособлениями, в том числе приспособлениями для плоского, круглого наружного и внутреннего шлифования, системой отсоса пыли (см. ниже перечень приспособлений и дополнительной оснастки).

Шлифовальные круги по ГОСТ 2424-83, устанавливаемые на станке:

  • 1-150х16х32 (оправка для круга ВЗ-318М.91.010, кожух ВЗ-318М.92.030);
  • 11-125х45х32 (оправка для круга ВЗ-318М.91.020, кожух ВЗ-318М.92.040);
  • 11-100х40х20 (оправка для круга ВЗ-318М.91.030, кожух ВЗ-318М.92.010);
  • 12-80х8х13 (оправка для круга ВЗ-318М.91.040, кожух ВЗ-318М.92.050);
  • 11-150х40х32 (оправка для круга ВЗ-318М.91.020, кожух ВЗ-318М.92.020).

Технические характеристики ВЗ-818Е
Характеристика Значение
Наибольший диаметр изделия, устанавливаемого в центровых бабках, мм. 250 (330 с 3Е642Е.П32)
Наибольшая длина изделия, устанавливаемого в центровых бабках, мм. 500 (1040 с 3Е642Е.П61 и 3Е642Е.П73)
Наибольшая длинна обрабатываемой поверхности, мм. 225
Параметры шлиф.круга (D наружн. / d посадочн. / B), мм. 150х32х16 (Тип 1 ИСО 525-86 ГОСТ 2424-83); 125х32х50 (остальных типов)
Наибольшее продольное перемещение стола, мм. 350
Наибольший угол поворота стола в горизонтальной плоскости, град. +45 / -45
Наибольший угол поворота стола в горизонтальной проскости по шкале точного поворота, град. +8 / -8
Наибольшее вертикальное перемещение шлифовальной головки, мм. 200
Наибольшее поперечное перемещение шлифовальной головки, мм. 200
Наибольшее смещение оси шлиф. круга в горизонтальной плоскости за счет эксцентрической плиты, мм. 100
Угол поворота шлифовальной головки в горизонтальной плоскости, град. 360
Угол поворота шлифовальной головки в вертикальной плоскости, град. +200 / -20
Частота вращения шпинделя, мин -1 2800; 4000; 5600; 8000
Скорость вертикального механизированного перемещения шлифовальной головки, мм/мин 390
Мощность привода главного движения, кВт 0,71 / 0,85
Установленная суммарная мощность, кВт 2,11 / 2,25
Класс точности В
Скорость продольного перемещения (подачи) стола, м/мин 0,2 - 8

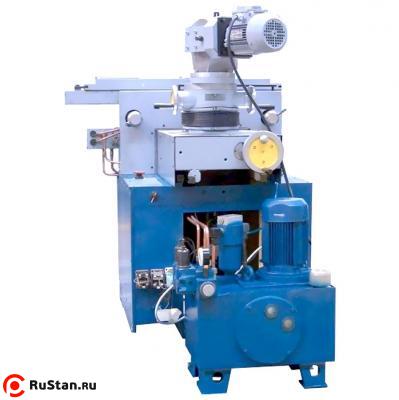

Привод продольного перемещения стола гидравлический
Напряжение питания, В 380
Габаритные размеры (LxBxH), мм. 1460 х 1530 х 1660
Масса ВЗ-818Е , кг. 1150

Комплект поставки

  • Станок в сборе;
  • Гидропривод продольного перемещения стола;
  • Бабка универсальная ВЗ-318.П1;
  • Бабка передняя ВЗ-318.П2;
  • Бабка задняя ВЗ-318.П3;
  • Упорка универсальная 3Е642Е.П4;
  • Приспособление для линейной правки круга и установки центров ВЗ-318.П5;
  • Оправка ВЗ-318М.91.010 (для круга для круга 1-150х16х32);
  • Оправка ВЗ-318М.91.030 (для круга 11-100/i71х40х20 и 12-100/i42х10х20);
  • Ключ ВЗ-318М.90.010 (для оправки ВЗ-318М.91.030);
  • Ключ ВЗ-318М.90.020 (для оправки ВЗ-318М.91.010 и ВЗ-318М.91.020);
  • Ключ Д48-80;
  • Кожух ВЗ-318М.92.010 (для круга диам.100 мм.);
  • Кожух ВЗ-318М.92.030 (для круга диам.150 мм.);
  • Съемник ВЗ-318М.90.202;
  • Центр ВЗ-318М.90.204;
  • Центроискатель ВЗ-318М.90.203;
  • Пылеотвод ВЗ-318М.93.000;
  • Светильник, набор слесарно-монтажного инструмента;
  • Руководство по эксплуатации.

Комплектация за дополнительную плату

Подручник. Модель 3E642E.П7 Подручник. Модель 3E642E.П7 40773p
Бабка универсальная трехповоротная. Модель 3E642E.П8 Бабка универсальная трехповоротная. Модель 3E642E.П8 82073p
Патрон цанговый (широкодиапазонные цанги 2-20 мм.). Модель 3Е642Е.П8.055 Патрон цанговый (широкодиапазонные цанги 2-20 мм.). Модель 3Е642Е.П8.055 83788p
Приспособление для цилиндрической заточки спиральных сверл. Модель ВЗ-318.П10 Приспособление для цилиндрической заточки спиральных сверл. Модель ВЗ-318.П10 44665p
Тиски с конусным хвостовиком. Модель ВЗ-318.П11 Тиски с конусным хвостовиком. Модель ВЗ-318.П11 30546p
Приспособление для заточки по радиусу. Модель 3E642E.П13 Приспособление для заточки по радиусу. Модель 3E642E.П13 184730p
Тиски трехповоротные. Модель ВЗ-318.П16 Тиски трехповоротные. Модель ВЗ-318.П16 46842p
Приспособление для наружного круглого шлифования. Модель 3Е642Е.П17 Приспособление для наружного круглого шлифования. Модель 3Е642Е.П17 157549p
Приспособление для наружного круглого шлифования. Модель ВЗ-318.П17 Приспособление для наружного круглого шлифования. Модель ВЗ-318.П17 303551p
Приспособление для внутреннего шлифования. Модель 3Е642Е.П18 Приспособление для внутреннего шлифования. Модель 3Е642Е.П18 189151p
Приспособление для внутреннего шлифования. Модель ВЗ-318.П18 Приспособление для внутреннего шлифования. Модель ВЗ-318.П18 189151p
Приспособление для заточки зенкеров и ступенчатых сверл (диам. до 50 мм). Модель 3Е642Е.П19 Приспособление для заточки зенкеров и ступенчатых сверл (диам. до 50 мм). Модель 3Е642Е.П19 191526p
Приспособление для заточки торцовых фрез (диам. 80-400 мм). Модель 3Е642Е.П21 Приспособление для заточки торцовых фрез (диам. 80-400 мм). Модель 3Е642Е.П21 176615p
Приспособление для заточки по копиру. Модель 3Е642Е.П22-01 Приспособление для заточки по копиру. Модель 3Е642Е.П22-01 162431p
Приспособление для заточки косозубых долбяков (диам. до 100 мм). Модель 3Е642Е.П23 Приспособление для заточки косозубых долбяков (диам. до 100 мм). Модель 3Е642Е.П23 100150p
Приспособление универсальное для правки круга. Модель 3Е642Е.П25-01 Приспособление универсальное для правки круга. Модель 3Е642Е.П25-01 84844p
Приспособление для заточки инструмента по спирали. Модель ВЗ-318.П26 Приспособление для заточки инструмента по спирали. Модель ВЗ-318.П26 444210p
Приспособление для заточки резцов. Модель ВЗ-318.П27 Приспособление для заточки резцов. Модель ВЗ-318.П27 253872p
Приспособление для заточки по спирали по задней поверхности. Модель ВЗ-318.П28 Приспособление для заточки по спирали по задней поверхности. Модель ВЗ-318.П28 115258p
Приспособление для заточки инструмента по спирали. Модель 3Е642Е.П28 Приспособление для заточки инструмента по спирали. Модель 3Е642Е.П28 436689p
Стол поворотный. Модель 3Е642Е.П30 Стол поворотный. Модель 3Е642Е.П30 73364p
Плита магнитная синусная к столу поворотному (400х125 мм.). Модель 2C 7208-0003 Плита магнитная синусная к столу поворотному (400х125 мм.). Модель 2C 7208-0003 85392p
Бабка задняя с регулируемой высотой центров. Модель 3Е642Е.П31 Бабка задняя с регулируемой высотой центров. Модель 3Е642Е.П31 49877p
Комплект подкладных плит (3 шт.). Модель 3Е642Е.П32 Комплект подкладных плит (3 шт.). Модель 3Е642Е.П32 49877p
Приспособление для заточки фасонных острозаточенных фрез (диам. 50-100 мм). Модель 3Е642Е.П36 Приспособление для заточки фасонных острозаточенных фрез (диам. 50-100 мм). Модель 3Е642Е.П36 111894p
Тиски трехповоротные (длина губок 100 мм). Модель 3Е642Е.П37 Тиски трехповоротные (длина губок 100 мм). Модель 3Е642Е.П37 41300p
Бабка для заточки торцовых фрез (диам. до 250 мм с конусностью 7:24). Модель 3Е642Е.П39 Бабка для заточки торцовых фрез (диам. до 250 мм с конусностью 7:24). Модель 3Е642Е.П39 128717p
Приспособление для заточки фрез (диам.80-400 мм) по радиусу. Модель 3Е642Е.П50 Приспособление для заточки фрез (диам.80-400 мм) по радиусу. Модель 3Е642Е.П50 216398p
Приспособление для затылования метчиков. Модель 3Е642Е.П51 Приспособление для затылования метчиков. Модель 3Е642Е.П51 387274p
Приспособление для заточки отрезных фрез (диам. 50-160 мм). Модель ВЗ-318.П53 Приспособление для заточки отрезных фрез (диам. 50-160 мм). Модель ВЗ-318.П53 71649p
Приспособление для торцовой шлифовки зубьев дисковых пил (диам. 200-400 мм). Модель ВЗ-318.П54 Приспособление для торцовой шлифовки зубьев дисковых пил (диам. 200-400 мм). Модель ВЗ-318.П54 276172p
Приспособление для торцовой шлифовки зубьев дисковых пил (диам. 200-400 мм). Модель ВЗ-318.П55 Приспособление для торцовой шлифовки зубьев дисковых пил (диам. 200-400 мм). Модель ВЗ-318.П55 187633p
Приспособление для заточки дисковых пил (диам. 200-450 мм) по торцу зубьев. Модель ВЗ-318.П56 Приспособление для заточки дисковых пил (диам. 200-450 мм) по торцу зубьев. Модель ВЗ-318.П56 200564p
Бабка задняя с большим вылетом. Модель 3Е642Е.П61 Бабка задняя с большим вылетом. Модель 3Е642Е.П61 45193p
Бабка передняя с большим вылетом. Модель 3Е642Е.П73 Бабка передняя с большим вылетом. Модель 3Е642Е.П73 40377p
Патрон магнитный. Модель 3Е642Е.П89 Патрон магнитный. Модель 3Е642Е.П89 91837p

Похожие товары

Код товара: 439
Заточной универсальный станок ВЗ-319
Ø инстр.100мм / Ø150мм / 4200об/м / 0.37кВт / 380В / 125кг
Код товара: 440
Код товара: 443
Станок заточной универсальный ВЗ-818
Ø инстр.250мм / Ø150мм / 8000об/м / 0.71кВт / 380В / 700кг
Код товара: 11582
Заточной универсальный станок ВЗ-818ЕСПА с СОЖ
Ø инстр.250мм / Ø150мм / 8000об/м / 0.71кВт / 380В / 1150кг

Форма оплаты, порядок поставки, доставка ВЗ-818Е, гарантийные обязательства:

  • Продажа станков ВЗ-818Е осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
  • Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
  • Доставка грузов весом более 3тн. осуществляется транспортом Покупателя или Поставщика, а также ж/д транспортом.
  • Транспортные расходы по доставке товаров оплачивает Покупатель.
  • Гарантия на все товары 12 мес.
  • Компания-изготовитель оставляет за собой право на изменение комплектации и места производства товара без уведомления!

Обращаем Ваше внимание на то, что информация на сайте не является публичной офертой!
