Не поставляется
Модель:

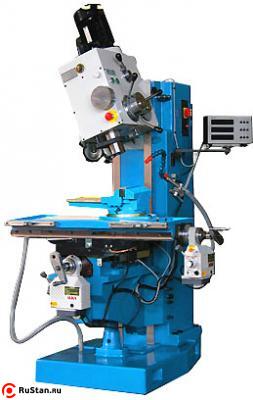

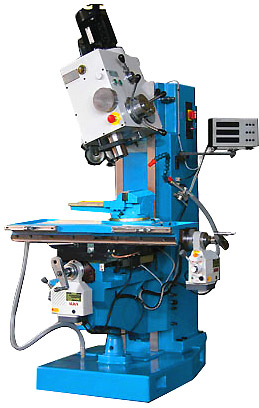

СФ32Б-05 с УЦИ
Производитель:
Россия
  • Описание
  • Комментарии (1)
  • Отзывы

Сверлильно-фрезерный станок СФ32Б-05 с УЦИ предназначен для выполнения следующих видов работ: сверления, фрезерования, растачивания, зенкования, зенкерования, развертывания и нарезания резьбы в различных видах металлических и неметаллических деталей быстрорежущим и твердосплавным инструментом.

Конструктивные особенности

  • Рабочий стол оснащен ручным механизмом регулирования высоты.
  • Перемещение стола по осям x;y происходит от электропривода ALIGN , по оси z от УЦИ.
  • Станок оснащен подачей СОЖ с баком, встроенным в основание.
  • Электрооборудование встроено в колонну станка.
  • Чугунные литые корпусные детали обеспечивают высокую жесткость.

Обработка производится быстрорежущим и твердосплавным инструментом в деталях из различных конструкционных материалов.

Станок применяется в индивидуальном, мелкосерийном и серийном производстве.


Технические характеристики сверлильно-фрезерного станка СФ32 с УЦИ

Характеристика Значение
Наибольший диаметр сверления в стали 45, мм  31,75
Наибольший диаметр концевой фрезы, мм  25
Наибольший диаметр торцовой фрезы, мм  100
Диапазон нарезания резьбы в стали М3...М27
Конус шпинделя по СТ СЭВ 148-75 Морзе 3
Наибольшие перемещения шпинделя, мм X=500 / Y=250 / Z=300
Вылет шпинделя, мм 330
Расстояние от торца шпинделя до рабочей поверхности стола, мм 547
Размеры рабочей поверхности стола, мм 250 х 630
Число Т - образных пазов 3
Дискретность лимба, мм 0,05
Перемещение стола за один оборот лимба, мм 5
Максимальный поворот сверлильной головки, град. ±35
Число оборотов шпинделя, об/мин 90 ... 1400
Подача шпинделя ручная
Мощность электродвигателя, кВт 1,3
Напряжение питания, В 380
Максимальная масса обрабатываемой детали, кг 100
Максимальная высота заготовки, мм 300
Габаритные размеры, мм 1300х1060х1930
Масса СФ32Б-05 с УЦИ станка, кг не более 1100

Комплект поставки

Транспортные пробки 2шт
Удлинитель к рукоятки для поднятия стола 1шт
Шомпол, шайба с гайкой 2шт
Ключ к электрошкафу Д73-721шт
Рукоятка для поднятия стола 1шт
Тиски станочные неповоротные ( ширина губок 160 мм): 1шт
Клинья 7851-0012; 0013 2 шт

Комплектуется цифровой индикацией перемещения с линейными измерительными системами по 3 осям, электроприводами с ручным управлением для крестового стола.

Комментарии и вопросы:

11 November, 2016 - 04:17    :
Добрый день! просим предоставить коммерческое предложение на поставку станка сверлильно-фрезерного СФ32Б-05 с УЦИ с учетом доставки в г. Большой Камень Приморского края

Отзывы:

Отзывов пока нет, но ваш может быть первым.

Форма оплаты, порядок поставки, доставка СФ32Б-05 с УЦИ , гарантийные обязательства:

  • Продажа станков СФ32Б-05 с УЦИ осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
  • Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
  • Доставка грузов весом более 3тн. осуществляется транспортом Покупателя или Поставщика, а также ж/д транспортом.
  • Транспортные расходы по доставке товаров оплачивает Покупатель.
  • Гарантия на все товары 12 мес.
  • Компания-изготовитель оставляет за собой право на изменение комплектации и места производства товара без уведомления!

Обращаем Ваше внимание на то, что информация на сайте не является публичной офертой!
