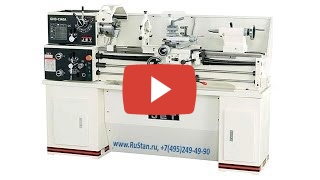

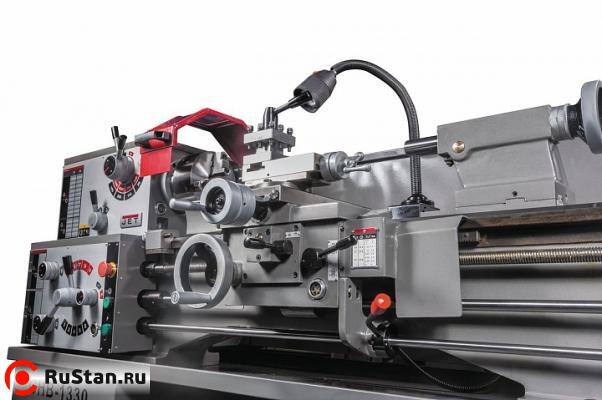

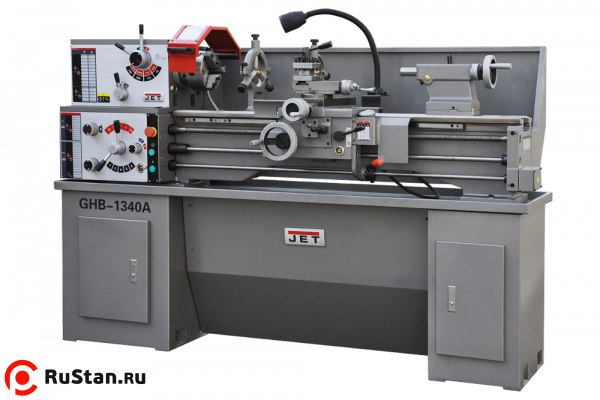

Токарно-винторезный станок JET GHB-1340A

Цена на 21.11.2018 г. - 410 000.00 руб. с НДС

  • Описание
  • Доп оснастка
  • Комментарии (2)
  • Отзывы (1)
  • Доставка

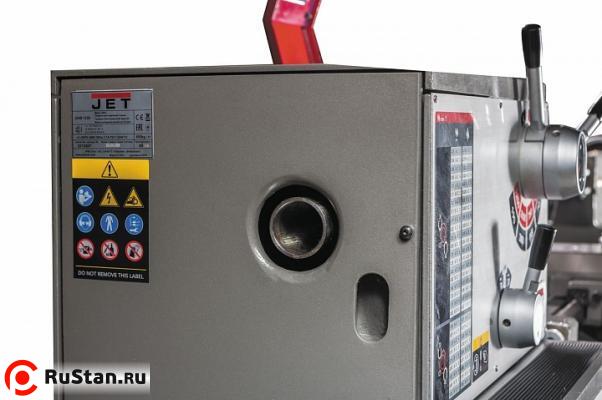

Многофункциональный токарный станок GHB-1340A - один из самых популярных в линейке профессионального оборудования компании JET. Он предназначен для установки в мастерских, ремонтных подразделениях предприятий, автосервисах. Также GHB-1340 A может использоваться и частными мастерами - продвинутыми специалистами в обработке металла. Станок выпускается по протоколу DIN 8606, что гарантирует соблюдение допусков и параметров на всех стадиях производства, а также подтверждает обязательную гарантию в странах Таможенного союза. На станке можно обрабатывать заготовки диаметром 330 мм над станиной и 197 мм над суппортом на скоростях 70 - 2000 об/мин. В отличии от младших станков в линейке, на GHB-1340A увеличено расстояние между центрами, что дает возможность обрабатывать заготовки длинною до 1015 мм.

Для работы станка потребуется сеть 380В. Как и все токарное оборудование производителя, на данном станке используются направляющие, которые закаляются токами высокой частоты, а затем тщательно шлифуются. Такое технологическое решение позволяет повысить точность обработки и продлить ресурс изделия в целом. Механизм привода шпинделя станка помещен в масляную ванну, что позволяет добиться оптимального охлаждения и снизить шум. Конструктивно станок выполнен по двухвинтовой схеме: ходовой винт обеспечивает нарезание резьбы, а ходовой вал за точение в режиме автомат. Для облегчения механического переключения режимов работы предусмотрен толчковый (кратковременный) запуск электродвигателя.

Особенности конструкции

  • Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606);
  • Закаленные в индукционной печи и отшлифованные направляющие станины;

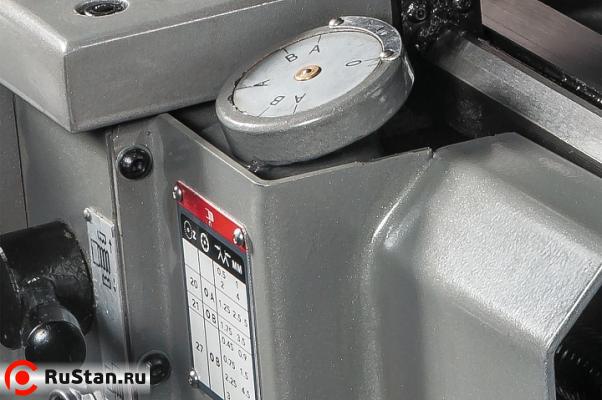

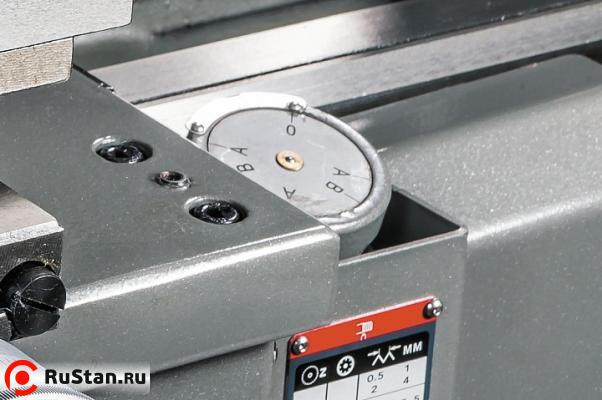

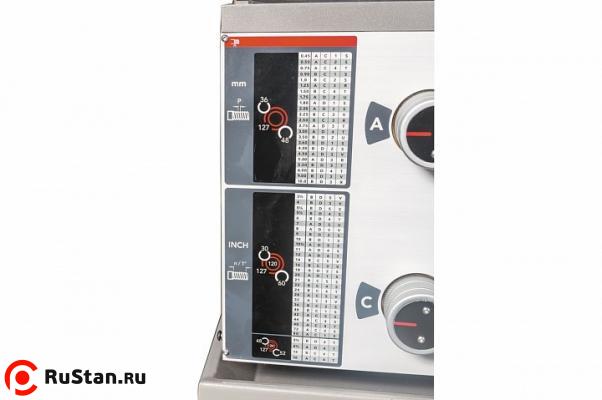

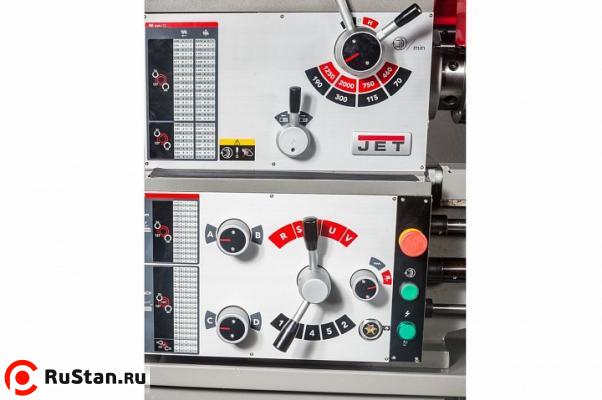

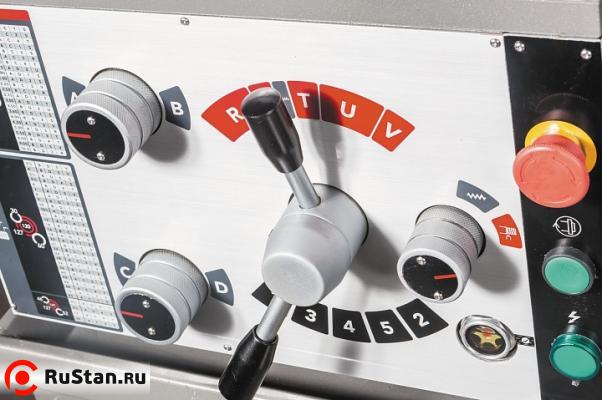

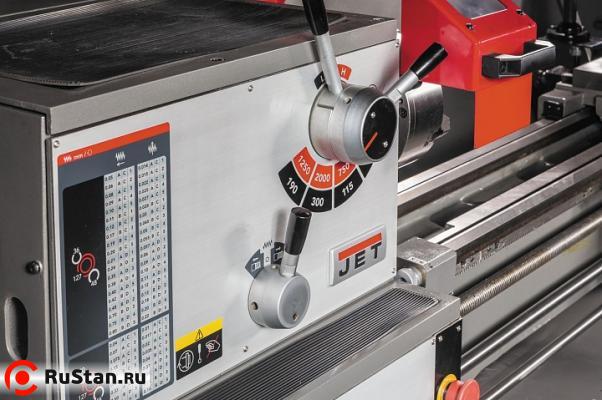

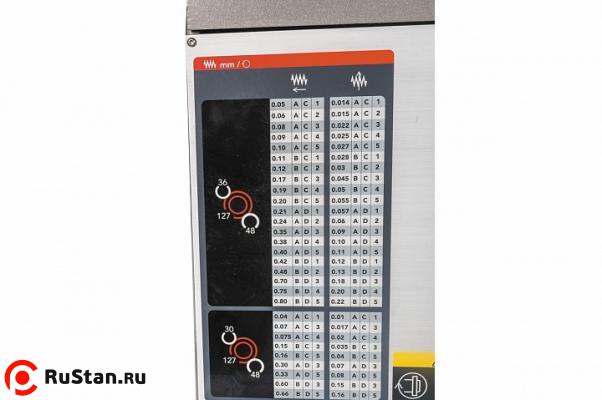

  • Коробка передач станка GHB-1340A позволяет нарезать резьбу без замены шестерен;
  • Механизм привода шпинделя постоянно работает в масляной ванне;
  • Закаленные и отшлифованные шестерни передней бабки;

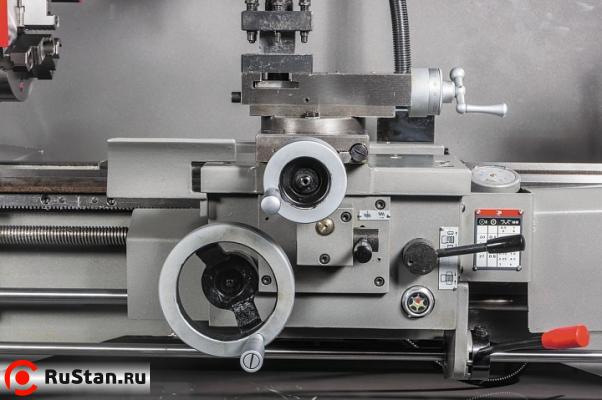

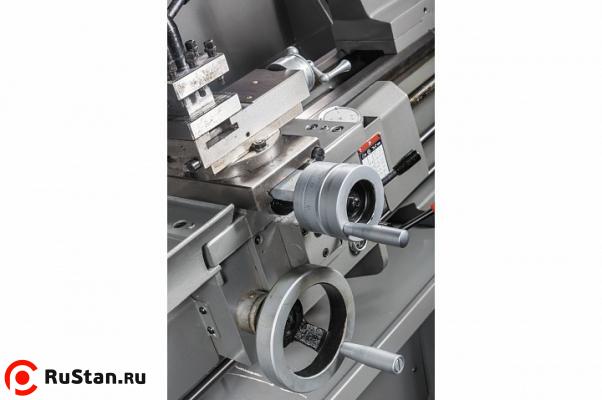

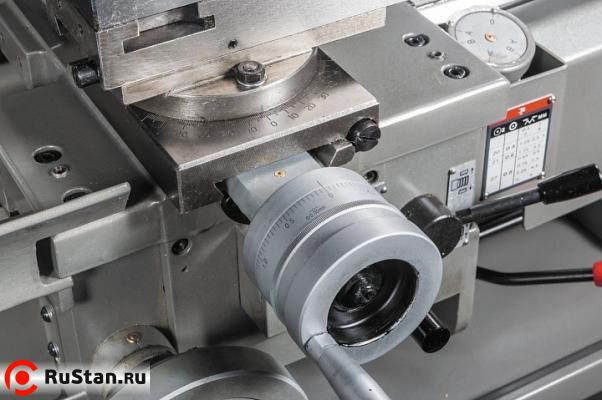

  • Автоматическая подача продольного и поперечного суппорта;
  • Регулировка зазоров направляющих при помощи клиновых планок;

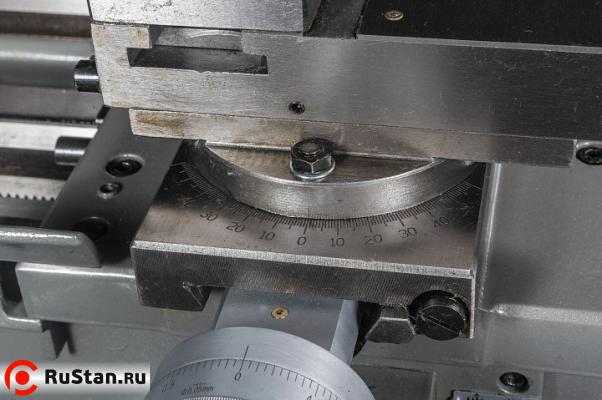

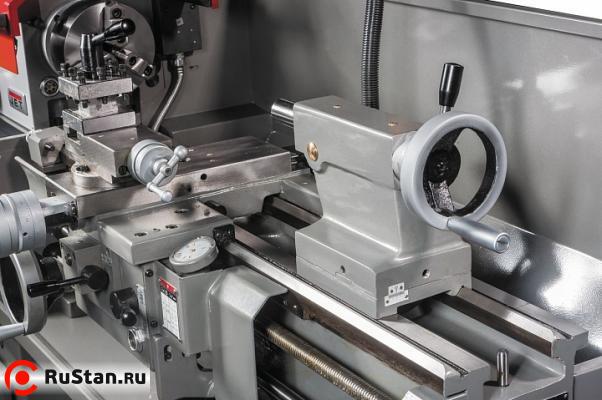

  • Регулируемая в поперечном направлении задняя бабка для обточки конусов;
  • Возможность левого и правого вращения шпинделя;
  • Регулируемая муфта подачи;
  • Толчковый режим работы шпинделя;
  • УЦИ* (Устройство цифровой индикации) по 3 осям, цена деления 0,005 мм, погрешность ± 1 знак(*для станков с УЦИ).

Технические характеристики GHB-1340A
Характеристика Значение
Диаметр обточки над станиной 330 мм (gap 476 мм)
Диаметр обточки над поперечным суппортом 197 мм
Расстояние между центрами 1015 мм
Частота вращения шпинделя, 8 70 - 2000 об/мин
Конус шпинделя МК-5
Присоединение шпинделя, Camlock D1-4 (DIN 55029)
Проходное отверстие шпинделя 38 мм
Макс. размер резца 16 х 16 мм
Ход поперечного суппорта 160 мм
Ход верхнего суппорта 70 мм
Пиноль задней бабки МK-3
Ход пиноли задней бабки 95 мм
Продольная подача, 60 0,04 - 0,8 мм/об
Поперечная подача, 60 0,016 - 0,188 мм/об
Метрическая резьба, 23 0,45 - 10 мм
Дюймовая резьба, 38 3,5 - 80 TPI
Расстояние между направляющими 187 мм
Выходная мощность 1,5 кВт / S1 100%
Потребляемая мощность 2,8 кВт / S6 40%
Габаритные размеры (ДхШхВ) 1905 х 762 х 1200 мм
Масса GHB-1340A 650 кг

Стандартное исполнение

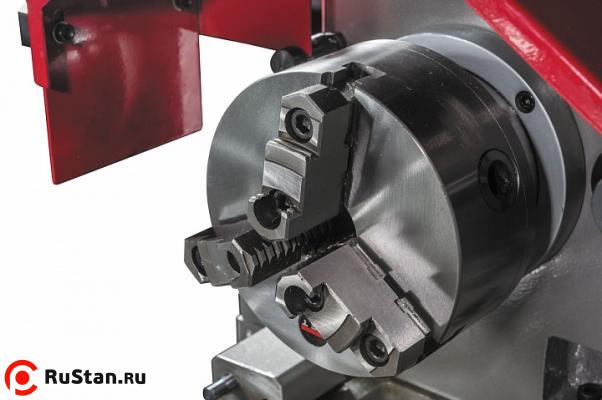

  • 3-х кулачковый патрон диаметром 160 мм с прямыми/обратными кулачками;
  • 4-х кулачковая планшайба диаметром 200 мм (GHB-1340A);
  • Планшайба Ø300 мм;

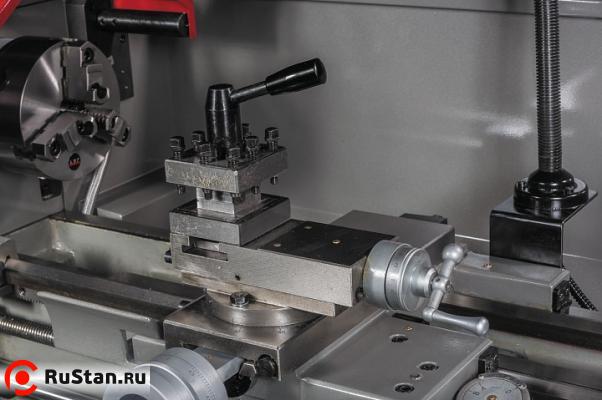

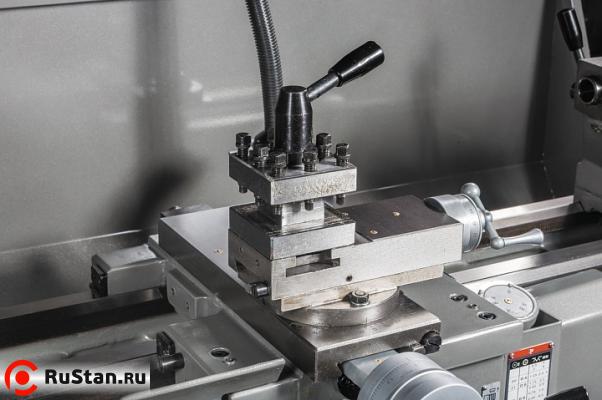

  • 4-х-позиционный резцедержатель с фиксатором;
  • Подвижный и неподвижный люнеты (GHB-1340A);
  • Поддон для сбора стружки;
  • Указатель резьбы;
  • Подставка с регулируемыми опорами;

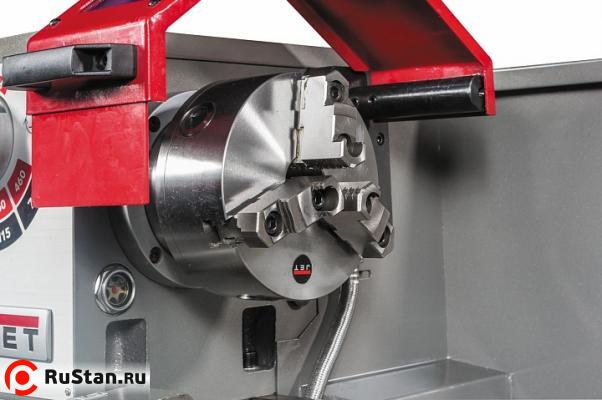

  • Защитный экран патрона с концевым выключателем;
  • 2 невращающихся центра МК-3;
  • Переходник МК-5/МК-3;
  • Набор сменных шестерён;
  • Съемный мостик направляющих, gap

Комплектация за дополнительную плату

Патрон трехкулачковый Ø160 мм с прямыми и обратными цельными кулачками Патрон трехкулачковый Ø160 мм с прямыми и обратными цельными кулачками ( арт. IT160400 ) 0p
Комплект прямых цельных каленых кулачков для патрона Ø160 мм IT160400 Комплект прямых цельных каленых кулачков для патрона Ø160 мм IT160400 ( арт. IT160401 ) 0p
Комплект обратных цельных каленых кулачков для патрона Ø160 мм IT160400 Комплект обратных цельных каленых кулачков для патрона Ø160 мм IT160400 ( арт. IT160402 ) 0p
Комплект цельных сырых кулачков для патрона Ø160 мм IT160400 Комплект цельных сырых кулачков для патрона Ø160 мм IT160400 ( арт. IT160403 ) 0p
Быстросменный резцедержатель А1
Быстросменный резцедержатель А1 ( арт. 59500001 ) 19000p
Держатель токарного резца D16х80 мм, А1 Держатель токарного резца D16х80 мм, А1 ( арт. 59500004 ) 5600p
Держатель расточного резца B16x80 мм, А1 Держатель расточного резца B16x80 мм, А1 ( арт. 59500007 ) 6000p
Держатель втулки S30х80 мм, А1 со втулкой МК-1
Держатель втулки S30х80 мм, А1 со втулкой МК-1 ( арт. 59500010 ) 9300p
Втулка L30/МК1, А1
Втулка L30/МК1, А1 ( арт. 59500013 ) 2000p
Втулка L30/МК2, А1
Втулка L30/МК2, А1 ( арт. 59500014 ) 2000p
Набор из 7 резцов 16х16 мм, с мех. креплением твердосплавных пластин
Набор из 7 резцов 16х16 мм, с мех. креплением твердосплавных пластин ( арт. 59500020 ) 8300p
Центр невращающийся МК3, полный Центр невращающийся МК3, полный ( арт. 59500032 ) 470p
Центр невращающийся МК3, срезанный
Центр невращающийся МК3, срезанный ( арт. 59500035 ) 600p
Центр вращающийся МК3, для средних работ Центр вращающийся МК3, для средних работ ( арт. 59500037 ) 2100p
Центр вращающийся МК3, для тяжелых работ Центр вращающийся МК3, для тяжелых работ ( арт. 59500040 ) 3685p
VQ-114 втулка переходная МК-3/МК-3
VQ-114 втулка переходная МК-3/МК-3 ( арт. VR3210024 ) 1500p
VJ-134 оправка сверлильного патрона МК-3/B16 VJ-134 оправка сверлильного патрона МК-3/B16 ( арт. VR3209033 ) 420p
VLC-313 Центр вращающийся МК-3 с 7 сменными наконечниками VLC-313 Центр вращающийся МК-3 с 7 сменными наконечниками ( арт. VR5001041 ) 3500p
3-х кулачковый патрон Ø160 мм
3-х кулачковый патрон Ø160 мм ( арт. 321449 ) 20000p
Планшайба 4-х кулачковая Ø200 мм
Планшайба 4-х кулачковая Ø200 мм ( арт. 321430 ) 32000p
Однопозиционный резцедержатель Однопозиционный резцедержатель ( арт. 321431 ) 3350p
Устройство для обточки конусов 250 мм
Устройство для обточки конусов ( арт. 321442 ) 33000p
Система подвода СОЖ
Система подвода СОЖ ( арт. 350055 ) 16400p
Вращающийся упорный центр МК-3 Вращающийся упорный центр МК-3 ( арт. 465303 ) 0p
Набор из 17 цанг Ø3-25 мм Набор из 17 цанг Ø3-25 мм для 321292 ( арт. 50000190 ) 23000p
Цанговый патрон для 50000190 Цанговый патрон для 50000190 ( арт. 50000191 ) 38500p

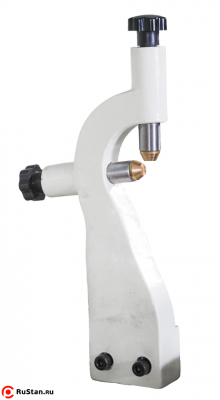

Подвижный люнет (GHB-1330, -1340) Подвижный люнет (GHB-1330, -1340) ( арт. GHB1340-FR ) 6365p

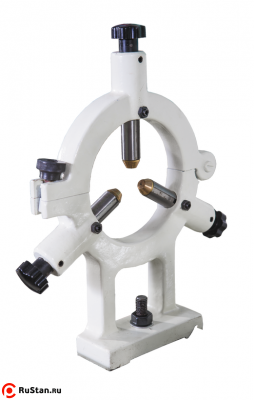

Неподвижный люнет (GHB-1330, -1340)
Неподвижный люнет (GHB-1330, -1340) ( арт. GHB1340-SR ) 11000p
Втулка переходная МК3/МК1 Втулка переходная МК3/МК1 ( арт. 59500029 ) 470p
Втулка переходная МК3/МК2 Втулка переходная МК3/МК2 ( арт. 59500030 ) 470p
16H Сверлильный патрон 1-16 мм/В16 под ключ 16H Сверлильный патрон 1-16 мм/В16 под ключ ( арт. VR3303079 ) 0p
Цифровая линейка, S 50
Цифровая линейка, S 50 ( арт. 51000290 ) 22110p
Цифровая линейка S 200
Цифровая линейка S 200 ( арт. 51000320S ) 16750p
Цифровая линейка L 1000 Цифровая линейка L 1000 ( арт. 51000480 ) 24790p
Набор для монтажа и подключения цифровых линеек GHB-1340A Набор для монтажа и подключения цифровых линеек GHB-1340A ( арт. 51000740 ) 6700p
Набор из 16 цанг Ø1/8''-1 1/16'' для 321292 Набор из 16 цанг Ø1/8''-1 1/16'' для 321292 ( арт. 650014 ) 0p
Дисплей цифровой индикации по 3-м осям Дисплей цифровой индикации по 3-м осям ( арт. 51000200M ) 24000p
Виброопора М16
Виброопора М16 ( арт. 59500049 ) 2680p

Комментарии и вопросы:

31 May, 2013 - 05:21    Андрей:
Есть ли сейчас станок в наличии и что входит в его комплектацию? (УЦИ?) Что означает DRO?
31 May, 2013 - 09:13    Специалист РуСтан :
Есть в наличии. DRO=УЦИ. т.е. GHB-1340А DRO - это станок с УЦИ.

Отзывы:

Достоинства:

Диаметр обработки и длина вполне устраивает

Недостатки:

Сделан на 4+. Местами видны дефекты литья, но на работу это не сказалось. Легкий, не советую обрабатывать тяжелые заготовки.

Комментарий:

Вообщем максимальная экономия на всем, крайние параметры обработки на грани фола. Используется в рем мастерской. По мелочи станка зватает. Для производства не советую.

Покупал(а) для:

мастерской

Масса брутто: 728кг.
Габариты в упаковке ДхШхВ, мм: 2134x853x1344
Укажите для автоматического расчета доставки
Перевозчик Пункт самовывоза Сроки Стоимость
Самовывоз по предзаказу (бесплатно) из г. Санкт-Петербурга Город: Санкт-Петербург по адресу: пос. Шушары, ул. Поселковая д. 8. терминал «Евросиб», ворота №24-25; Часы работы: Пн-Пт, 9-00 до 17-30 часов, обед с 13 до 14 часов. 1 дн. 0p
Самовывоз по предзаказу (бесплатно) из г. Москвы Город: Москва по адресу: Проезд Серебрякова 14 Г; Часы работы: пн. — пт.: 10:00 – 16:30 5 дн. 0p
