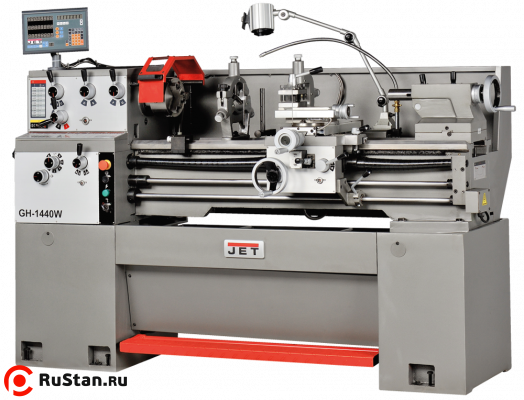

Токарно-винторезный станок JET GH-1440W3 DRO c УЦИ

Цена на 25.11.2017 г. - запросить цену

Токарно-винторезный станок JET GH-1440W-3 DRO c УЦИ предназначен для выполнения всевозможных (черновых и финишных) видов токарной обработки деталей тел вращения, включая производительное нарезание метрической, дюймовой, модульной и питчевой резьб.

Преимущества конструкции

  • Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606);
  • Закаленные в индукционной печи и отшлифованные направляющие станины из серого чугуна;
  • Коробка передач станка позволяет нарезать резьбу без замены шестерен;
  • Механизм привода шпинделя постоянно работает в масляной ванне;
  • Закаленные и отшлифованные шестерни в передней бабке и в коробке передач;

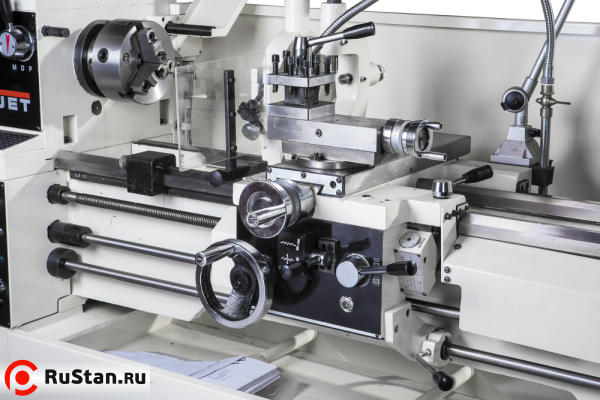

  • Автоматическая подача продольного и поперечного суппорта;
  • Регулировка зазоров направляющих при помощи клиновых планок;

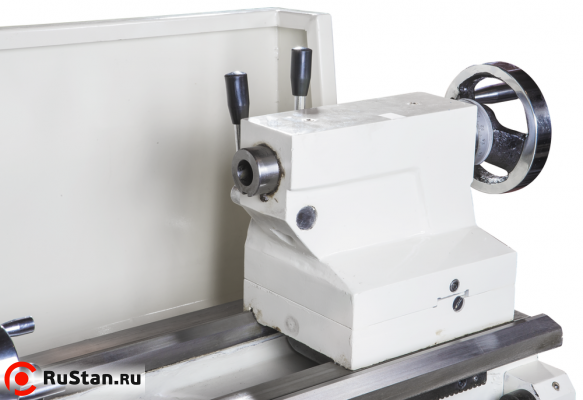

  • Регулируемая в поперечном направлении задняя бабка для обточки конусов;
  • Регулируемая муфта ходового винта;
  • Толчковый режим работы шпинделя;
  • УЦИ* (Устройство цифровой индикации) по 3 осям, цена деления 0,005 мм, погрешность ± 1 знак(*для станков с УЦИ).

Технические характеристики GH-1440W3 DRO
Характеристика Значение
Диаметр обточки над станиной / gap 356 мм (508 мм)
Диаметр обточки над суппортом 216 мм
Расстояние между центрами 1015 мм
Частота вращения шпинделя, 12 40-1800 об/мин
Конус шпинделя МК-5
Присоединение шпинделя, Camlock D1-4 (DIN 55029)
Проходное отверстие шпинделя 40 мм
Макс. размер резца 16 х 16 мм
Ход продольного суппорта 990 мм
Ход поперечного суппорта 162 мм
Ход верхнего суппорта 89 мм
Пиноль задней бабки МK-3
Ход пиноли задней бабки 120 мм
Продольная подача 0,04 - 0,6 мм/об (48)
Поперечная подача 0,07 - 0,345 мм/об (48)
Метрическая резьба 0,4 - 7,0 мм (22)
Дюймовая резьба 4 - 56 TPI (28)
Диапазон неподвижного люнета 95 мм
Диапазон подвижного люнета 70 мм
Расстояние между направляющими 267 мм
Выходная мощность 2,2 кВт / S1 100%
Потребляемая мощность 4,25 кВт / S6 40%
Габаритные размеры (ДхШхВ) 1873 х 750 х 1200 мм
Масса GH-1440W3 DRO 1005 кг

Стандартное исполнение

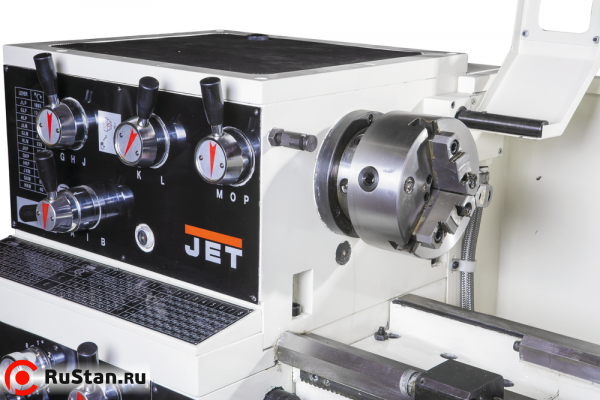

  • 3-х кулачковый патрон диаметром 160 мм с прямыми/обратными кулачками;
  • 4-х кулачковая планшайба 200 мм;
  • Планшайба Ø300 мм;

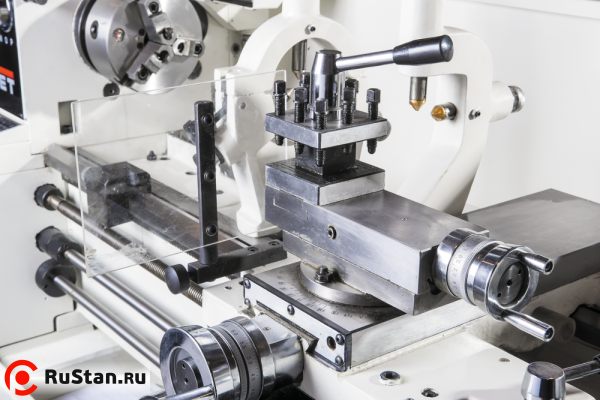

  • 4-х-позиционный резцедержатель;

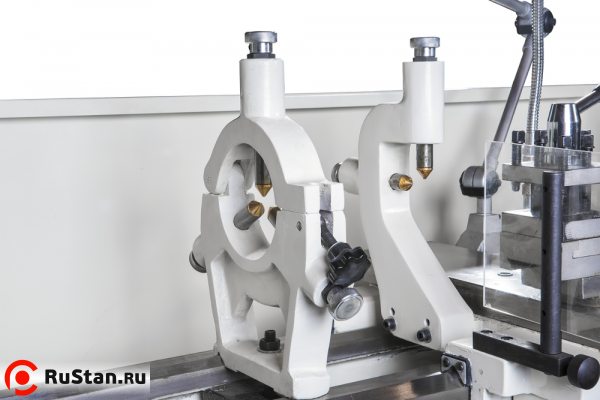

  • Подвижный и неподвижный люнеты;
  • Поддон для сбора стружки
  • Ножной тормоз шпинделя
  • Система подвода СОЖ
  • Лампа местного освещения
  • Указатель резьбы
  • Регулируемые опоры
  • Упор продольного перемещения
  • Защитный экран патрона с концевым выключателем
  • 2 невращающихся центра МК-3
  • Переходник МК-5/МК-3
  • Набор сменных шестерён
  • Съемный мостик направляющих, gap
  • УЦИ по 3 осям, цена деления 0,005 мм, погрешность ± 1 знак.
Масса брутто: 1126кг.
Габариты в упаковке ДхШхВ, мм: 2098x840x1344
Перевозчик Пункт самовывоза Сроки Стоимость
Самовывоз по предзаказу (бесплатно) из г. Санкт-Петербурга Город: Санкт-Петербург по адресу: пос. Шушары, ул. Поселковая д. 8. терминал «Евросиб», ворота №24-25; Часы работы: Пн-Пт, 9-00 до 17-30 часов, обед с 13 до 14 часов. 1 дн. 0p
Самовывоз по предзаказу (бесплатно) из г. Москвы Город: Москва по адресу: Проезд Серебрякова 14 Г; Часы работы: пн. — пт.: 10:00 – 16:30 5 дн. 0p
Укажите для автоматичесокго расчета доставки

Комплектация за дополнительную плату

Патрон трехкулачковый Ø160 мм с прямыми и обратными цельными кулачкамиПатрон трехкулачковый Ø160 мм с прямыми и обратными цельными кулачками ( арт. IT160400 ) 0p
Комплект прямых цельных каленых кулачков для патрона Ø160 мм IT160400Комплект прямых цельных каленых кулачков для патрона Ø160 мм IT160400 ( арт. IT160401 ) 0p
Комплект обратных цельных каленых кулачков для патрона Ø160 мм IT160400Комплект обратных цельных каленых кулачков для патрона Ø160 мм IT160400 ( арт. IT160402 ) 0p
Комплект цельных сырых кулачков для патрона Ø160 мм IT160400Комплект цельных сырых кулачков для патрона Ø160 мм IT160400 ( арт. IT160403 ) 0p
Быстросменный резцедержатель А1
Быстросменный резцедержатель А1 ( арт. 59500001 ) 18000p
Держатель токарного резца D16х80 мм, А1
Держатель токарного резца D16х80 мм, А1 ( арт. 59500004 ) 5000p
Держатель расточного резца B16x80 мм, А1Держатель расточного резца B16x80 мм, А1 ( арт. 59500007 ) 5500p
Держатель втулки S30х80 мм, А1 со втулкой МК-1
Держатель втулки S30х80 мм, А1 со втулкой МК-1 ( арт. 59500010 ) 8500p
Втулка L30/МК1, А1
Втулка L30/МК1, А1 ( арт. 59500013 ) 1800p
Втулка L30/МК2, А1
Втулка L30/МК2, А1 ( арт. 59500014 ) 1800p
Набор из 7 резцов 16х16 мм, с мех. креплением твердосплавных пластин
Набор из 7 резцов 16х16 мм, с мех. креплением твердосплавных пластин ( арт. 59500020 ) 7800p
Центр невращающийся МК3, полный
Центр невращающийся МК3, полный ( арт. 59500032 ) 440p
Центр невращающийся МК3, срезанный
Центр невращающийся МК3, срезанный ( арт. 59500035 ) 550p
Центр вращающийся МК3, для средних работ
Центр вращающийся МК3, для средних работ ( арт. 59500037 ) 2000p
Центр вращающийся МК3, для лёгких работ
Центр вращающийся МК3, для лёгких работ ( арт. 59500040 ) 3400p
VQ-114 втулка переходная МК-3/МК-3
VQ-114 втулка переходная МК-3/МК-3 ( арт. VR3210024 ) 1500p
VJ-134 оправка сверлильного патрона МК-3/B16VJ-134 оправка сверлильного патрона МК-3/B16 ( арт. VR3209033 ) 0p
VLC-313 Центр вращающийся МК-3 с 7 сменными наконечникамиVLC-313 Центр вращающийся МК-3 с 7 сменными наконечниками ( арт. VR5001041 ) 3500p
3-х кулачковый патрон Ø160 мм
3-х кулачковый патрон Ø160 мм ( арт. 321449 ) 18000p
Планшайба 4-х кулачковая Ø200 мм
Планшайба 4-х кулачковая Ø200 мм ( арт. 321430 ) 30000p
Однопозиционный резцедержатель
Однопозиционный резцедержатель ( арт. 321431 ) 3000p
Быстрозажимное цанговое приспособление
Быстрозажимное цанговое приспособление ( арт. 321519 ) 34000p
Устройство для обточки конусов
Устройство для обточки конусов ( арт. 321520 ) 30000p
Вращающийся упорный центр МК-3Вращающийся упорный центр МК-3 ( арт. 465303 ) 0p
Набор из 17 цанг Ø3-25 мм для 321292Набор из 17 цанг Ø3-25 мм для 321292 ( арт. 50000190 ) 22000p
Цанговый патрон для 50000190Цанговый патрон для 50000190 ( арт. 50000191 ) 38500p
Втулка переходная МК3/МК1
Втулка переходная МК3/МК1 ( арт. 59500029 ) 440p
Втулка переходная МК3/МК2
Втулка переходная МК3/МК2 ( арт. 59500030 ) 440p
16H Сверлильный патрон 1-16 мм/В16 под ключ16H Сверлильный патрон 1-16 мм/В16 под ключ ( арт. VR3303079 ) 0p
Цифровая линейка S 100
Цифровая линейка S 100 ( арт. 51000300S ) 22000p
Цифровая линейка S 200
Цифровая линейка S 200 ( арт. 51000320S ) 23000p
Цифровая линейка L 1000
Цифровая линейка L 1000 ( арт. 51000480 ) 23000p
Набор для монтажа и подключения цифровых линеек GHB-1440W3
Набор для монтажа и подключения цифровых линеек GHB-1440W3 ( арт. 51000750 ) 6300p
Набор из 16 цанг Ø1/8''-1 1/16'' для 321292Набор из 16 цанг Ø1/8''-1 1/16'' для 321292 ( арт. 650014 ) 0p
Виброопора М16Виброопора М16 ( арт. 59500049 ) 2500p

Форма оплаты, порядок поставки, доставка GH-1440W3 DRO, гарантийные обязательства:

  • Продажа станков GH-1440W3 DRO осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
  • Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
  • Доставка грузов весом более 3тн. осуществляется транспортом Покупателя или Поставщика, а также ж/д транспортом.
  • Транспортные расходы по доставке товаров оплачивает Покупатель.
  • Гарантия на все товары 12 мес.
  • Компания-изготовитель оставляет за собой право на изменение комплектации и места производства товара без уведомления!
