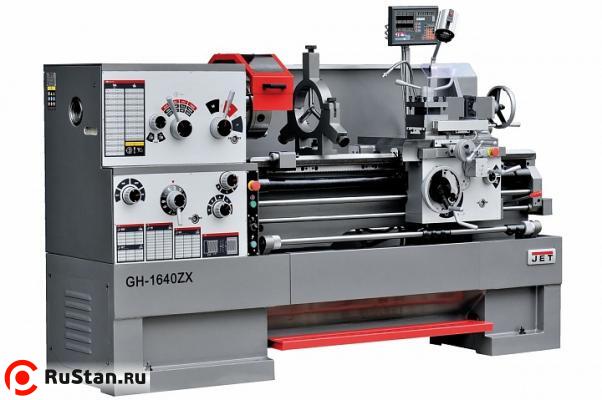

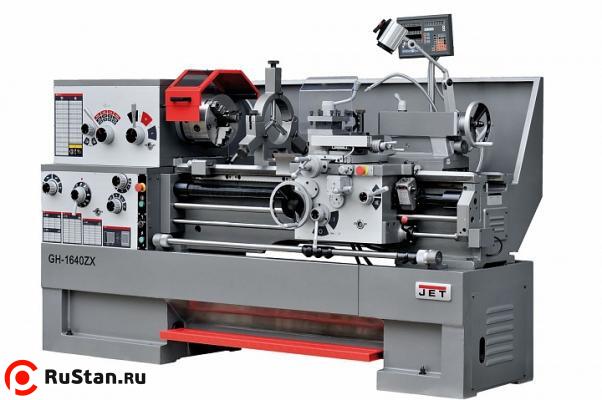

Токарно-винторезный станок JET GH-1640ZX DRO c УЦИ

Цена на 14.11.2018 г. - 1 040 000.00 руб. с НДС

  • Описание
  • Доп оснастка
  • Комментарии (1)
  • Отзывы
  • Доставка

Токарно-винторезный станок JET GH-1640 ZX DRO c УЦИ предназначен для выполнения всевозможных (черновых и финишных) видов токарной обработки деталей тел вращения, включая производительное нарезание метрической, дюймовой, модульной и питчевой резьб.

Преимущества конструкции

  • Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606);

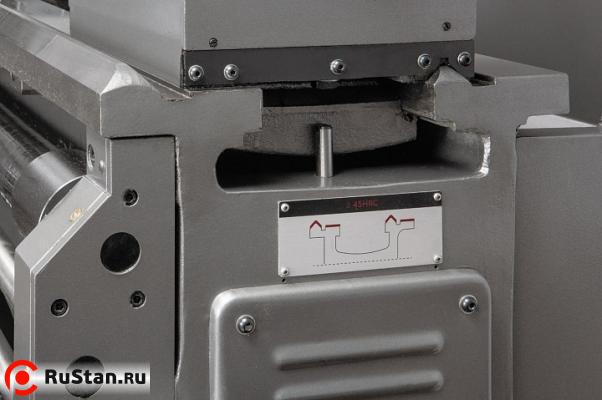

  • Закаленные в индукционной печи и отшлифованные направляющие станины из серого чугуна;

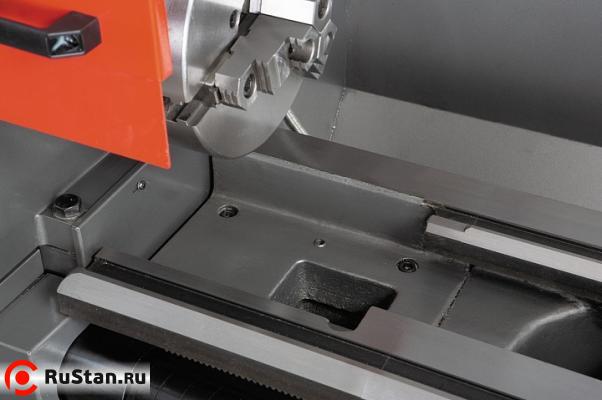

  • Съемный мостик станины;

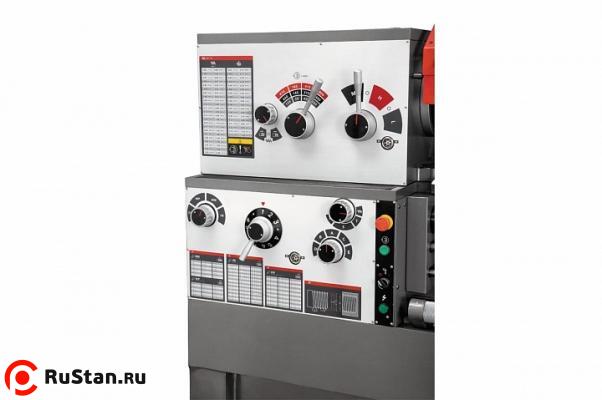

  • Коробка передач станка позволяет нарезать резьбу без замены шестерен;

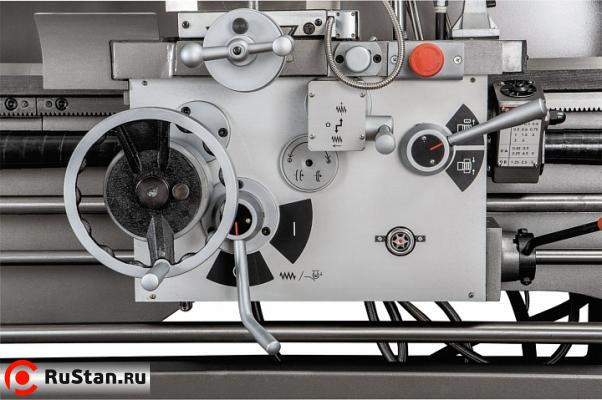

  • Автоматическая подача продольного и поперечного суппорта;
  • Механизм привода шпинделя постоянно работает в масляной ванне;
  • Толчковый режим работы шпинделя;
  • Закаленные и отшлифованные шестерни в передней бабке и в коробке передач;

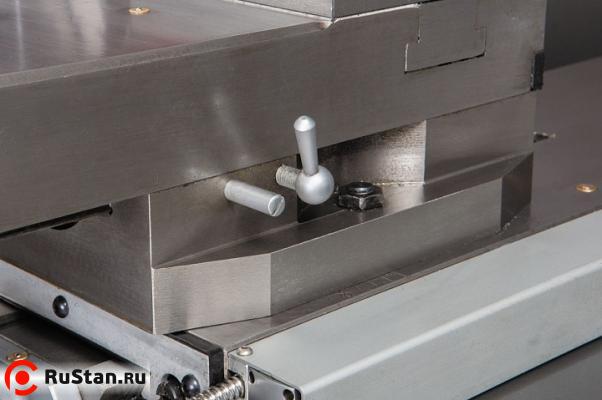

  • Регулировка зазоров направляющих при помощи клиновых планок;
  • Централизованная система подачи смазки для продольного суппорта;

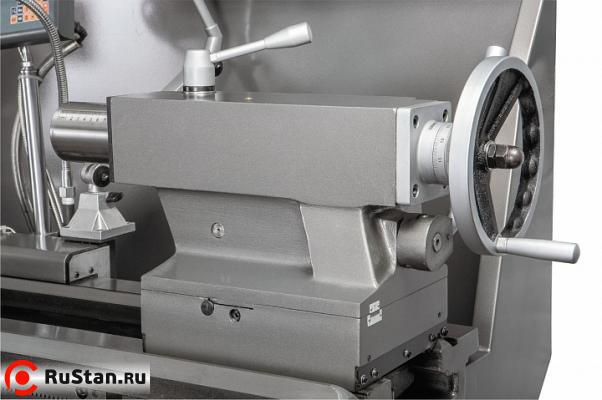

  • Регулируемая в поперечном направлении задняя бабка для обточки конусов;

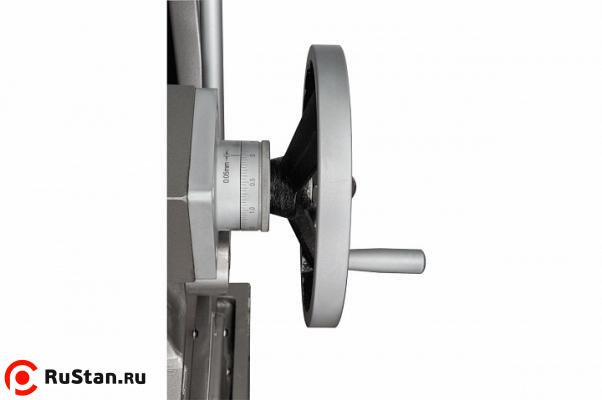

  • Пиноль задней бабки и маховик имеют шкалу для точной установки;

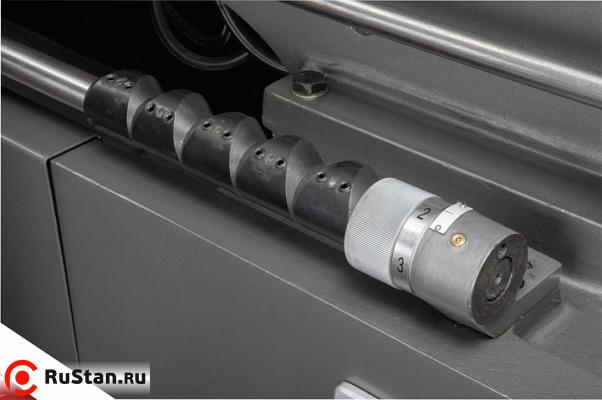

  • Пятипозиционный управляющий вал с кулачками.

Технические характеристики GH-1640ZX DRO
Характеристика Значение
Диаметр обточки над станиной 406 мм
Макс. диаметр вращения, gap (съёмный мостик) 657 мм
Диаметр обточки над поперечным суппортом 254 мм
Длина съёмного мостика 310 мм
Расстояние между центрами 1015 мм
Частота вращения шпинделя, 12 25 - 1800 об/мин
Конус шпинделя МK-7 (МK-5)
Присоединение шпинделя, Саmlоск D1-8 (DIN 55029)
Проходное отверстие шпинделя 80 мм
Продольная подача, 122 0,038 - 2,3 мм/об
Поперечная подача, 122 0,015 - 0,9 мм/об
Метрическая резьба, 24 0,5 - 20 мм
Дюймовая резьба, 61 72" - 1 5/8" TPI
Модульная резьба, 20 0,25 - 10 МP
Питчевая резьба, 45 96 - 3 1/4 DP
Макс. размер резца 25 х 25 мм
Ход поперечного суппорта 228 мм
Ход верхнего суппорта 130 мм
Пиноль задней бабки МК-4
Ход пиноли задней бабки 124 мм
Рабочий диаметр неподвижного люнета 12 - 178 мм
Рабочий диаметр подвижного люнета 15 - 90 мм
Расстояние между направляющими 340 мм
Выходная мощность 5,6 кВт / S1 100%
Потребляемая мощность 8,8 кВт / S6 40%
Габаритные размеры (ДхШхВ) 2462 х 1016 х 1220 мм
Масса GH-1640ZX DRO 2120 кг

Стандартное исполнение

  • 3-х кулачковый патрон диаметром 250 мм с прямыми/обратными кулачками;
  • 4-х кулачковая планшайба 300 мм;
  • Планшайба Ø300 мм;
  • 4-х позиционный резцедержатель с фиксатором;
  • Вращающийся упорный центр МК-5;
  • Переходная втулка МК-7 / МК-5;
  • Подвижный и неподвижный люнеты;
  • Поддон для сбора стружки;
  • Задняя защитная стенка;

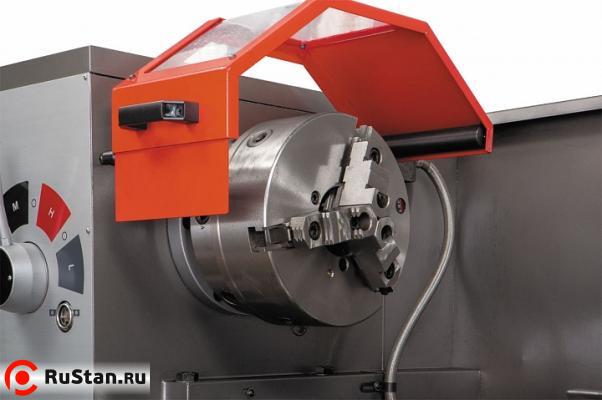

  • Защитный экран патрона с концевым выключателем;

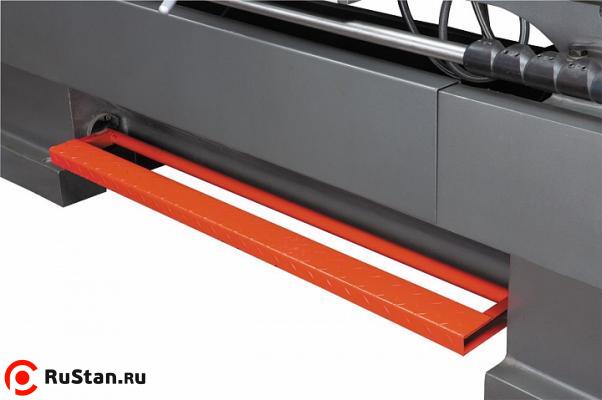

  • Ножной тормоз шпинделя с концевым выключателем;
  • УЦИ (Устройство цифровой индикации) по 3 осям, цена деления 0,005 мм погрешность ± 1 знак;

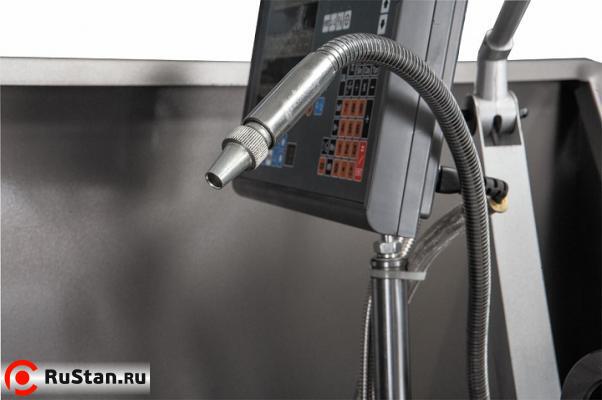

  • Система подвода СОЖ;

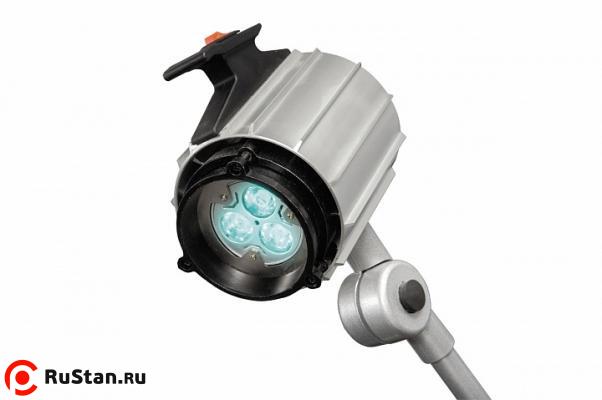

  • Галогенная лампа местного освещения;

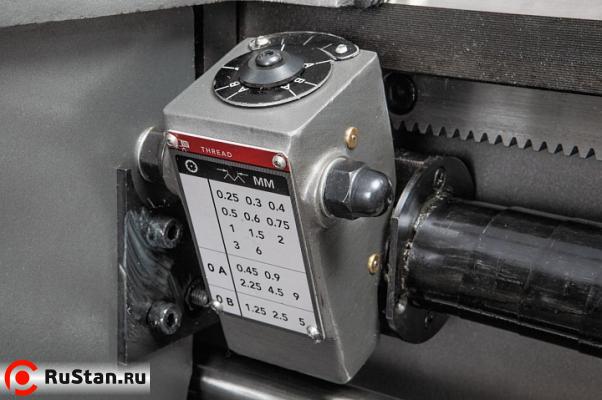

  • Лимб для нарезания резьбы;
  • Вал управления с регулируемыми кулачками (отключение продольной подачи);
  • Концевой упор продольного перемещения;
  • Регулируемые опоры станины.

Комплектация за дополнительную плату

Набор из 17 цанг Ø3-25 мм Набор из 17 цанг Ø3-25 мм для 321292 ( арт. 50000190 ) 23000p
Патрон 3-х кулачковый Ø250 мм с прямыми и обратными цельными кулачками Патрон 3-х кулачковый Ø250 мм с прямыми и обратными цельными кулачками ( арт. IT250800 ) 0p
Комплект прямых цельных каленых кулачков для патрона Ø250 мм IT250800 Комплект прямых цельных каленых кулачков для патрона Ø250 мм IT250800 ( арт. IT250801 ) 0p
Комплект обратных цельных каленых кулачков для патрона Ø250 мм IT250800 Комплект обратных цельных каленых кулачков для патрона Ø250 мм IT250800 ( арт. IT250802 ) 8300p
Комплект цельных сырых кулачков для патрона Ø250 мм IT250800 Комплект цельных сырых кулачков для патрона Ø250 мм IT250800 ( арт. IT250803 ) 0p
Быстросменный резцедержатель В2
Быстросменный резцедержатель В2 ( арт. 59500002 ) 30000p
Держатель токарного резца D25х120 мм, В2
Держатель токарного резца D25х120 мм, В2 ( арт. 59500005 ) 8700p
Держатель расточного резца В32х130 мм, В2
Держатель расточного резца В32х130 мм, В2 ( арт. 59500008 ) 10000p
Держатель втулки S40x120 мм, B2 со втулкой МК-3
Держатель втулки S40x120 мм, B2 со втулкой МК-3 ( арт. 59500011 ) 13400p
Втулка L40/МК3, В2
Втулка L40/МК3, В2 ( арт. 59500015 ) 2300p
Втулка L40/МК4, В2
Втулка L40/МК4, В2 ( арт. 59500016 ) 2600p
Набор из 9 резцов 25x25 мм с мех.креплением твердосплавных пластин Набор из 9 резцов 25x25 мм с мех.креплением твердосплавных пластин ( арт. 59500021 ) 21608p
Центр невращающийся МК5, полный
Центр невращающийся МК5, полный ( арт. 59500033 ) 1130p
Центр вращающийся МК5, для тяжелых работ Центр вращающийся МК5, для тяжелых работ ( арт. 59500038 ) 3300p
Центр вращающийся, для легких работ МК5 Центр вращающийся, для легких работ МК5 ( арт. 59500041 ) 5360p
Приспособление для обточки конусов 450 мм х 10º
Приспособление для обточки конусов 450 мм х 10º ( арт. 321291 ) 80000p
Быстрозажимное цанговое приспособление Быстрозажимное цанговое приспособление ( арт. 321292 ) 50000p
Цифровая линейка, М 150 Цифровая линейка, М 150 ( арт. 51000311 ) 14070p
Цифровая линейка М 400 Цифровая линейка М 400 ( арт. 51000360 ) 16080p
Цифровая линейка L 950 Цифровая линейка L 950 ( арт. 51000470 ) 23450p
Набор для монтажа и подключения цифровых линеек GH-1640ZX Набор для монтажа и подключения цифровых линеек GH-1640ZX ( арт. 51000760 ) 6700p
Набор из 16 цанг Ø1/8''-1 1/16'' для 321292 Набор из 16 цанг Ø1/8''-1 1/16'' для 321292 ( арт. 650014 ) 0p
Дисплей цифровой индикации по 3-м осям Дисплей цифровой индикации по 3-м осям ( арт. 51000200M ) 24000p
Виброопора М24 Виброопора М24 ( арт. 59500050 ) 5600p
