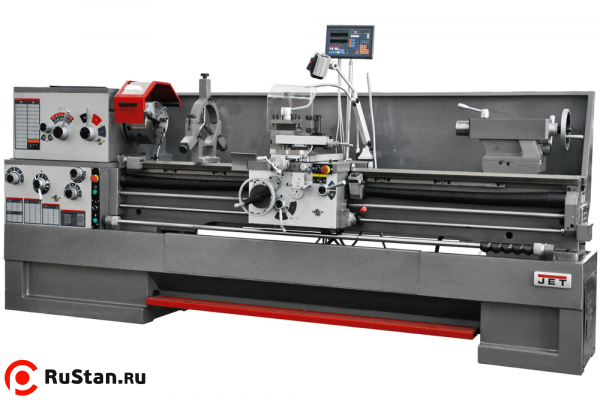

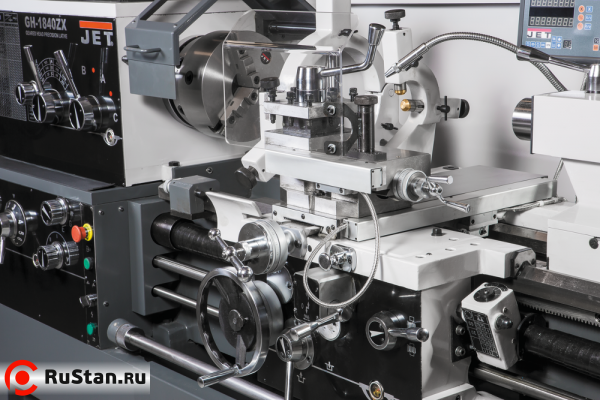

Токарно-винторезный станок JET GH-1840ZX DRO c УЦИ

Цена на 18.11.2017 г. - запросить цену

Токарно-винторезный станок JET GH-1840 ZX DRO c УЦИ предназначен для выполнения всевозможных (черновых и финишных) видов токарной обработки деталей тел вращения, включая производительное нарезание метрической, дюймовой, модульной и питчевой резьб.

Преимущества конструкции

  • Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606);
  • Закаленные в индукционной печи и отшлифованные направляющие станины из серого чугуна;
  • Съемный мостик станины;

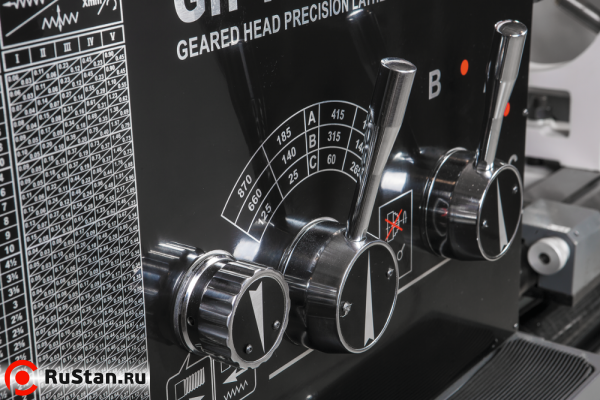

  • Коробка передач станка позволяет нарезать резьбу без замены шестерен;

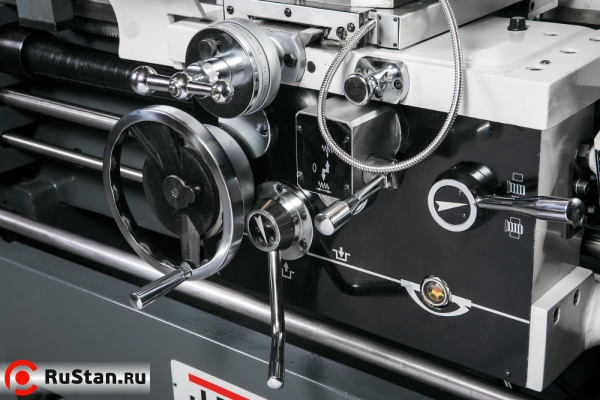

  • Автоматическая подача продольного и поперечного суппорта;
  • Механизм привода шпинделя постоянно работает в масляной ванне;
  • Толчковый режим работы шпинделя;
  • Закаленные и отшлифованные шестерни в передней бабке и в коробке передач;
  • Регулировка зазоров направляющих при помощи клиновых планок;
  • Централизованная система подачи смазки для продольного суппорта;

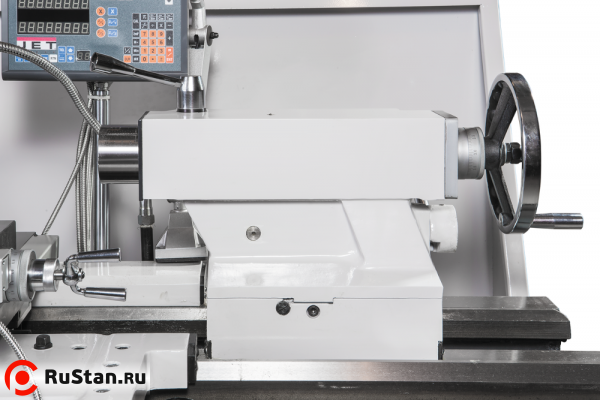

  • Регулируемая в поперечном направлении задняя бабка для обточки конусов;

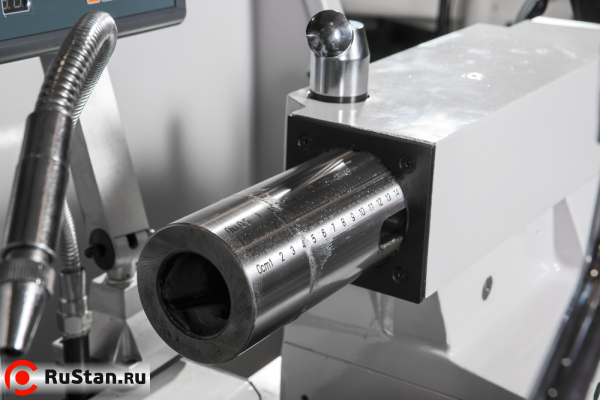

  • Пиноль задней бабки и маховик имеют шкалу для точной установки;
  • Пятипозиционный управляющий вал с кулачками.

Технические характеристики GH-1840ZX DRO
Характеристика Значение
Диаметр обточки над станиной 460 мм
Макс. диаметр вращения, gap (съёмный мостик) 698 мм
Диаметр обточки над поперечным суппортом 280 мм
Длина съёмного мостика 310 мм
Расстояние между центрами 1015 мм
Частота вращения шпинделя, 12 25 - 1800 об/мин
Конус шпинделя МK-7 (МK-5)
Присоединение шпинделя, Саmlоск D1-8 (DIN 55029)
Проходное отверстие шпинделя 80 мм
Продольная подача, 122 0,038 - 2,3 мм/об
Поперечная подача, 122 0,015 - 0,9 мм/об
Метрическая резьба, 24 0,5 - 20 мм
Дюймовая резьба, 61 72" - 1 5/8" TPI
Модульная резьба, 20 0,25 - 10 МP
Питчевая резьба, 45 96 - 3 1/4 DP
Макс. размер резца 25 х 25 мм
Ход поперечного суппорта 228 мм
Ход верхнего суппорта 130 мм
Пиноль задней бабки МК-5
Ход пиноли задней бабки 124 мм
Рабочий диаметр неподвижного люнета 12 - 178 мм
Рабочий диаметр подвижного люнета 15 - 90 мм
Расстояние между направляющими 340 мм
Выходная мощность 5,6 кВт / S1 100%
Потребляемая мощность 8,8 кВт / S6 40%
Габаритные размеры (ДхШхВ) 2462 х 1016 х 1241 мм
Масса GH-1840ZX DRO 2267 кг

Стандартное исполнение

  • 3-х кулачковый патрон диаметром 250 мм с прямыми/обратными кулачками;
  • 4-х кулачковая планшайба 300 мм;
  • Планшайба Ø400 мм;
  • 4-х позиционный резцедержатель с фиксатором;
  • Вращающийся упорный центр МК-5;
  • Переходная втулка МК-7 / МК-5;

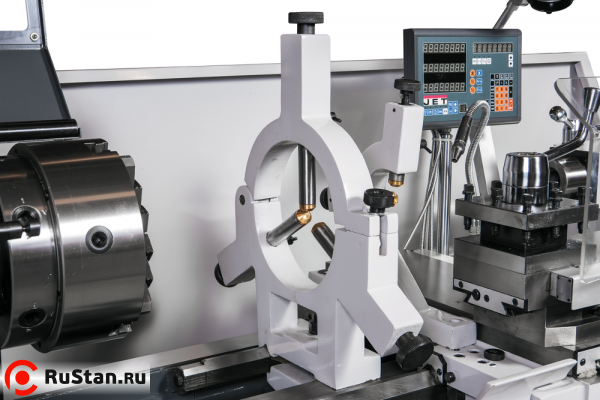

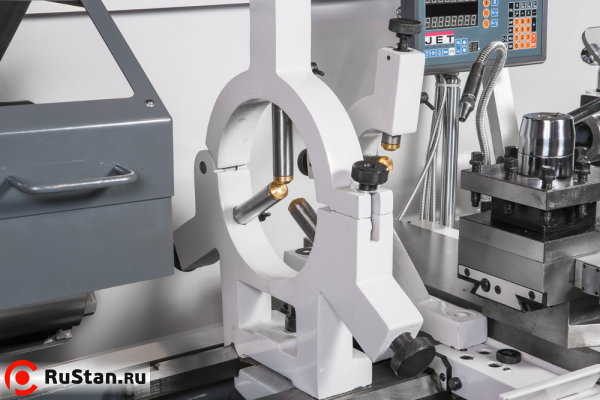

  • Подвижный и неподвижный люнеты;
  • Поддон для сбора стружки;
  • Задняя защитная стенка;
  • Защитный экран патрона с концевым выключателем;
  • Ножной тормоз шпинделя с концевым выключателем;

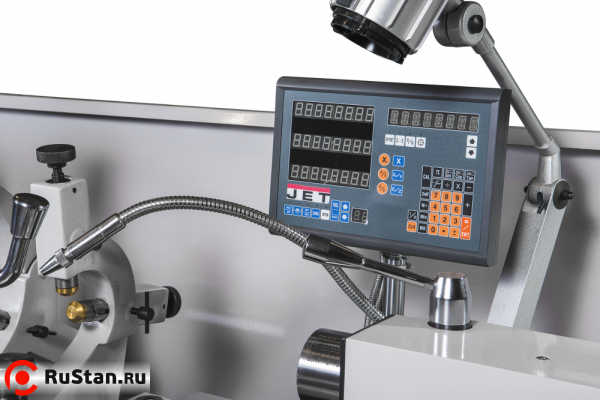

  • УЦИ (Устройство цифровой индикации) по 3 осям, цена деления 0,005 мм погрешность ± 1 знак;
  • Система подвода СОЖ;
  • Галогенная лампа местного освещения;
  • Лимб для нарезания резьбы;
  • Вал управления с регулируемыми кулачками (отключение продольной подачи);
  • Концевой упор продольного перемещения;
  • Регулируемые опоры станины
Масса брутто: 2539кг.
Габариты в упаковке ДхШхВ, мм: 2757x1138x1390
Перевозчик Пункт самовывоза Сроки Стоимость
Самовывоз по предзаказу (бесплатно) из г. Санкт-Петербурга Город: Санкт-Петербург по адресу: пос. Шушары, ул. Поселковая д. 8. терминал «Евросиб», ворота №24-25; Часы работы: Пн-Пт, 9-00 до 17-30 часов, обед с 13 до 14 часов. 1 дн. 0p
Самовывоз по предзаказу (бесплатно) из г. Москвы Город: Москва по адресу: Проезд Серебрякова 14 Г; Часы работы: пн. — пт.: 10:00 – 16:30 5 дн. 0p
Укажите для автоматичесокго расчета доставки

Комплектация за дополнительную плату

Набор из 17 цанг Ø3-25 мм для 321292
Набор из 17 цанг Ø3-25 мм для 321292 ( арт. 50000190 ) 22000p
Патрон 3-х кулачковый Ø250 мм с прямыми и обратными цельными кулачкамиПатрон 3-х кулачковый Ø250 мм с прямыми и обратными цельными кулачками ( арт. IT250800 ) 0p
Комплект прямых цельных каленых кулачков для патрона Ø250 мм IT250800Комплект прямых цельных каленых кулачков для патрона Ø250 мм IT250800 ( арт. IT250801 ) 0p
Комплект обратных цельных каленых кулачков для патрона Ø250 мм IT250800Комплект обратных цельных каленых кулачков для патрона Ø250 мм IT250800 ( арт. IT250802 ) 0p
Комплект цельных сырых кулачков для патрона Ø250 мм IT250800Комплект цельных сырых кулачков для патрона Ø250 мм IT250800 ( арт. IT250803 ) 0p
Быстросменный резцедержатель В2
Быстросменный резцедержатель В2 ( арт. 59500002 ) 28350p
Держатель токарного резца D25х120 мм, В2
Держатель токарного резца D25х120 мм, В2 ( арт. 59500005 ) 8190p
Держатель расточного резца В32х130 мм, В2
Держатель расточного резца В32х130 мм, В2 ( арт. 59500008 ) 9450p
Держатель втулки S40x120 мм, B2 со втулкой МК-3
Держатель втулки S40x120 мм, B2 со втулкой МК-3 ( арт. 59500011 ) 12600p
Втулка L40/МК3, В2
Втулка L40/МК3, В2 ( арт. 59500015 ) 2205p
Втулка L40/МК4, В2
Втулка L40/МК4, В2 ( арт. 59500016 ) 2520p
Набор из 9 резцов 25x25 мм с мех.креплением твердосплавных пластинНабор из 9 резцов 25x25 мм с мех.креплением твердосплавных пластин ( арт. 59500021 ) 19082p
Центр невращающийся МК5, полный
Центр невращающийся МК5, полный ( арт. 59500033 ) 1000p
Центр вращающийся МК5, для средних работ
Центр вращающийся МК5, для средних работ ( арт. 59500038 ) 3000p
Центр вращающийся, для легких работ МК5
Центр вращающийся, для легких работ МК5 ( арт. 59500041 ) 5000p
Приспособление для обточки конусов 450 мм х 10º
Приспособление для обточки конусов 450 мм х 10º ( арт. 321291 ) 75000p
Быстрозажимное цанговое приспособление
Быстрозажимное цанговое приспособление ( арт. 321292 ) 47000p
Цифровая линейка, М 150
Цифровая линейка, М 150 ( арт. 51000311 ) 13000p
Цифровая линейка М 400
Цифровая линейка М 400 ( арт. 51000360 ) 15000p
Цифровая линейка L 950Цифровая линейка L 950 ( арт. 51000470 ) 22000p
Набор для монтажа и подключения цифровых линеек GH-1840ZXНабор для монтажа и подключения цифровых линеек GH-1840ZX ( арт. 51000770 ) 6300p
Набор из 16 цанг Ø1/8''-1 1/16'' для 321292Набор из 16 цанг Ø1/8''-1 1/16'' для 321292 ( арт. 650014 ) 0p
Виброопора М24
Виброопора М24 ( арт. 59500050 ) 5300p

Форма оплаты, порядок поставки, доставка GH-1840ZX DRO, гарантийные обязательства:

  • Продажа станков GH-1840ZX DRO осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
  • Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
  • Доставка грузов весом более 3тн. осуществляется транспортом Покупателя или Поставщика, а также ж/д транспортом.
  • Транспортные расходы по доставке товаров оплачивает Покупатель.
  • Гарантия на все товары 12 мес.
  • Компания-изготовитель оставляет за собой право на изменение комплектации и места производства товара без уведомления!
