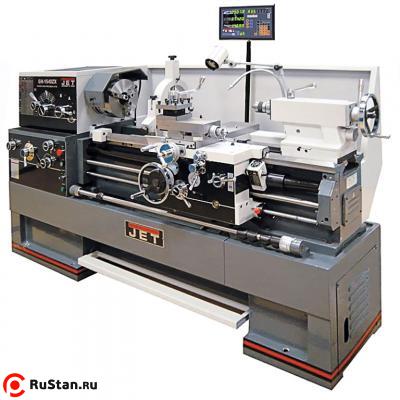

Токарно-винторезный станок JET GH-2280 ZX c УЦИ

Цена на 22.10.2017 г. - запросить цену

Токарно-винторезный станок JET GH-2280 ZX c УЦИ предназначен для выполнения всевозможных (черновых и финишных) видов токарной обработки деталей тел вращения, включая производительное нарезание метрической, дюймовой, модульной и питчевой резьб.

Преимущества конструкции

  • Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606);
  • Закаленные в индукционной печи и отшлифованные направляющие станины из серого чугуна;
  • Съемный мостик станины;
  • Коробка передач станка позволяет нарезать резьбу без замены шестерен;
  • Автоматическая подача продольного и поперечного суппорта;
  • Механизм привода шпинделя постоянно работает в масляной ванне;
  • Толчковый режим работы шпинделя;
  • Закаленные и отшлифованные шестерни в передней бабке и в коробке передач;
  • Регулировка зазоров направляющих при помощи клиновых планок;
  • Централизованная система подачи смазки для продольного суппорта;
  • Регулируемая в поперечном направлении задняя бабка для обточки конусов;
  • Пиноль задней бабки и маховик имеют шкалу для точной установки;
  • Пятипозиционный управляющий вал с кулачками.

Технические характеристики токарного станка JET GH-2280 ZX c УЦИ

Характеристика Значение
Диаметр обточки над станиной: 560 мм
Макс, диаметр вращения (съемный мостик): 775 мм
Диаметр обточки над поперечным суппортом: 350 мм
Длина съемного мостика: 310 мм
Расстояние между центрами: 2032 мм
Проходное отверстие шпинделя: 80 мм
Конус шпинделя: МК-7 (МК-5)
Присоединение шпинделя: Camlock D1-8 (DIN 55029)
Диапазон скоростей: 12 25 - 1800 об/мин
Продольная подача: 122 0,038 - 2,3 мм/об
Поперечная подача: 122 0,015 - 0,9 мм/об
Метрическая резьба: 24 0,5 - 20 мм/об
Дюймовая резьба: 61 72" - 1 5/8" TPI
Модульная резьба: 20 0,25 - 10 MP
Птичевая резьба: 45 96 - 3 1/4" DP
Макс, размер резца: 25 х 25 мм
Ход поперечного суппорта: 228 мм
Ход верхнего суппорта: 130 мм
Ход пиноли задней бабки: 124 мм
Пиноль задней бабки: МК-5
Рабочий диаметр неподвижного люнета: 9,5 мм - 178 мм
Рабочий диаметр подвижного люнета: 12 мм - 90 мм
Расстояние между направляющими: 340 мм
Ширина поперечного суппорта: 113 мм
Габаритные размеры, мм (ДхШхВ): 3320 х 1040 х 1400
Выходная мощность: 7,4 кВт / S1 100%
Входная мощность: 11,7 кВт / S6 40%
Масса JET GH-2280 ZX GH-2280 ZX : 3100 кг

Стандартная комплектация

  • Массивная станина станка из серого чугуна;
  • 3-х кулачковый патрон диаметром 250 мм с прямыми/обратными кулачками;
  • 4-х кулачковая планшайба 300 мм;
  • Крепежная плита диаметром 300 мм;
  • 4-х позиционный резцедержатель с фиксатором;
  • Вращающийся упорный центр МК-5;
  • Переходная втулка МК-7 / МК-5;
  • Подвижный и неподвижный люнеты;
  • Поддон для сбора стружки;
  • Задняя защитная стенка;
  • Ножной тормоз шпинделя с концевым выключателем;
  • Устройство подвода СОЖ;
  • Галогеновая лампа местного освещения;
  • Лимб для нарезания резьбы;
  • Вал управления с регулируемыми кулачками (отключение продольной подачи);
  • Концевой упор продольного перемещения с точной настройкой;
  • Регулировочные опоры станины;
  • Инструкция по эксплуатации и список запчастей с сертификатом соответствия Евросоюза СЕ;
  • Инструмент для обслуживания в инструментальном ящике;

Принадлежности токарника

Артикул Описание
321291 Приспособление для обточки конусов 450 мм х 10°
321292 Быстрозажимной цанговый патрон
50000190 Набор из 17 цанг Ø 3-25 мм
956602A Резцедержатель MultiFix
956638 Держатель токарного резца MultiFix BD 25120
956659 Держатель токарного резца MultiFix BD 32130
S07636 4-х кулачковый патрон Ø 250 мм, из стали
S07637 4-х кулачковый патрон Ø 250 мм, из чугуна
Масса брутто: 3472кг.
Габариты в упаковке ДхШхВ, мм: 3718x1165x1568
Перевозчик Пункт самовывоза Сроки Стоимость
Самовывоз по предзаказу (бесплатно) из г. Санкт-Петербурга Город: Санкт-Петербург по адресу: пос. Шушары, ул. Поселковая д. 8. терминал «Евросиб», ворота №24-25; Часы работы: Пн-Пт, 9-00 до 17-30 часов, обед с 13 до 14 часов. 1 дн. 0p
Самовывоз по предзаказу (бесплатно) из г. Москвы Город: Москва по адресу: Проезд Серебрякова 14 Г; Часы работы: пн. — пт.: 10:00 – 16:30 5 дн. 0p
Укажите для автоматичесокго расчета доставки

Форма оплаты, порядок поставки, доставка JET GH-2280 ZX, гарантийные обязательства:

  • Продажа станков JET GH-2280 ZX осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
  • Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
  • Доставка грузов весом более 3тн. осуществляется транспортом Покупателя или Поставщика, а также ж/д транспортом.
  • Транспортные расходы по доставке товаров оплачивает Покупатель.
  • Гарантия на все товары 12 мес.
  • Компания-изготовитель оставляет за собой право на изменение комплектации и места производства товара без уведомления!

Обращаем Ваше внимание на то, что информация на сайте не является публичной офертой!
