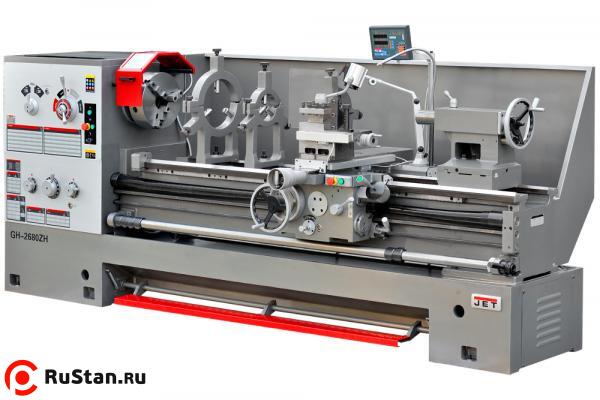

Токарно-винторезный станок JET GH-2680ZH DRO c УЦИ

Цена на 25.11.2017 г. - запросить цену

Токарно-винторезный станок JET GH-2680ZH c УЦИ предназначен для выполнения всевозможных (черновых и финишных) видов токарной обработки деталей тел вращения, включая производительное нарезание метрической, дюймовой, модульной и питчевой резьб.

Преимущества станка:

  • Передняя бабка станка выполнена с механическими муфтами для плавной смены направления вращения во время нарезания резьбы токарно винторезным станком;
  • Механизм плавного пуска защищает двигатель и увеличивает срок службы привода и ремня;

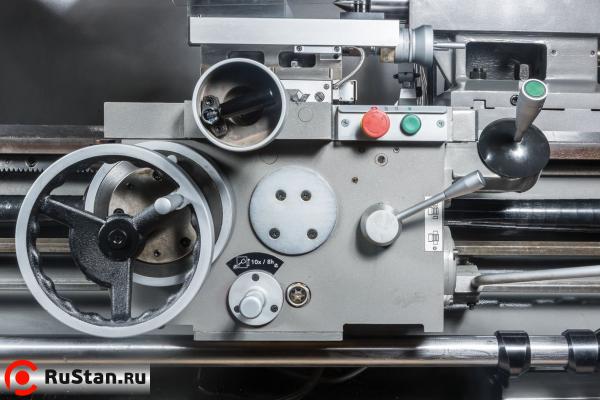

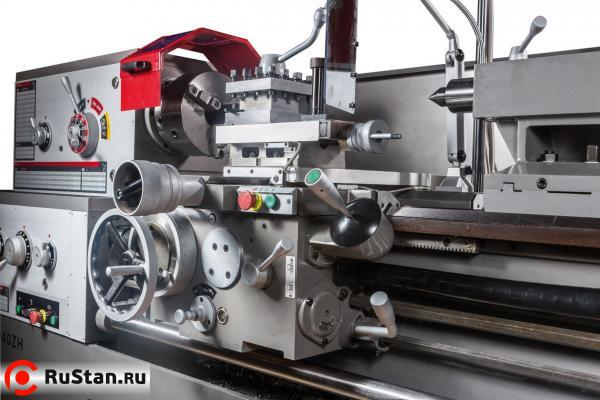

  • Токарно винторезные станки этой серии обладают удобным управлением продольной и поперечной подачей при помощи джойстика с кнопкой ускоренного перемещения;
  • Эксклюзивный протокол приёмки JET с сертифицированными допусками (DIN 8606);
  • Закалённая и отшлифованная станина с призматическими направляющими из серого чугуна;
  • Cъёмный мостик станины;

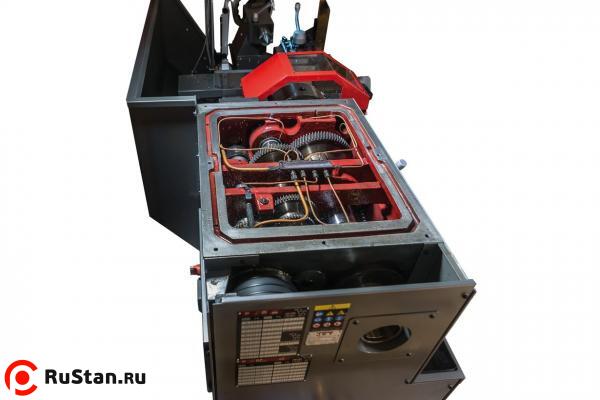

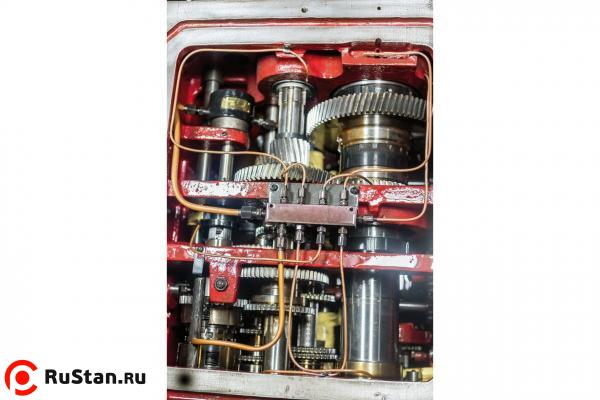

  • Механизмы коробки передач, подачи и привод суппорта работают в масляной ванне;

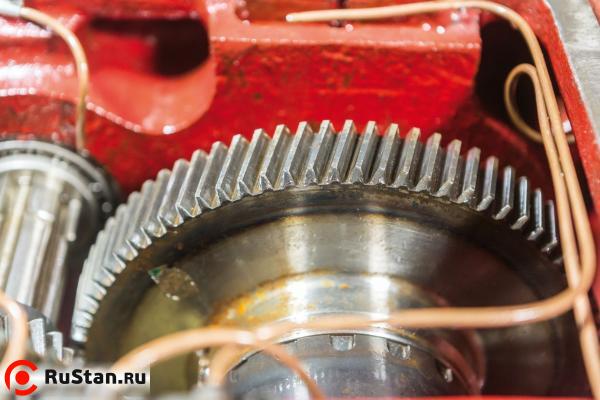

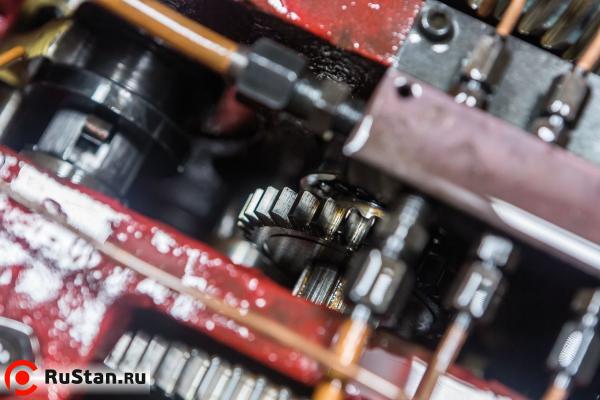

  • Закаленные и отшлифованные шестерни в передней бабке и коробке передач;
  • Регулировка зазоров напрвляющих при помощи клиновых планок;
  • Направляющая станины с накладками из Turcite-B;
  • Централизованная система подачи смазки продольного супорта;
  • Регулируемая муфта подачи;

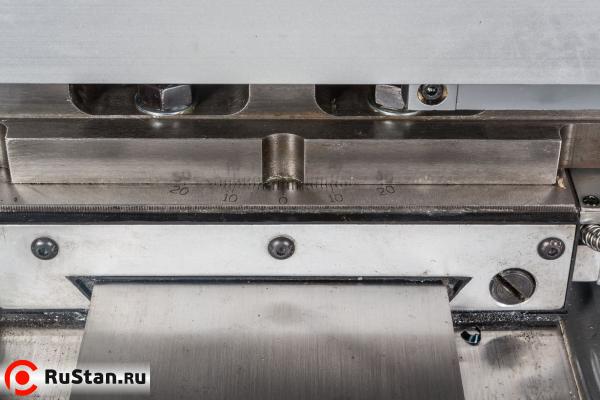

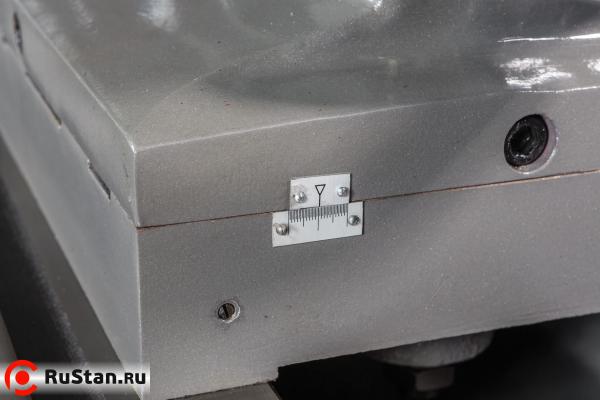

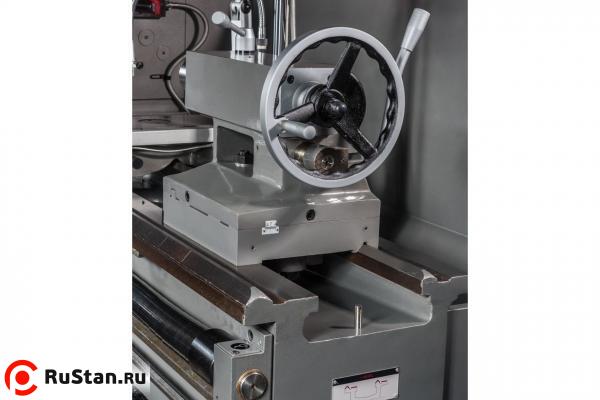

  • Задняя бабка с регулировакой для обточки конусов;

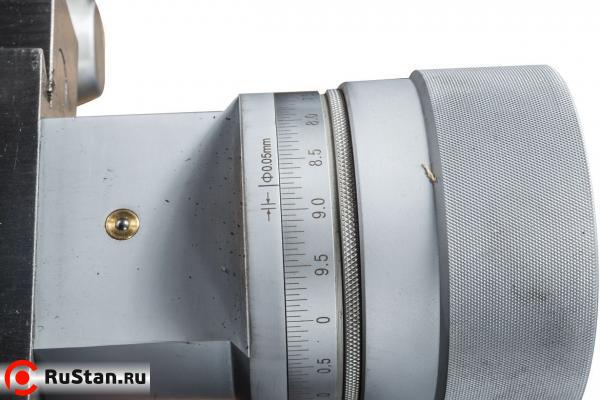

  • Пиноль задней бабки и маховик токарно винторезного станка имеют шкалу для точной установки.

Технические характеристики GH-2680ZH DRO
Характеристика Значение
Диаметр обточки над станиной 660 мм
Макс. диаметр вращения, gap (съёмный мостик) 870 мм
Диаметр обточки над поперечным суппортом 420 мм
Длина съёмного мостика 240 мм
Расстояние между центрами 2030 мм
Частота вращения шпинделя, 12 36 - 1600 об/мин
Конус шпинделя Ø113 мм 1:20
Присоединение шпинделя, Саmlоск D1-8 (DIN 55029)
Проходное отверстие шпинделя 105 мм
Продольная подача, 65 0,063 - 2,25 мм/об
Поперечная подача, 65 0,027 - 1,07 мм/об
Метрическая резьба, 22 1 - 14 мм
Дюймовая резьба, 26 28'' - 2'' TPI
Модульная резьба, 18 0,5 - 7 МP
Питчевая резьба, 24 56 - 4 DP
Макс. размер резца 25 х 25 мм
Ход поперечного суппорта 310 мм
Ход верхнего суппорта 145 мм
Ускоренное перемещение продольного суппорта 4,5 м/мин
Ускоренное перемещение поперечного суппорта 2,0 м/мин
Пиноль задней бабки МК-5
Ход пиноли задней бабки 150 мм
Рабочий диаметр неподвижного люнета 1 20 - 125 мм
Рабочий диаметр неподвижного люнета 2 100 - 240 мм
Рабочий диаметр подвижного люнета 20 - 100 мм
Ширина направляющих поперечного суппорта 135 мм
Расстояние между направляющими 405 мм
Выходная мощность 7,5 кВт / S1 100%
Потребляемая мощность 12,0 кВт / S6 40%
Габаритные размеры (ДхШхВ) 3500 х 1280 х 1450 мм
Масса GH-2680ZH DRO 3870 кг

Стандартное исполнение

  • 3-х кулачковый патрон Ø325 мм с прямыми/обратными кулачками;
  • 4-х кулачковая планшайба Ø400 мм;
  • Планшайба Ø630 мм, планшайба Ø250 мм;

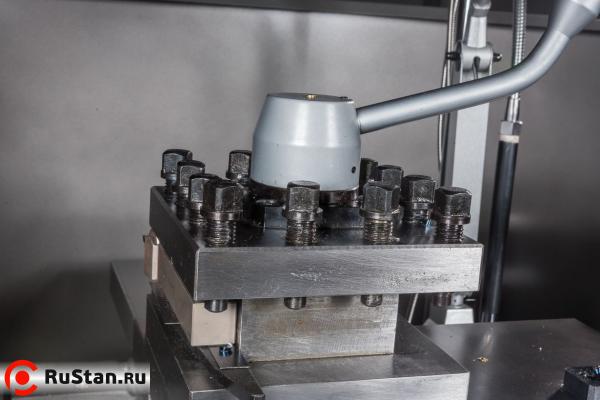

  • 4-х позиционный резцедержатель с фиксатором;
  • Вращающийся упорный центр МК-5;
  • Упорный центр МК-5;
  • Переходная втулка Ø113/МК-5;
  • Подвижный и неподвижный люнеты;
  • Поддон для сбора стружки;
  • Задняя защитная стенка;

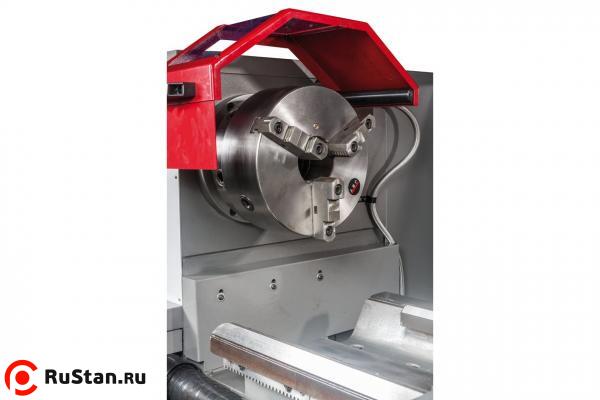

  • Защитный экран патрона с концевым выключателем;

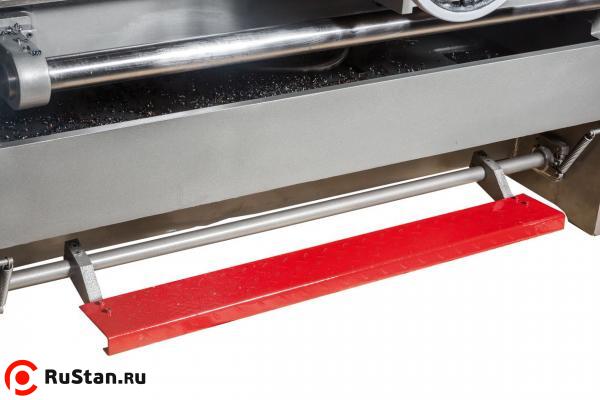

  • Ножной тормоз шпинделя с концевым выключателем;

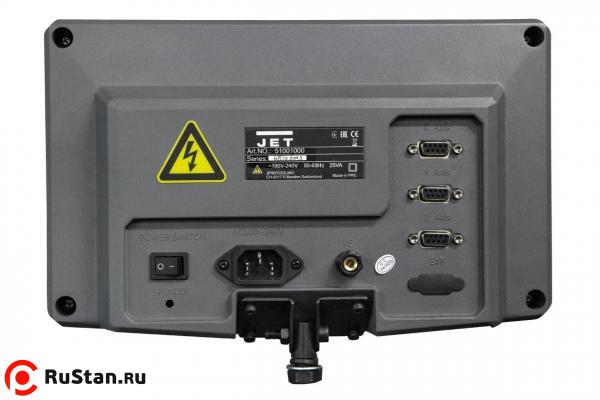

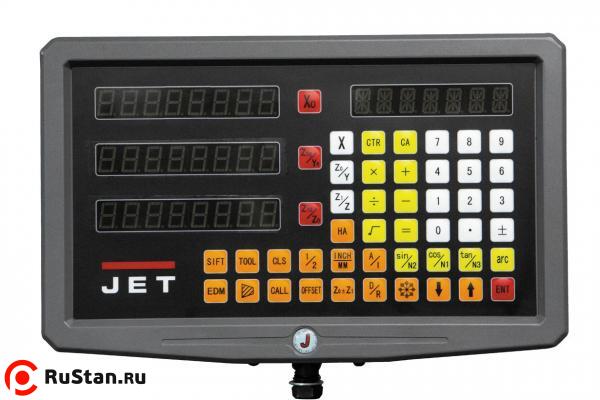

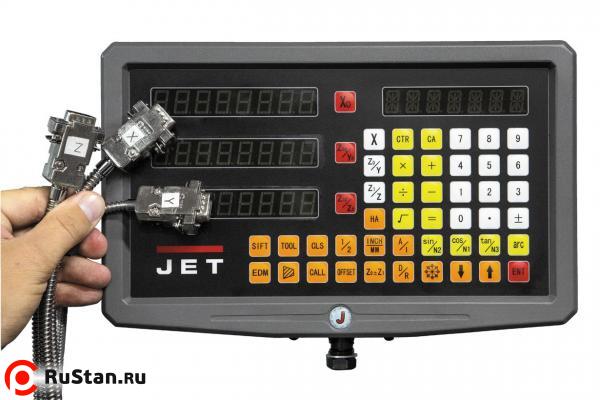

  • УЦИ по 3 осям, цена деления 0,005 мм погрешность ± 1 знак;
  • Система подвода СОЖ;
  • Галогенная лампа местного освещения;

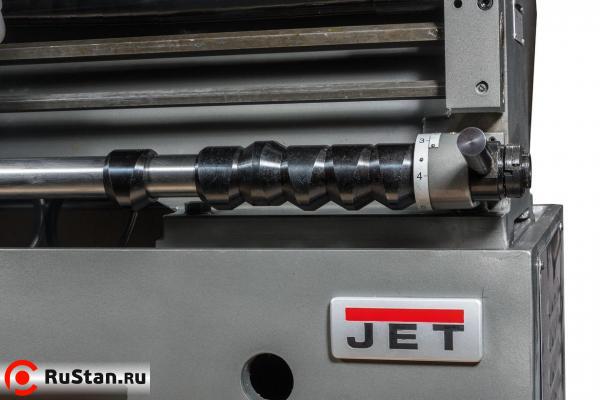

  • Вал управления с регулируемыми кулачками (отключение продольной подачи);
  • Концевой упор продольного перемещения;
  • Регулируемые опоры станины.
Масса брутто: 4334кг.
Габариты в упаковке ДхШхВ, мм: 3920x1232x1624
Перевозчик Пункт самовывоза Сроки Стоимость
Самовывоз по предзаказу (бесплатно) из г. Санкт-Петербурга Город: Санкт-Петербург по адресу: пос. Шушары, ул. Поселковая д. 8. терминал «Евросиб», ворота №24-25; Часы работы: Пн-Пт, 9-00 до 17-30 часов, обед с 13 до 14 часов. 1 дн. 0p
Самовывоз по предзаказу (бесплатно) из г. Москвы Город: Москва по адресу: Проезд Серебрякова 14 Г; Часы работы: пн. — пт.: 10:00 – 16:30 5 дн. 0p
Укажите для автоматичесокго расчета доставки

Комплектация за дополнительную плату

Патрон трехкулачковый Ø315 мм с прямыми и обратными цельными кулачками (серия GH-26xxZH)
Патрон трехкулачковый Ø315 мм с прямыми и обратными цельными кулачками (серия GH-26xxZH) ( арт. IT315800 ) 90000p
Комплект прямых цельных каленых кулачков для патрона Ø315 мм IT315800
Комплект прямых цельных каленых кулачков для патрона Ø315 мм IT315800 ( арт. IT315801 ) 10000p
Комплект обратных цельных каленых кулачков для патрона Ø315 мм IT315800Комплект обратных цельных каленых кулачков для патрона Ø315 мм IT315800 ( арт. IT315802 ) 0p
Комплект цельных сырых кулачков для патрона Ø315 мм IT315800
Комплект цельных сырых кулачков для патрона Ø315 мм IT315800 ( арт. IT315803 ) 9000p
Быстросменный резцедержатель С3 (для моделей 26
Быстросменный резцедержатель С3 (для моделей 26") ( арт. 59500003 ) 52290p
Держатель токарного резца D32х150 мм, C3
Держатель токарного резца D32х150 мм, C3 ( арт. 59500006 ) 12600p
Держатель расточного резца В32х160 мм, С3
Держатель расточного резца В32х160 мм, С3 ( арт. 59500009 ) 15120p
Держатель втулки S40x150 мм, С3 со втулкой МК-3
Держатель втулки S40x150 мм, С3 со втулкой МК-3 ( арт. 59500012 ) 21735p
Втулка L40/МК3, C3
Втулка L40/МК3, C3 ( арт. 59500017 ) 2520p
Втулка L40/МК4, C3
Втулка L40/МК4, C3 ( арт. 59500018 ) 2835p
Набор из 9 резцов 25x25 мм с мех.креплением твердосплавных пластинНабор из 9 резцов 25x25 мм с мех.креплением твердосплавных пластин ( арт. 59500021 ) 18708p
Центр невращающийся МК5, полный
Центр невращающийся МК5, полный ( арт. 59500033 ) 1000p
Центр вращающийся МК5, для средних работ
Центр вращающийся МК5, для средних работ ( арт. 59500038 ) 3000p
Центр вращающийся, для легких работ МК5
Центр вращающийся, для легких работ МК5 ( арт. 59500041 ) 5000p
Приспособление для обточки конусов 450 мм х 10° (серия ZH)
Приспособление для обточки конусов 450 мм х 10° (серия ZH) ( арт. ZH-TAA ) 77000p
Виброопора М24Виброопора М24 ( арт. 59500050 ) 5300p

Форма оплаты, порядок поставки, доставка GH-2680ZH DRO, гарантийные обязательства:

  • Продажа станков GH-2680ZH DRO осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
  • Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
  • Доставка грузов весом более 3тн. осуществляется транспортом Покупателя или Поставщика, а также ж/д транспортом.
  • Транспортные расходы по доставке товаров оплачивает Покупатель.
  • Гарантия на все товары 12 мес.
  • Компания-изготовитель оставляет за собой право на изменение комплектации и места производства товара без уведомления!

Обращаем Ваше внимание на то, что информация на сайте не является публичной офертой!
