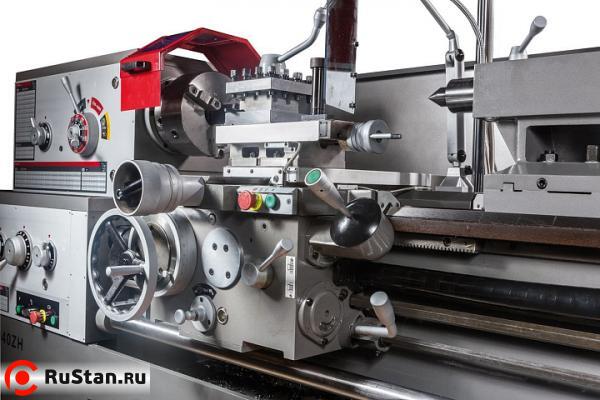

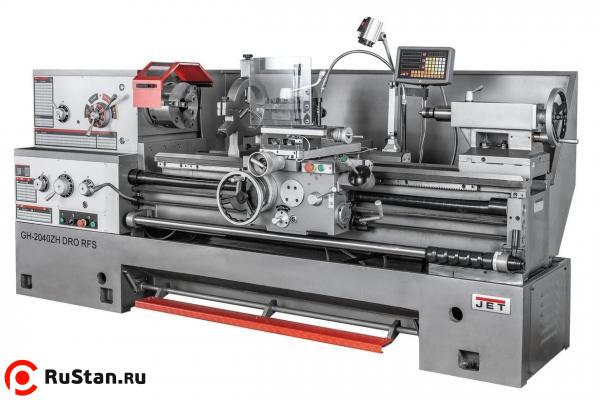

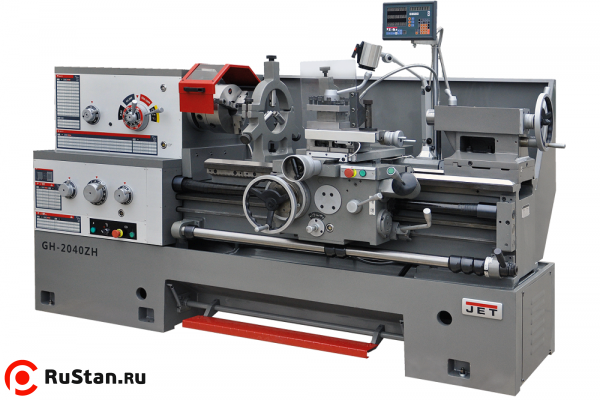

Токарно-винторезный станок JET GH-2040ZH DRO c УЦИ

Цена на 21.08.2017 г. - запросить цену

Токарно-винторезный станок JET GH-2040 ZH DRO RFS c УЦИ предназначен для выполнения всевозможных (черновых и финишных) видов токарной обработки деталей тел вращения, включая производительное нарезание метрической, дюймовой, модульной и питчевой резьб.

Преимущества конструкции

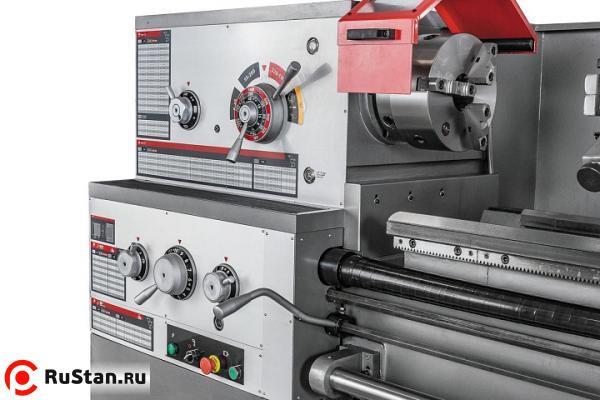

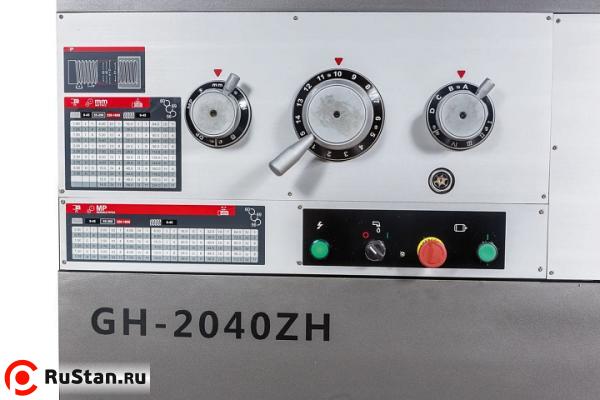

  • Передняя бабка станка выполнена с механическими муфтами для плавной смены направления вращения во время нарезания резьбы;
  • Механизм плавного пуска защищает двигатель и увеличивает срок службы привода и ремня;

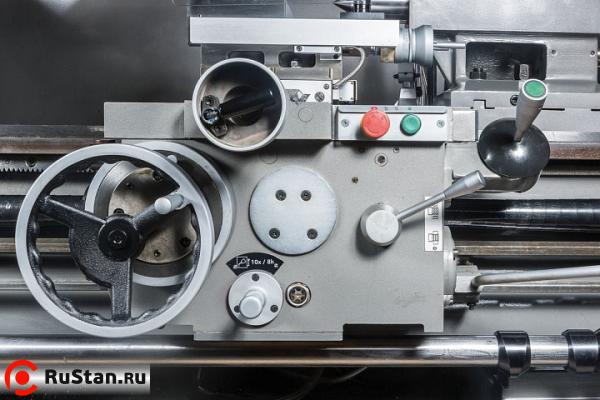

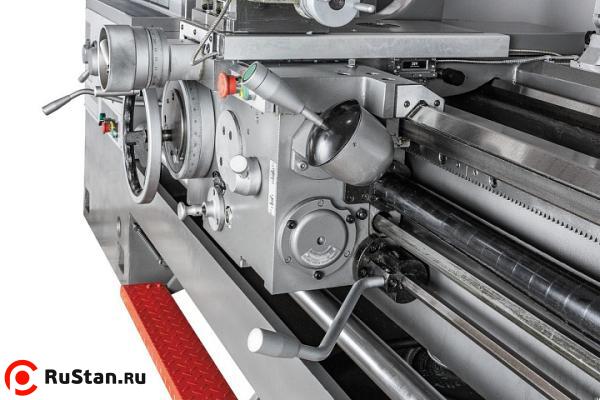

  • Удобное управление продольной и поперечной подачей при помощи джойстика с кнопкой ускоренного перемещения;
  • Эксклюзивный протокол приёмки JET с сертифицированными допусками (DIN 8606);
  • Закалённая и отшлифованная станина с призматическими направляющими из серого чугуна;
  • Cъёмный мостик станины;

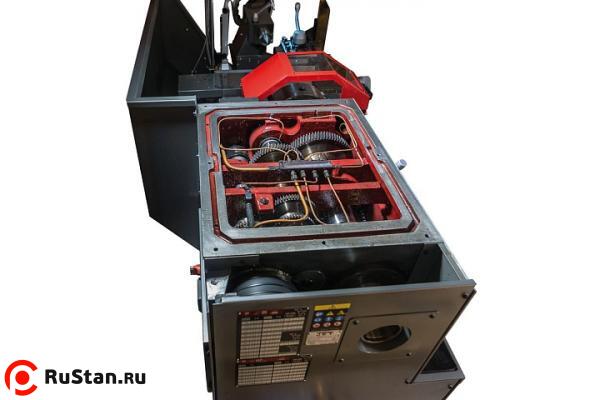

  • Механизмы коробки передач, подачи и привод суппорта работает в масляной ванне;

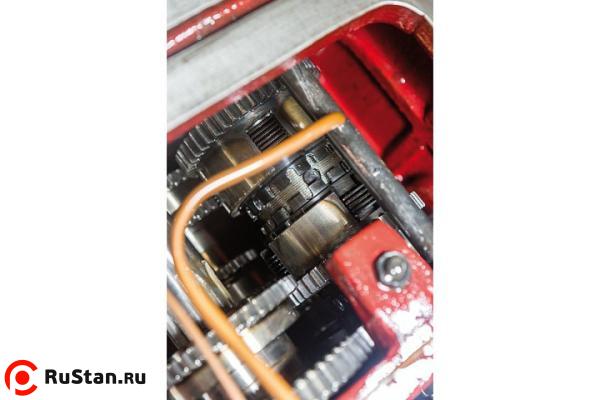

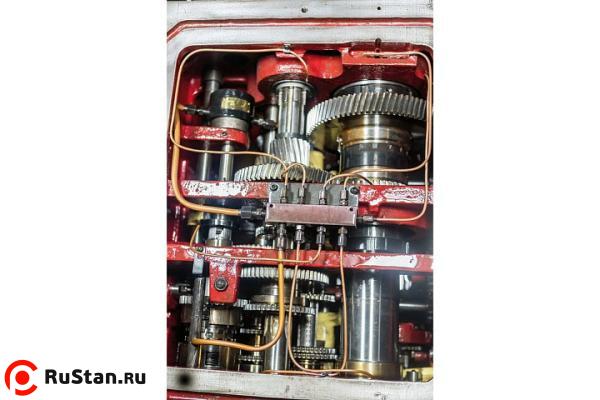

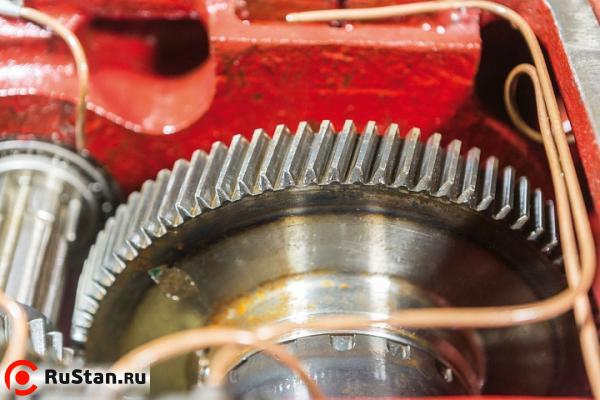

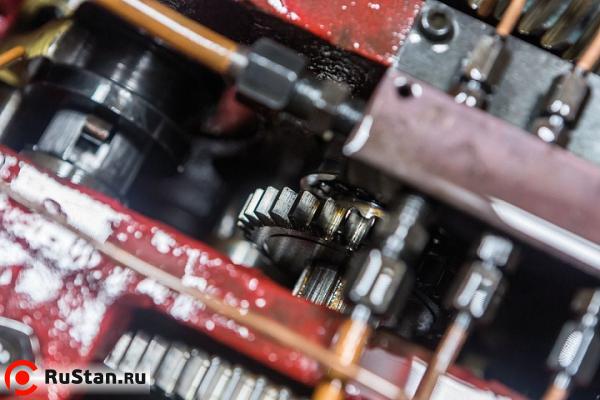

  • Закаленные и отшлифованные шестерни в передней бабке и коробке передач;
  • Регулировка зазоров направляющих при помощи клиновых планок;
  • Направляющая станины с накладками из Turcite-B;

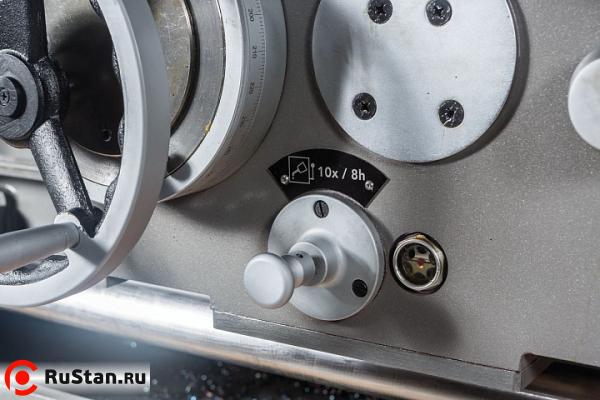

  • Централизованная система подачи смазки продольного супорта;
  • Регулируемая муфта подачи;

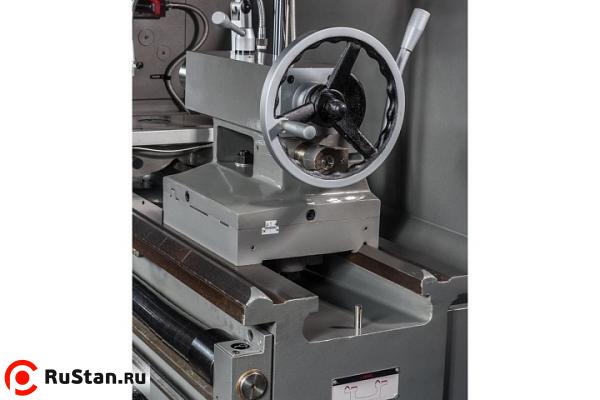

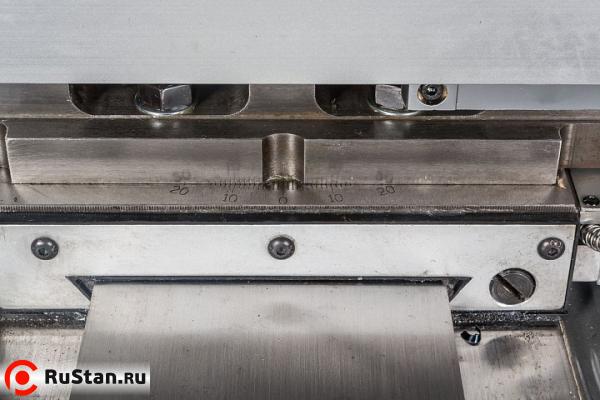

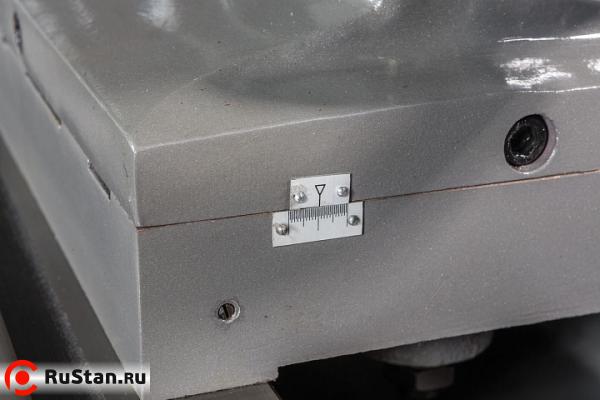

  • Задняя бабка с регулировкой для обточки конусов;

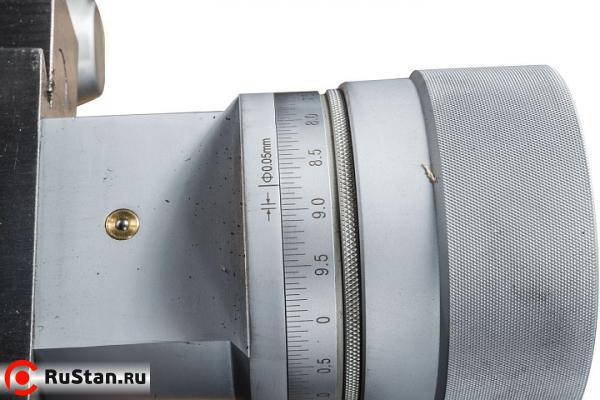

  • Пиноль задней бабки и маховик имеют шкалу для точной установки.

Технические характеристики JET GH-2040ZH DRO
Характеристика Значение
Диаметр обточки над станиной 500 мм
Макс. диаметр вращения (съёмный мостик) 720 мм
Диаметр обточки над поперечным суппортом 310 мм
Длина съёмного мостика 240 мм
Расстояние между центрами 1015 мм

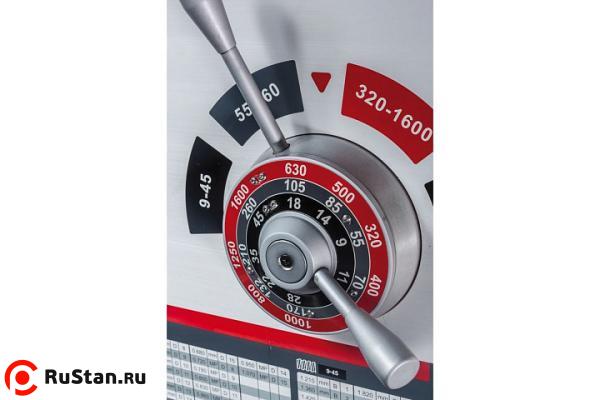

Частота вращения шпинделя, 24 9 - 1600 об/мин
Конус шпинделя МK-7
Присоединение шпинделя, Саmlоск D1-8 (DIN 55029)
Проходное отверстие шпинделя 80 мм
Продольная подача, 80 0,063 - 6,43 мм/об
Поперечная подача, 80 0,027 - 2,73 мм/об

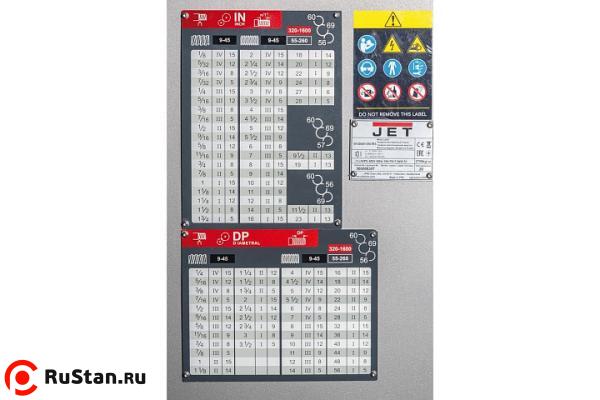

Метрическая резьба, 46 1 - 224 мм
Дюймовая резьба, 44 28'' - 1/8'' TPI
Модульная резьба, 42 0,5 - 112 МP
Питчевая резьба, 45 56 - 1/2 DP
Шаг ходового винта 12 мм
Макс. размер резца 25 х 25 мм
Ход поперечного суппорта 310 мм
Ход верхнего суппорта 145 мм
Ускоренное перемещение продольного суппорта 4,5 м/мин
Ускоренное перемещение поперечного суппорта 2,0 м/мин
Пиноль задней бабки МК-5
Ход пиноли задней бабки 150 мм
Рабочий диаметр неподвижного люнета 50 - 210 мм
Рабочий диаметр подвижного люнета 20 - 110 мм
Расстояние между направляющими 405 мм
Выходная мощность 7,5 кВт / S1 100%
Потребляемая мощность 12,0 кВт / S6 40%
Габаритные размеры (ДхШхВ) 2480 х 1280 х 1410 мм
Масса JET GH-2040ZH DRO 2750 кг

Стандартное исполнение

  • 3-х кулачковый патрон Ø250 мм с прямыми/обратными кулачками;
  • 4-х кулачковая планшайба Ø320 мм;
  • Планшайба Ø400 мм;

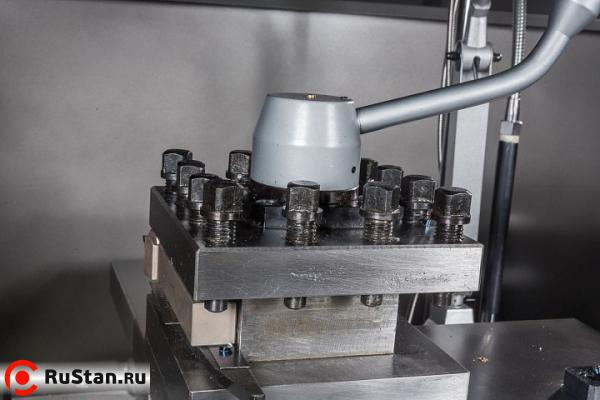

  • 4-х позиционный резцедержатель с фиксатором;
  • Вращающийся упорный центр МК-5;
  • Упорный центр МК-5;
  • Переходная втулка МК-7/МК-5;
  • Подвижный и неподвижный люнеты;
  • Поддон для сбора стружки;
  • Задняя защитная стенка;

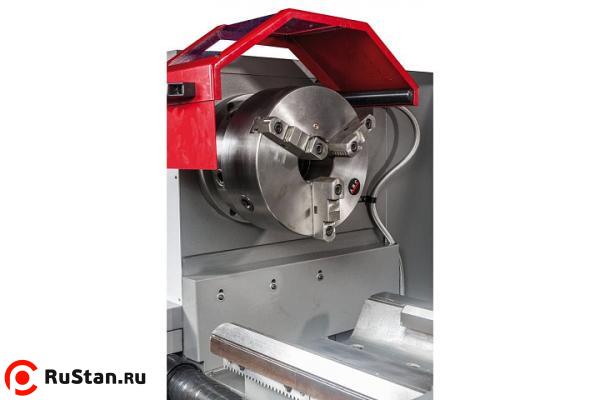

  • Защитный экран патрона с концевым выключателем;

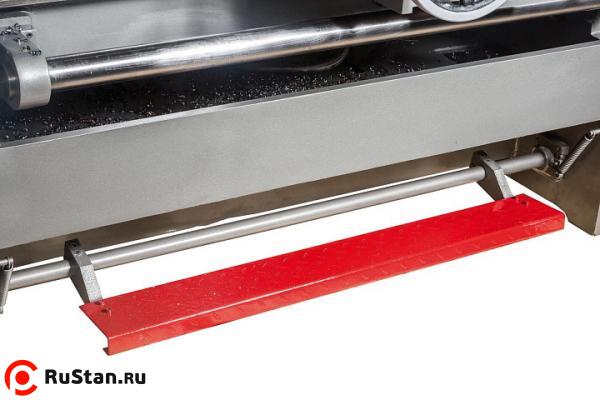

  • Ножной тормоз шпинделя с концевым выключателем;

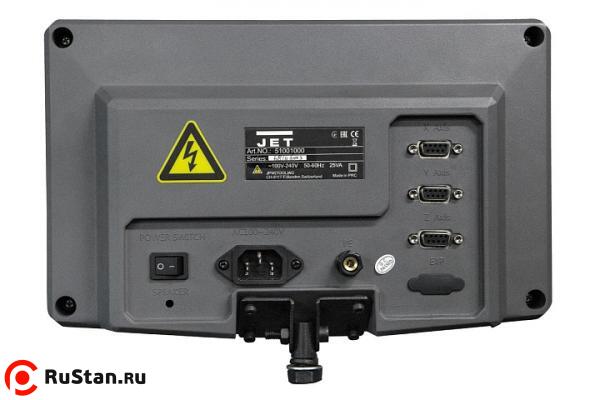

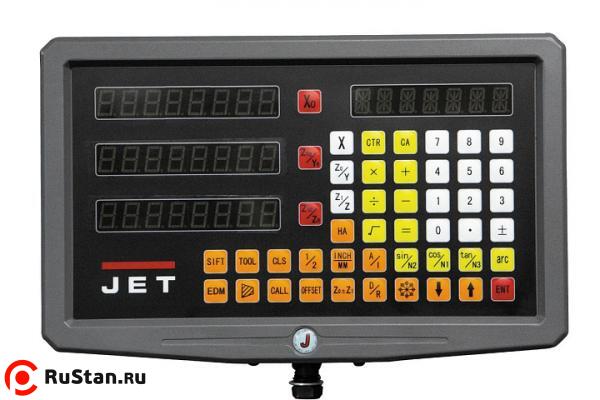

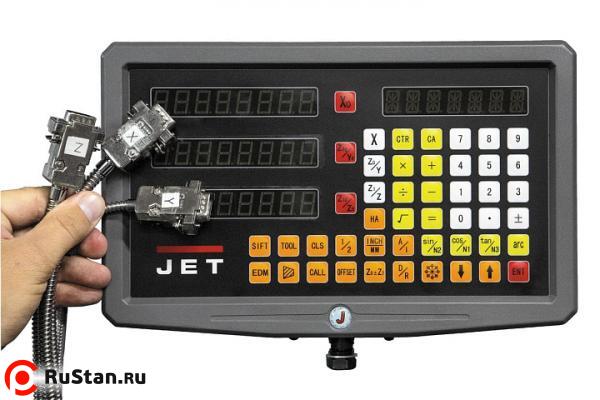

  • УЦИ по 3 осям, цена деления 0,005 мм погрешность ± 1 знак;
  • Система подвода СОЖ;
  • Галогенная лампа местного освещения;

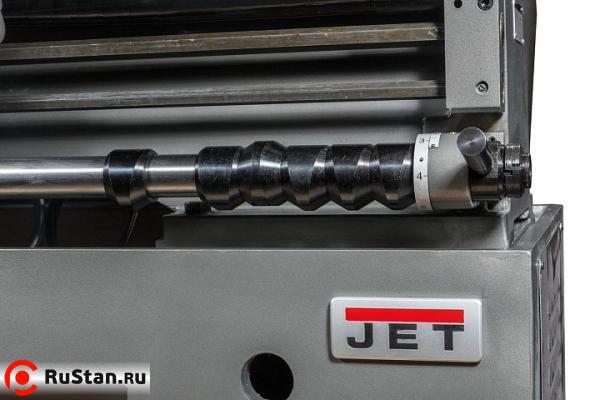

  • Вал управления с регулируемыми кулачками (отключение продольной подачи);
  • Концевой упор продольного перемещения;
  • Регулируемые опоры станины.
Масса брутто: 3080кг.
Габариты в упаковке ДхШхВ, мм: 2778x1434x1579

Самовывоз по предзаказу (бесплатно), 1 дн:

Город: Санкт-Петербург по адресу: пос. Шушары, ул. Поселковая д. 8. терминал «Евросиб», ворота №24-25
Часы работы:
Пн-Пт, 9-00 до 17-30 часов, обед с 13 до 14 часов.

Самовывоз по предзаказу (бесплатно), 5 дн:

Город: Москва по адресу: Проезд Серебрякова 14 Г
Часы работы:
пн. — пт.: 10:00 – 16:30
Укажите для автоматичесокго расчета доставки

Комплектация за дополнительную плату

Патрон 3-х кулачковый Ø250 мм с прямыми и обратными цельными кулачкамиПатрон 3-х кулачковый Ø250 мм с прямыми и обратными цельными кулачками ( арт. IT250800 ) 0p
Комплект прямых цельных каленых кулачков для патрона Ø250 мм IT250800Комплект прямых цельных каленых кулачков для патрона Ø250 мм IT250800 ( арт. IT250801 ) 0p
Комплект обратных цельных каленых кулачков для патрона Ø250 мм IT250800
Комплект обратных цельных каленых кулачков для патрона Ø250 мм IT250800 ( арт. IT250802 ) 0p
Комплект цельных сырых кулачков для патрона Ø250 мм IT250800Комплект цельных сырых кулачков для патрона Ø250 мм IT250800 ( арт. IT250803 ) 0p
Быстросменный резцедержатель В2
Быстросменный резцедержатель В2 ( арт. 59500002 ) 28350p
Держатель токарного резца D25х120 мм, В2
Держатель токарного резца D25х120 мм, В2 ( арт. 59500005 ) 8190p
Держатель расточного резца В32х130 мм, В2
Держатель расточного резца В32х130 мм, В2 ( арт. 59500008 ) 9450p
Держатель втулки S40x120 мм, B2 со втулкой МК-3
Держатель втулки S40x120 мм, B2 со втулкой МК-3 ( арт. 59500011 ) 12600p
Втулка L40/МК3, В2
Втулка L40/МК3, В2 ( арт. 59500015 ) 2205p
Втулка L40/МК4, В2
Втулка L40/МК4, В2 ( арт. 59500016 ) 2520p
Набор из 9 резцов 25x25 мм с мех.креплением твердосплавных пластинНабор из 9 резцов 25x25 мм с мех.креплением твердосплавных пластин ( арт. 59500021 ) 18996p
Центр невращающийся МК5, полный
Центр невращающийся МК5, полный ( арт. 59500033 ) 1000p
Центр вращающийся МК5, для средних работЦентр вращающийся МК5, для средних работ ( арт. 59500038 ) 3000p
Центр вращающийся, для легких работ МК5Центр вращающийся, для легких работ МК5 ( арт. 59500041 ) 5000p
Приспособление для обточки конусов 450 мм х 10° (серия ZH)Приспособление для обточки конусов 450 мм х 10° (серия ZH) ( арт. ZH-TAA ) 77000p
Виброопора М24
Виброопора М24 ( арт. 59500050 ) 5300p

Форма оплаты, порядок поставки, доставка JET GH-2040ZH DRO, гарантийные обязательства:

  • Продажа станков JET GH-2040ZH DRO осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
  • Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
  • Доставка грузов весом более 3тн. осуществляется транспортными автотранспортом Покупателя или Поставщика, а также ж/д транспортом.
  • Транспортные расходы по доставке товаров оплачивает Покупатель.
  • Гарантия на все товары 12 мес.
  • Компания-изготовитель оставляет за собой право на изменение комплектации и места производства товара без уведомления!
