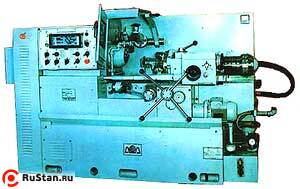

Токарно-револьверный станок 1Г340П

Цена на 19.11.2017 г. - запросить цену

Токарно-револьверный станок 1Г340П предназначен для токарной обработки деталей из прутка диаметром 25 - 40 мм, а также штучных заготовок диаметром до 200 мм из стали, чугуна и цветных сплавов в условиях мелкосерийного и серийного производства.

По спецзаказу станок может комплектоваться набором подающих и зажимных цанг для обработки прутка диаметром 12-25 мм.

Особенности конструкций:
  • автоматический гидрофицированный механизм зажима круглых (20-40мм) и шестигранных (S=19-32) прутков в цанговом патроне, а также штучных заготовок (до 200 мм) в трехкулачковом патроне;
  • автоматический гидрофицированный цанговый механизм подачи прутка;
  • задание программы изменения частот вращения шпинделя и подач на штекерной панели пульта;
  • автоматическое переключение частот вращения шпинделя и подач суппорта при смене позиций револьверной головки;
  • обработка в режиме отключения подач на жестком упоре.

Технические данные токарно-револьверного станка 1Г340П

Характеристика Значение
Наибольший диаметр изделия, устанавливаемого над станиной, мм 400
Наибольший диаметр обрабатываемого изделия, мм 200
Наибольший диаметр обрабатываемого прутка, мм 40
Расстояние от торца шпинделя до револьверной головки, мм 120-630
Частота вращения шпинделя, об/мин 10-2500
Пределы частоты вращения шпинделя об/мин 45-2000
Количество подач револьверного суппорта, мм/мин Продольного 12
Количество подач револьверного суппорта, мм/мин Поперечного 12
Пределы подач револьверного суппорта, мм/об продольных 0,035-1,6
Пределы подач револьверного суппорта, мм/об поперечных 0,02 -0,8
Скорость ускоренных перемещений револьверного суппорта, м/мин 6/3
Установленная мощность, КВт 9
Габаритные размеры, мм 2800x1200x1400
Масса 1Г340П , кг 3000

Схема рабочей зоны токарно-револьверного станка 1Г340П:

Схема рабочей зоны токарно-револьверного станка 1Г340П

Устройство станка 1Г340П:

Станок смонтирован на литой чугунной станине с закаленными призматическими направляющими. Шпиндель станка смонтирован в жестком литом корпусе на подшипниках качения высокой точности.

Суппорт с двенадцатипозиционной револьверной головкой обеспечивает высокие технологические возможности станка.

Привод главного движения, состоящий из двухскоростного электродвигателя переменного тока, автоматической коробки скоростей, зубчатой ременной передачи на шкив шпинделя, одновременно служащий цилиндром зажима, позволяет вести высокоэффективную обработку на современных режимах.

Для выгрузки из рабочей зоны готовых деталей из пруткового материала установлено разгрузочное устройство.

Для поддержания прутка длиной более 1000 мм предусмотрена защитная труба с двумя стойками.

Система управления токарного станка 1Г340П:

Станок оснащен штекерным устройством для программирования изменения частоты вращения шпинделя и величин подач суппорта при смене позиций револьверной головки.

Комплект поставки 1Г340П:

  • станок в сборе;
  • насосная установка;
  • комплект документации(документация поставляется на русском языке);
  • комплект принадлежностей и приспособлений, входящих в комплект и стоимость станка.

Станок не комплектуется режущим инструментом.

Условия установки и монтажа токарно-револьверного станка 1Г340П:

Для подключения станка при установке в производственном помещении необходим подвод электроэнергии (380 В, 50 Гц). Подвода воздуха и воды не требуется. Монтаж станка производится на заранее подготовленный фундамент согласно инструкции по эксплуатации

Форма оплаты, порядок поставки, доставка 1Г340П, гарантийные обязательства:

  • Продажа станков 1Г340П осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
  • Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
  • Доставка грузов весом более 3тн. осуществляется транспортом Покупателя или Поставщика, а также ж/д транспортом.
  • Транспортные расходы по доставке товаров оплачивает Покупатель.
  • Гарантия на все товары 12 мес.
  • Компания-изготовитель оставляет за собой право на изменение комплектации и места производства товара без уведомления!
