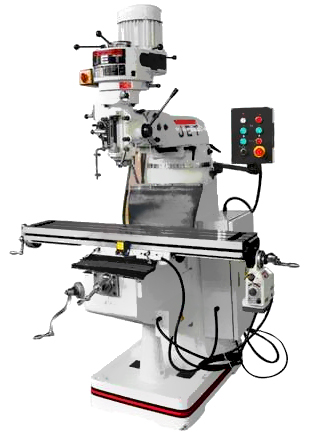

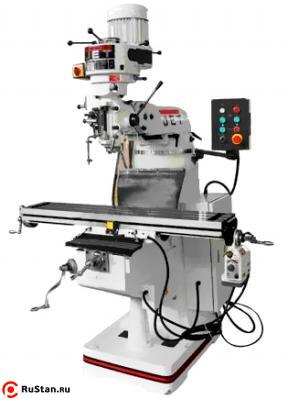

Вертикально фрезерный станок JTM-949 TS JET


Вертикально фрезерный станок JTM-949TS предназначен для производства операций фрезерования и растачивания разных деталей из цветных и черных металлов и их сплавов в режиме серийного и мелкосерийного производства. Станок JTM-949TS также может использоваться на предприятиях, выпускающих металлоизделия небольших размеров, ремонтных мастерских, НИИ, индивидуального потребителя, а также для оснащения классов школьных мастерских.

Особенности вертикально-фрезерного станка JTM-949TS:

  • Большой ход пиноли для сверления;
  • Упорные подшипники шпинделя гарантируют стабильность при фрезеровании;
  • Гарантированное биение конуса шпинделя 0,01 мм;
  • Возможность поворота головки влево и вправо;
  • Наклон головки на угол ±45° (JTM-949TS);
  • Возможность правого и левого вра щения шпинделя;
  • Шлифованные направляющие каретки с регулируемыми клиновидными планками;
  • Механический тормоз шпинделя;
  • Централизованная система смазки фрезерного стола;
  • Встроенная система подвода СОЖ.

Технические характеристики настольного сверлильно-фрезерного станка JTM-949TS

Характеристика

JTM-949TS

Макс. диаметр сверления: Ø 15 мм, атоподача
Макс. диаметр сверления (Чугун): Ø 18 мм, атоподача
Макс. диаметр торцевой фрезы: Ø 75 мм / 2,5 мм
Макс. диаметр концевой фрезы: Ø 25 мм / 6 мм
Конус шпинделя: ISO 30 (DIN 2080)
Диаметр шпинделя: 85 мм
Частота вращения шпинделя: 16 65 - 4550 об/мин
Ход пиноли шпинделя: 127 мм
Диапазон поворота головки: 90° влево/вправо
Диапазон наклона головки: ±45° вперёд/назад
Расстояние от шпинделя до стола: 50 - 460 мм
Мин. расстояние шпинделя до стойки: 210 мм
Макс. расстояние шпинделя от до стойки: 480 мм
Размеры стола: 1245 х 230 мм
Ход стола по оси Х х Y: 780 х 304 мм
Перемещение по оси Y: 380 мм
Скорость подачи по оси X: 0 - 900 мм/мин
Т-образные пазы: 3 16 / 64 мм
Максимальная нагрузка на стол: 330 мм
Автоматическая подача пиноли: 0,04 / 0,08 / 0,15 мм/об
Выходная мощность: 2,2 кВт / S1 100%
Входная мощность: 4,2 кВт / S6 40%
Габаритные размеры (ДхШхВ): 1670х1600х2180 мм
Масса JTM-949TS : 1100 кг
Артикул (400 В): 50000150T

Стандартное исполнение станка JTM-949TS

  • Система подвода СОЖ;
  • Автоматическая подача по оси Х;
  • Защитный экран с концевым выключателем;
  • Лампа местного освещения;
  • Инструмент для обслуживания
  • Ящик для инструмента;
  • Поддон для сбора стружки;
  • Инструкция по эксплуатации;
  • Сертификат точности;
  • Упаковочный лист;

Принадлежности станка JTM-949TS

Артикул Описание
385021 Поворотные машинные тиски 150х40х0-140 мм
464816 Поворотный стол с круглой планшайбой Ø 200 мм / МК-3
50000115 Пневматическая зажимная тяга M16
50000101 Устройство автоподачи по оси Х
50000102 * Патрон шпинделя ISO30-MK2
50000103 * Патрон шпинделя ISO30-MK3
50000104 Патрон шпинделя ISO30-В16
50000105 * Патрон шпинделя ISO30-ER32 + комплект из 11 цанг (4-20 мм)
50000106 Патрон шпинделя ISO30-d22 фрезерная оправка
50000107 Устройство автоподачи по оси Z
50000170 * Комплект прихватов для 16-мм Т-образного паза

* Рекомендуемая комплектация

50000170 Комплект прихватов для 16-мм Т-образного паза

50000170 Комплект прихватов для 16-мм Т-образного паза

464816 Поворотный стол с круглой планшайбой 200 мм / МК-3

464816 Поворотный стол с круглой планшайбой 200 мм / МК-3

385021 Поворотные машинные тиски 150 x 40 x 0-140 мм

385021 Поворотные машинные тиски 150 x 40 x 0-140 мм

50000102 Патрон шпинделя ISO30-MK2

* 50000102 Патрон шпинделя ISO30-MK2

50000103 Патрон шпинделя ISO30-MK3

* 50000103 Патрон шпинделя ISO30-MK3

50000104 Патрон шпинделя ISO30-B16

50000104 Патрон шпинделя ISO30-B16

50000106 Патрон шпинделя ISO30-d22

50000106 Патрон шпинделя ISO30-d22

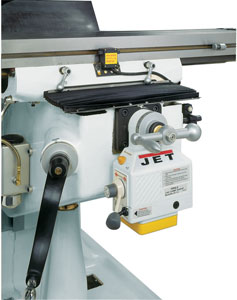

50000101 Устройство автоподачи по оси Х

50000101 Устройство автоподачи по оси Х

Форма оплаты, порядок поставки, доставка JTM-949 TS, гарантийные обязательства:

  • Продажа станков JTM-949 TS осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
  • Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
  • Доставка грузов весом более 3тн. осуществляется транспортными автотранспортом Покупателя или Поставщика, а также ж/д транспортом.
  • Транспортные расходы по доставке товаров оплачивает Покупатель.
  • Гарантия на все товары 12 мес.
  • Компания-изготовитель оставляет за собой право на изменение комплектации и места производства товара без уведомления!

Обращаем Ваше внимание на то, что информация на сайте не является публичной офертой!
