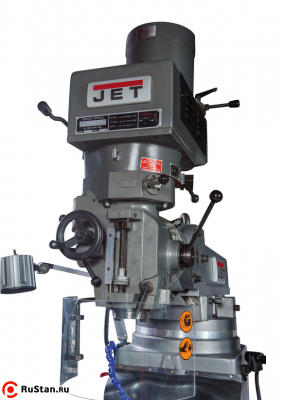

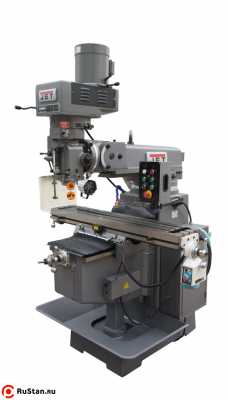

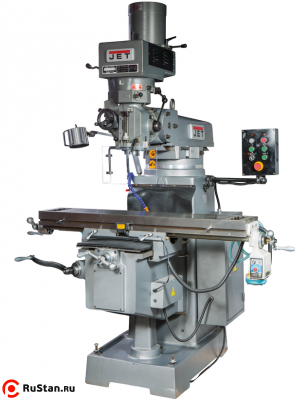

Вертикально-фрезерный станок JET JTM-1050TS

Цена на 24.06.2017 г. - 880 000.00 руб. с НДС

Вертикально-фрезерный станок JTM-1050 TS предназначен для производства операций фрезерования и растачивания разных деталей из цветных и черных металлов и их сплавов в режиме серийного и мелкосерийного производства. Станок также может использоваться на предприятиях, выпускающих металлоизделия небольших размеров, ремонтных мастерских, НИИ, индивидуального потребителя, а также для оснащения классов школьных мастерских.

Вертикально-фрезерный станок JTM-1050TS предназначен для производства операций фрезерования и растачивания разных деталей из цветных и черных металлов и их сплавов в режиме серийного и мелкосерийного производства. Станок также может использоваться на предприятиях, выпускающих металлоизделия небольших размеров, ремонтных мастерских, НИИ, индивидуального потребителя, а также для оснащения классов школьных мастерских.

Особенности конструкции

  • Макс. радиальное биение шпинделя 0,005 мм;

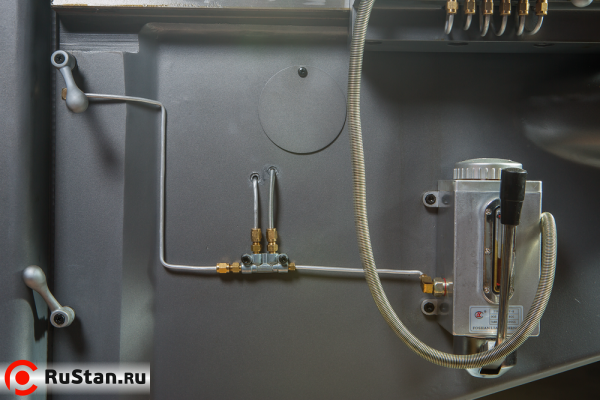

  • Централизованная система смазки стола;

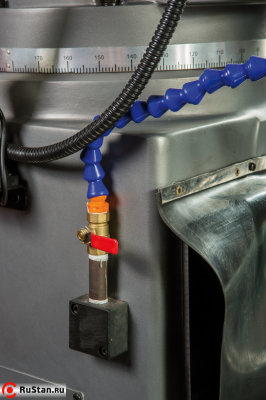

  • Встроенное устройство для подачи СОЖ;

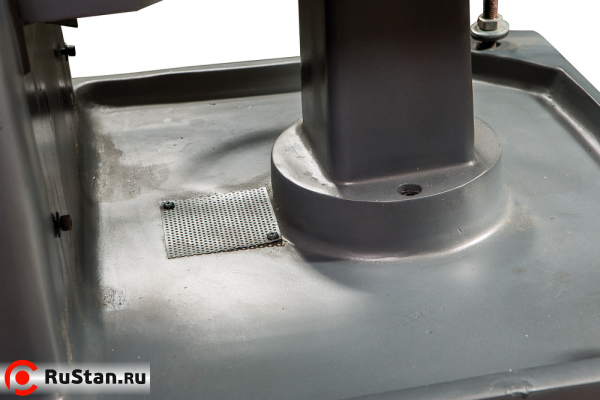

  • Поддон для сбора стружки;

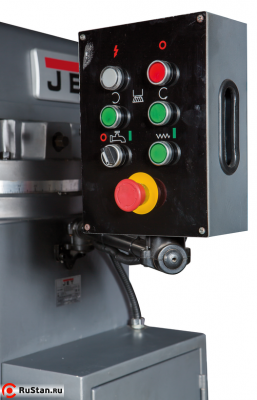

  • Пульт управления на консоли;
  • Механический тормоз шпинделя;

Технические характеристики JTM-1050TS
Характеристика Значение
Макс. диаметр сверления 20 мм
-сверление с автоподачей 20 мм
Макс. диаметр торцевой фрезы 125 мм
Макс. диаметр концевой фрезы 25 мм

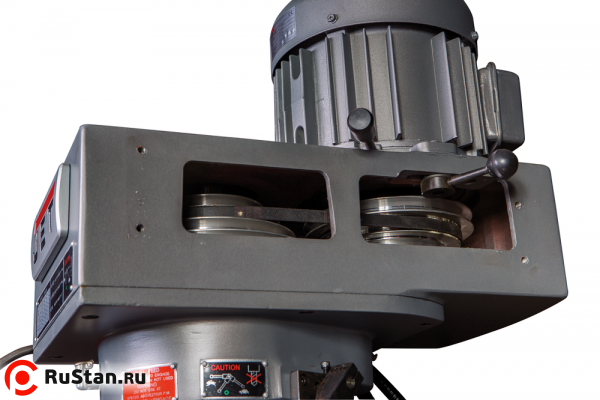

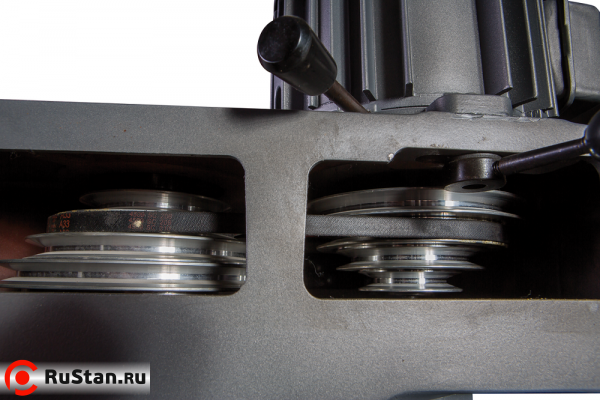

Частота вращения шпинделя 70-3600 об/мин
Конус шпинделя ISO 40 (DIN 2080)
Зажимная тяга М16
Диаметр шпинделя 105 мм
Ход пиноли 127 мм

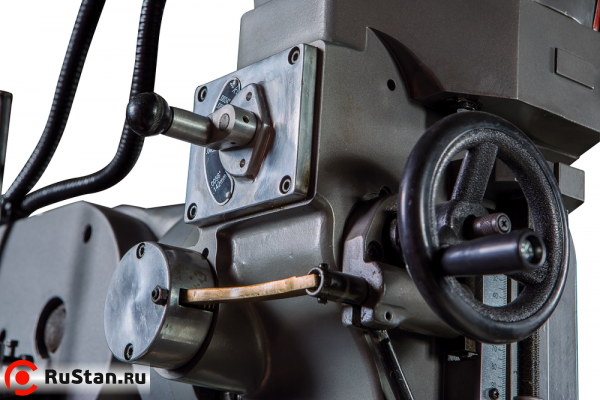

Автоматическая подача пиноли 0,04 / 0,08 / 0,15 мм/об

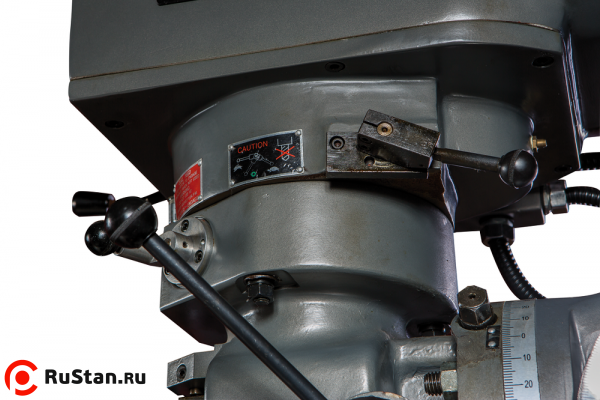

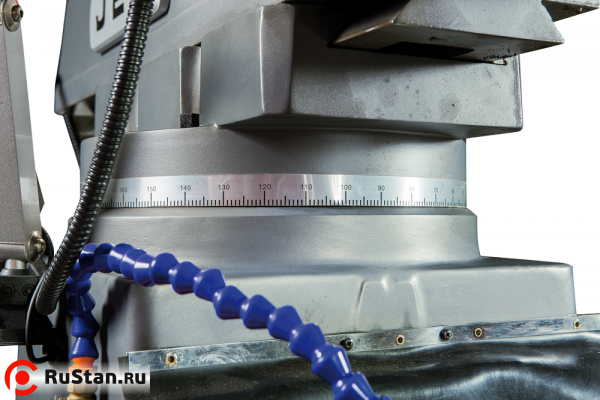

Диапазон поворота головки 90° влево / вправо

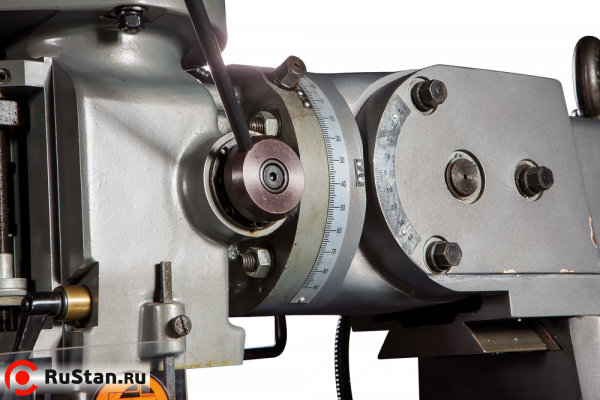

Диапазон наклона головки 45° вперед / назад
Расстояние шпиндель-стол 40-446 мм
Расст. шпиндель-стойка 200-680 мм
Размеры стола 1270 х 254 мм
Ход стола по оси X х Y х Z 800 х 380 х 380 мм
Скорость подачи по оси X 0-900 мм/мин
Т-образные пазы, 3 16 мм
Макс. нагрузка на стол 380 кг
Выходная мощность 3,75 кВт / S1 100%
Потребляемая мощность 7,0 кВт / S6 40%
Габаритные размеры (ДхШхВ) 1700 х 1955 х 2350 мм
Масса JTM-1050TS 1320 кг

Стандартное исполнение

  • Зажимная тяга М16
  • Регулируемый упор глубины сверления

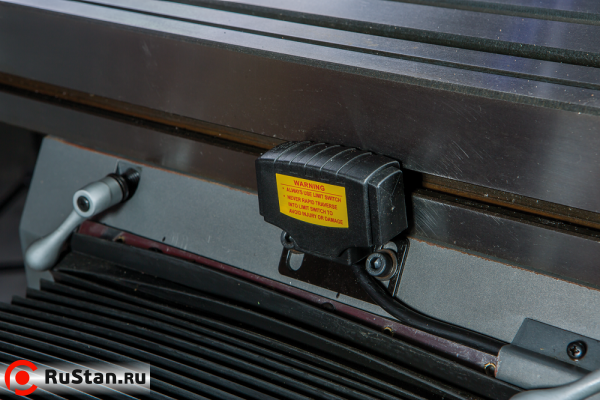

  • Защитный экран с концевым выключателем

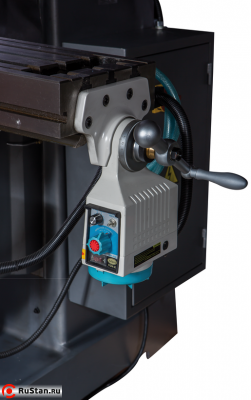

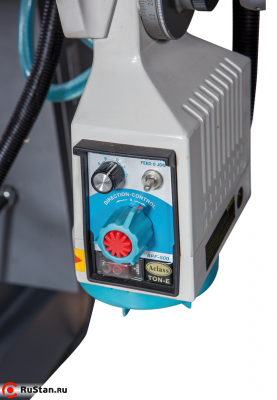

  • Автоматическая подача стола по оси Х
  • Централизованная система смазки стола
  • Система подвода СОЖ
  • Поддон для сбора стружки

Комплектация за дополнительную плату

Прецизионный быстрозажимной патрон 1-16 мм/В16
Прецизионный быстрозажимной патрон 1-16 мм/В16 ( арт. 59500042 ) 5500p
16H Сверлильный патрон 1-16 мм/В16 под ключ16H Сверлильный патрон 1-16 мм/В16 под ключ ( арт. VR3303079 ) 0p
Поворотные машинные тиски 150х40х0-140 мм
Поворотные машинные тиски 150х40х0-140 мм ( арт. 385021 ) 25000p
Поворотный стол с круглой планшайбой 200 мм/МК-3
Поворотный стол с круглой планшайбой 200 мм/МК-3 ( арт. 464816 ) 34000p
Комплект зажимных инструметов для 16-мм Т-образного паза
Комплект зажимных инструметов для 16-мм Т-образного паза ( арт. 50000170 ) 9000p
CS-8 Поворотный стол с 3х кулачковым патрономCS-8 Поворотный стол с 3х кулачковым патроном ( арт. VR1001061 ) 0p
TS-3 Задняя бабка для CS-8TS-3 Задняя бабка для CS-8 ( арт. VR1001024 ) 0p
Устройство автоподачи по оси Y
Устройство автоподачи по оси Y ( арт. 50000108 ) 58590p
Оправка шпинделя ISO40-MK2
Оправка шпинделя ISO40-MK2 ( арт. 50000122 ) 5670p
Оправка шпинделя ISO40-MK-3
Оправка шпинделя ISO40-MK-3 ( арт. 50000123 ) 5670p
Оправка шпинделя ISO40-В16 под сверлильный патрон
Оправка шпинделя ISO40-В16 под сверлильный патрон ( арт. 50000124 ) 6300p
Оправка шпинделя ISO40-ER32 цанговый патрон + комплект 11 цанг (4-20 мм)
Оправка шпинделя ISO40-ER32 цанговый патрон + комплект 11 цанг (4-20 мм) ( арт. 50000125 ) 23000p
Оправка шпинделя ISO40-22 фрезерная оправка
Оправка шпинделя ISO40-22 фрезерная оправка ( арт. 50000126 ) 5000p
Автоматическая система подачи ось-Z (JTM-1050 TS)
Автоматическая система подачи ось-Z (JTM-1050 TS) ( арт. 50000120 ) 58590p
Пневматическая зажимная тяга M16
Пневматическая зажимная тяга M16 ( арт. 50000109 ) 88200p
Цанговый патрон ISO40 с набором из 12 цанг ER32 3-20 мм
Цанговый патрон ISO40 с набором из 12 цанг ER32 3-20 мм ( арт. 59500027 ) 17000p
Комплект прихватов для 16-мм Т-образного паза, М14
Комплект прихватов для 16-мм Т-образного паза, М14 ( арт. 59500046 ) 5000p
Цифровая линейка М 400
Цифровая линейка М 400 ( арт. 51000360 ) 15000p
Цифровая линейка М 500
Цифровая линейка М 500 ( арт. 51000380 ) 15000p
Цифровая линейка М 900
Цифровая линейка М 900 ( арт. 51000460 ) 20000p
Набор для монтажа и подключения цифровых линеек JTM-1050VS
Набор для монтажа и подключения цифровых линеек JTM-1050VS ( арт. 51000720 ) 6300p

Похожие товары

Артикул: 25330051
Универсальный фрезерный станок Proma FHV-50PD с УЦИ
Универсальный фрезерный станок PROMA FHV-50PD с УЦИ
800мм / х240мм / MT4 / 1.50кВт / 380В / 700кг

Вертикально фрезерный станок DMTG XW5032C
Вертикально-фрезерный станок DMTG XW5032C
1320мм / х320мм / ISO50 / 4.00кВт / 380В / 2350кг

Форма оплаты, порядок поставки, доставка JTM-1050TS, гарантийные обязательства:

  • Продажа станков JTM-1050TS осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
  • Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
  • Доставка грузов весом более 3тн. осуществляется транспортными автотранспортом Покупателя или Поставщика, а также ж/д транспортом.
  • Транспортные расходы по доставке товаров оплачивает Покупатель.
  • Гарантия на все товары 12 мес.
  • Компания-изготовитель оставляет за собой право на изменение комплектации и места производства товара без уведомления!
