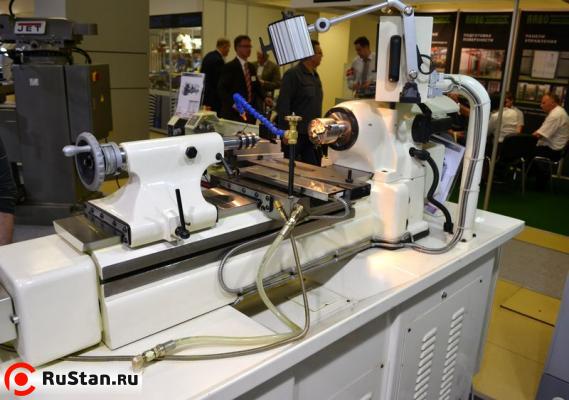

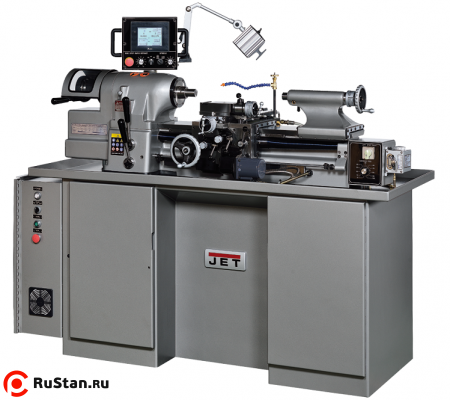

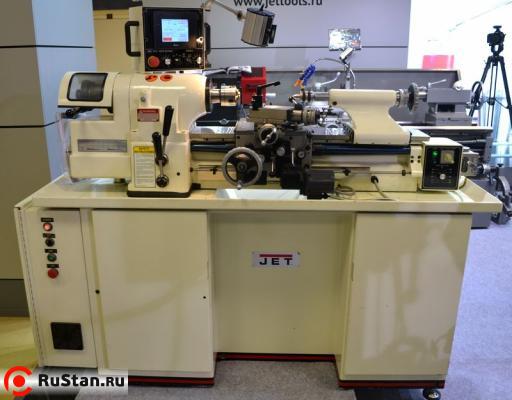

Инструментальный токарный станок JET JTL-618DTC DRO

Цена на 20.11.2017 г. - 1 950 000.00 руб. с НДС

Инструментальный токарный станок JET JTL-618DTC DRO не имеет коробку передач для нарезания резьбы, вместо этого он оснащен управляемый компьютером серводвигатель непосредственно связанный с ходовым винтом.

Точное применение индикации необходимого выбранного шага резьбы на дисплее с сенсорным экраном, резьба получается самостоятельно точной и, в итоге, исключаются проблемы с получением специальных резьб. На дисплее, кроме того, отображается частота вращения шпинделя, скорость подачи и координаты положения режущего инструмента.

Этот токарный станок не имеет коробку передач для нарезания резьбы, вместо этого он оснащен управляемый компьютером серводвигатель непосредственно связанный с ходовым винтом. Точное применение индикации необходимого выбранного шага резьбы на дисплее с сенсорным экраном, резьба получается самостоятельно точной и, в итоге, исключаются проблемы с получением специальных резьб. На дисплее, кроме того, отображается частота вращения шпинделя, скорость подачи и координаты положения режущего инструмента.

Лучший выбор для инструментальщика
  • Идеален для точения резьб и обработки поверхностей без применения сменных шестерен и коробок скоростей. Легкий переход в метрической на дюймовую систему, точность составляет до третьего знака после запятой;
  • Цифровое отображение частоты вращения шпинделя в оборотах в минуту и автоматической подачи инструмента позволяет оператору настроить оптимальным образом процесс точения и режимы резания;
  • Цифровое отображение значения силы тока позволяет легко контролировать нагрузку при точении;
  • Наличие функции быстрого отвода при точении резьбы уменьшает время на обработку.

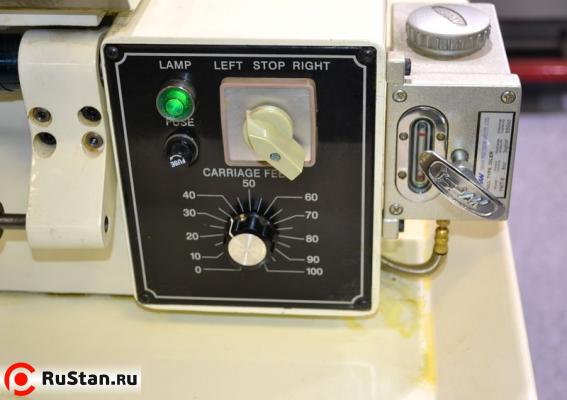

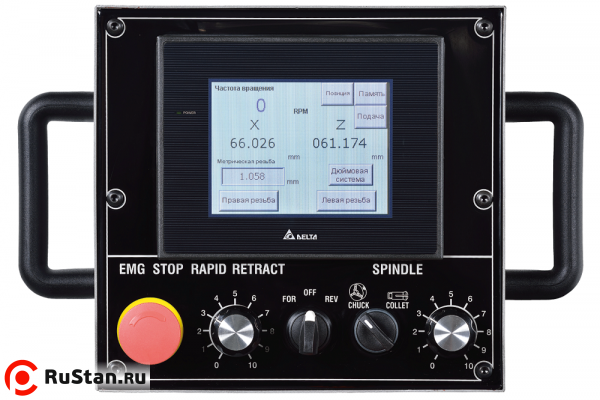

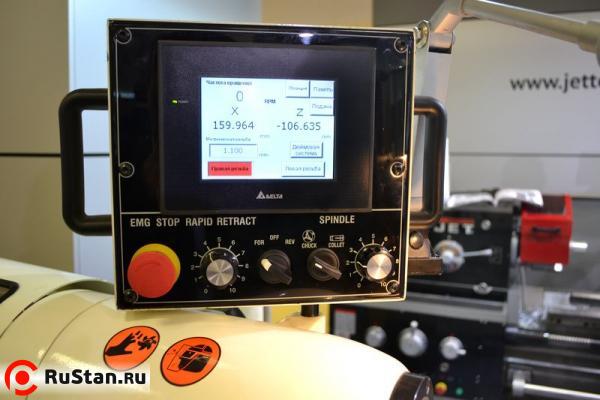

Контрольная панель

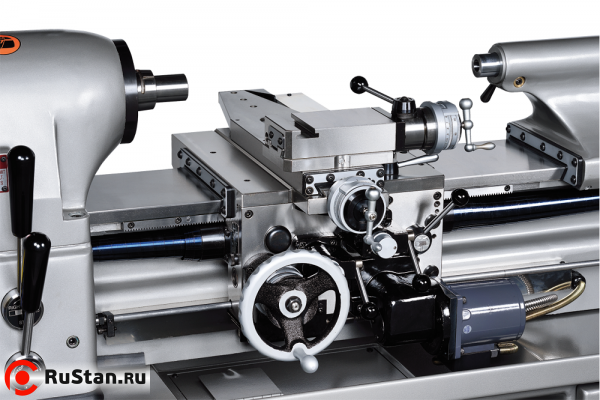

  • Ходовой винт приводится в действие напрямую сервомотором. Прямое управление интерфейсом шпинделя, декодер используется для передачи прямолинейного перемещения механизмам при помощи ходового винта.
  • Жидкокристаллический сенсорный дисплей отображает цифровые данные и настройки;
  • Быстро вернувшийся в начало выполняется в зависимости режим принцип временного останова слежения (Быстро возвращение к происхождению выполнено согласно принципу того, чтобы временно отрываться способ прослеживания)
  • Производительность минутной подачи автоматической подачи рассчитывается компьютером на основании данных конвертера, таким образом, чтобы точение было точным, легким и сильным.

Особенности

  • Высокоточный инструментальный токарный станок
  • Гарантируемая повторяемость 0,00125 мм (1,25 мкм)
  • Биение шпинделя 0,0015 мм (1,5 мкм)
  • Плавное изменение частоты вращения 50-4000 об/мин
  • Закаленные направляющие шириной 175 мм из легированной инструментальной стали, типа «ласточкин хвост»
  • Высокоточные конические шариковые подшипники шпинделя с предварительным натягом
  • Регулируемые концевые упоры отключения перемещения суппорта при нарезании резьбы резцом
  • Плавная регулировка скорости продольной и поперечной подачи
  • Ступенчатые цанговые патроны (опция) позволяют зажимать в цанге заготовки диаметром до 150 мм
  • Цифровая индикация MITUTOYO по 2-м осям (DRO)
  • Цветной сенсорный дисплей с диагональю 5,7''

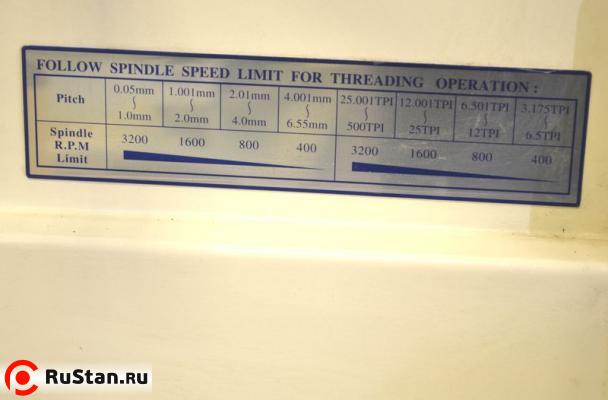

  • Контроль нарезания резьбы компьютером позволяет задавать любое значение шага в пределах диапазона, в том числе нестандартное
  • Значение шага резьбы задаётся на сенсорном дисплее
  • Пульт управления и индикация выполнены в едином блоке с блоком управления частотой вращения шпинделя с сенсорным экраном и русифицированным меню

Технические характеристики JTL-618DTC DRO
Характеристика Значение
Диапазон зажима:
- кулачки 150 мм
- цанговый патрон 76 мм
- цанги 5С круглые 27 мм
- цанги 5С 6-гранные 22 мм
- ступенчатый цанговый патрон 27 - 152 мм
Диаметр обточки над станиной 280 мм
Диаметр обточки над поперечным суппортом 152 мм
Расстояние между центрами 457 мм
Проходное отверстие шпинделя 32 мм
Диаметр прутка, цанга 5С 27 мм
Конус шпинделя 5С (10°) / 4°
Частота вращения шпинделя, плавно 50 - 4000 об/мин
Метрическая резьба 0,2 - 6,35 мм
Дюймовая резьба 120 - 4 TPI
Продольная подача, плавно 5 - 102 мм/мин
Поперечная подача, плавно 8 - 178 мм/мин
Ход поперечного суппорта 320 мм
Ход верхнего суппорта 76 мм
Быстрый ход верхнего суппорта (эксцентрик) 2,5 мм
Ход пиноли задней бабки 95 мм
Выходная мощность 2,25 кВт / S1 100%
Потребляемая мощность 3,3 кВт / S6 40%
Габаритные размеры (ДхШхВ) 1850 х 750 х 1700 мм
Масса JTL-618DTC DRO 1100 кг

Комплектация

  • Автоматизированная коробка передач для нарезания резьбы
  • Цифровые оптические линейки MITUTOYO и блок управления с сенсорным дисплеем
  • Однопозиционный резцедержатель
  • Основание с поддоном для сбора стружки

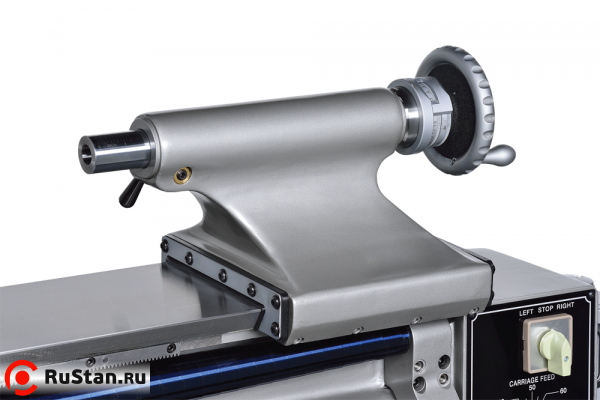

  • Задняя бабка с конусом МК-2
  • Система подвода СОЖ
  • Лампа местного освещения
  • Винты регулировки по высоте
Масса брутто: 1232кг.
Габариты в упаковке ДхШхВ, мм: 2072x840x1904
