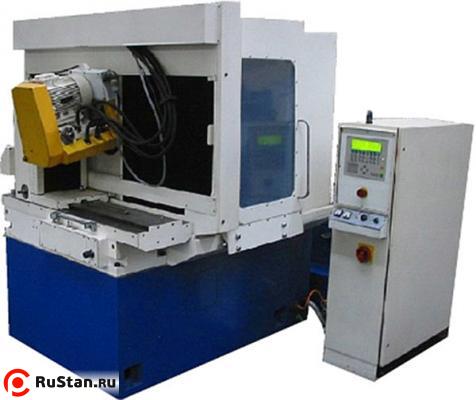

Полуавтомат заточной с ЧПУ для торцовых фрез ВЗ-652Ф2

Цена на 11.12.2016 г. - 5 371 306.00 руб. с НДС

Полуавтомат ВЗ-652Ф2 предназначен для заточки торцовых фрез диаметром 80…630 мм с режущей частью из твердого сплава, минералокерамики, инструментальной или быстрорежущей сталей. Заточка производится торцом абразивного, алмазного или эльборового круга с охлаждением или без него.

Особенности

Заточка, выполняемая с охлаждением торцом алмазного круга, сочетается с электроэрозионной правкой. На полуавтомате пооперационно затачивают все прямолинейные режущие кромки – главные, вспомогательные и переходные.

Параметры заточки – число зубьев, подача и число рабочих ходов предварительной обработки, подача и число рабочих ходов окончательной обработки, число ходов выхаживания – задаются оператором с панели управления. Коммерческое предложение на поставку системы автоматизированного проектирования управляющих программ для изготовления и заточки режущего инструмента на базе персонального компьютера, а также на поставку управляющих программ для обработки конкретных видов инструментов и других изделий высылается по желанию Покупателя отдельно.

Полуавтомат содержит перемещающуюся по станине шлифовальную бабку с механизмом правки и ком-пенсации износа шлифовального круга и бабку изделия, также перемещающуюся по станине перпендикулярно перемещению шлифовальной бабки. Шлифовальная бабка имеет возможность поворота оси вращения шлифовального круга в вертикальной плоскости, что обеспечивает настройку положения круга на получения заданного заднего угла резца фрезы. Бабка изделия может поворачиваться вместе с фрезой в горизонтальной плоскости, что позволяет вести на-стройку на величину угла в плане резца фрезы.

Возвратно-поступательное перемещение (осцилляция) шлифовального круга представляет собой продольную подачу при заточке, а перпендикулярное ему периодическое перемещение бабки изделия с фрезой - поперечную подачу. На корпусе бабки изделия установлена упорка, с помощью которой каждый затачиваемый резец фрезы последовательно устанавливается строго в определенное положение относительно плоскости заточки.


Характеристика системы управления SIEMENSSIMATICS7-300(Германия)

Использование современной системы управления SIMATIC S7-300 позволило значительно увеличить надежность и расширить функциональные возможности полуавтомата. Применение различных функциональных модулей самым оптимальным образом решило проблемы управления циклом полуавтомата.

Модули входных команд SM321, конструкция и схемотехника которых обеспечивает надежность работы, позволяет диагностировать срабатывание путевых переключателей и датчиков электросхемы полуавтомата, подключены к внешним электрическим цепям через оптронную развязку, что значительно повышает надежность и помехоустойчивость. Так, выход из строя одной из входных ячеек не влечет за собой выхода из строя остальных элементов входного модуля, потому что отсутствует гальваническая связь между внешними цепями электроавтоматики станка и собственно электросхемой модуля. Наличие каждого входного сигнала индицируется светодиодом, расположенным на лицевой панели модуля, что позволяет отслеживать факт срабатывания входных элементов.

Модули выходных команд SM322 использованы для связи с исполнительными элементами электроавтоматики станка. Следует отметить, что достаточно высокая нагрузочная способность выходных модулей позволяет непосредственно коммутировать магнитные пускатели и электромагниты гидрозолотников. Использование в выходных модулях релейного элемента также позволило гальванически развязать внешние цепи электроавтоматики и собственно электросхему модуля. Срабатывание каждого выходного сигнала отражается включением соответствующего светодиода, расположенного на лицевой панели модуля, что позволяет отслеживать факт срабатывания выходных элементов.

Модуль управления шаговым приводом FM353 совместно с модулем управления шаговым электродвигателем SINAMICSV60, а также высокоточный шаговый электродвигатель 1LF5 осуществляют управление процессом подачи. Применение специальных экранированных кабелей позволило значительно увеличить помехоустойчивость процесса.

Существенную роль в структуре устройства управления играет многофункциональная панель оператора OP177BDP. Использование панели оператора OP177BDP позволило исключить станочный пульт управления, т.к. органам управления, расположенным на панели, можно придать необходимые функции. Дисплей, распложенный на панели, позволил визуализировать весь процесс управления полуавтоматом. На экран выводится информация о величине снимаемого припуска, сообщения диагностического характера и другая информация.

Кроме того, надежные герметичные модули означают большую безопасность. Так, с помощью зарекомендовавших себя передних разъемов, можно менять модули без нового электромонтажа. Эти разъемы надежно закодированы от ошибочной установки, а клеммы нормированы.


Характеристики СУ SIEMENSSIMATICS7-300
Тип Программируемый контроллер
Ввод исходных данных С панели оператора
Информация, отображаемая на дисплее:
- в рабочем режиме Величина текущего припуска, количество отработанных зубьев
- в режиме диагностики Состояние входных и выходных команд
Количество управляемых координат 1

Шумовая характеристика

Шумовая характеристика соответствует СанПин 2.2.4/2.1.8.10-32-2002

Характеристика гидрооборудования
Рабочее давление в гидросистеме, МПа (кгс/см2) 2 (20)
Емкость бака гидростанции, л 63
Рабочая жидкость (масло) ИГНЕ-32 (ИГНСп-20)

Описание основных узлов полуавтомата

Станина

Чугунная отливка жесткой конструкции, на которой смонтированы узлы полуавтомата. В верхней части станины имеются наклонные желоба по которым СОЖ стекает в бак охлаждения. Зона резания закрыта ограждением с прозрачными окнами, которое легко сдвигается при наладке.


Бабка изделия

Жесткий чугунный корпус. Шпиндель смонтирован на высокоточных подшипниках. Деление на зуб фрезы происходит от гидродвигателя, управляемого фотоимпульсным преобразователем.


Привод подачи

Червячный редуктор привода подачи с вращением от шагового электродвигателя. Червяк с возможностью осевой регулировки для выборки люфта в зацеплении. Подача осуществляется посредством передачи винт-гайка качения высокой точности.


Бабка шлифовальная с механизмом правки

Шлифовальный шпиндель смонтирован на высокоточных подшипниках качения. Передача вращения на шпиндель от электродвигателя осуществляется с помощью поликлиновой ременной передачи. Круг правится с помощью алмаза, закрепленного на кронштейне с приводом от гидроцилиндра.


Технические характеристики ВЗ-652Ф2
Характеристика Значение
Предельные значения диаметров затачиваемых фрез, мм 80...630
Пределы чисел затачиваемых резцов 4...120
Предельные значения заднего угла, град. 5...23
Диаметр конусного отверстия в шпинделе бабки изделия по ГОСТ 15345-82 50 АТ6
Наибольшая масса устанавливаемой фрезы (с учетом массы оправки), кг 125
Наружный диаметр/высота абр. шлифовального круга тип 6 по ГОСТ 2424-83, мм 150/80
Наружный диаметр/высота абр. шлифовального круга 2724-0040 по ГОСТ 16172-90, мм 150/40
Наружный диаметр/высота абр. шлифовального круга 2723-0037 по ГОСТ 16170-91, мм 150/26
Диаметр конусного отверстия в шпинделе шлифовальной бабки по ГОСТ 25557-82 Морзе 4АТ6
Величина перемещения стола бабки изделия, мм 500
Угол поворота бабки изделия вокруг вертикальной оси, град. ±112
Величина перемещения шлифовальной бабки, мм:
вертикального 220
горизонтального по столу/со столом (наибольшее) 645/150
Угол поворота шлифовальной бабка вокруг горизонтальной оси, град. 25
Дискретность задания перемещений бабки изделия, мкм 1
Пределы частот вращения шпинделя бабки изделия при делении (регулируется бесступенчато), об/мин 4...30
Частота вращения шпинделя шлифовальной бабки, об/мин 1800,3600
Скорость установочного перемещения бабки изделия, мм/мин 8,420
Наибольшая величина припуска, снимаемого за один цикл заточки, мм 2,0
Мощность привода главного движения, кВт 2/2,65
Суммарная мощность установленных на полуавтомате электродвигателей, кВт 3,64/4,29
Габаритные размеры полуавтомата вместе с отдельно расположенными агрегатами и электрооборудованием (ДхШхВ), мм 2080×2210×1795
Масса полуавтомата с отдельно расположенным оборудованием, кг 2600

Форма оплаты, порядок поставки, доставка ВЗ-652Ф2, гарантийные обязательства:

  • Продажа станков ВЗ-652Ф2 осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
  • Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
  • Доставка грузов весом более 3тн. осуществляется транспортными автотранспортом Покупателя или Поставщика, а также ж/д транспортом.
  • Транспортные расходы по доставке товаров оплачивает Покупатель.
  • Гарантия на все товары 12 мес.
  • Компания-изготовитель оставляет за собой право на изменение комплектации и места производства товара без уведомления!

Обращаем Ваше внимание на то, что информация на сайте не является публичной офертой!
