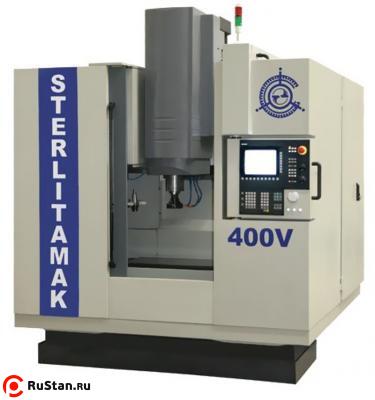

Фрезерный обрабатывающий центр с ЧПУ 400V

Цена на 14.11.2018 г. - запросить цену

  • Описание
  • Комментарии
  • Отзывы

Фрезерный обрабатывающий центр с ЧПУ 400V предназначен для комплексной обработки деталей из различных конструкционных материалов в условиях единичного, мелкосерийного и серийного производства.

Выполняет операции сверления, зенкерования, развертывания, получистового и чистового растачивания отверстий, нарезания резьбы метчиками и фрезами, фрезерования.

Возможность оснащения поворотным столом для четырехкоординатной обработки

Возможность оснащения щупами для измерения детали и инструмента


Технические характеристики фрезерного обрабатывающего центра 400V

Характеристика Значение
Параметры cтола
Размер рабочей поверхности стола, мм 400x900
Ширина направляющего паза, мм 18Н7
Количество Т-образных пазов 3
Наибольшее расстояние от торца шпинделя до стола, мм 560
Наибольшая масса обрабатываемой детали, кг 400
Шпиндель
Конус шпинделя (DIN 69871) SK 40
Пределы частот вращения шпинделя, об/мин 0...8000
Номинальный крутящий момент на шпинделе, Нм 44,6
Перемещения
Наибольшие перемещения по осям, мм
- продольное перемещение стола (Х) 540
- поперечное перемещение колонны (Y) 400
- вертикальное перемещение шпиндельной бабки (Z) 450
Точность позиционирования, мм 0,005
Диапазон рабочих подач по координатам, мм/мин 1…15000
Скорость быстрого перемещения по всем осям, м/мин 15…30
Инструментальный магазин
Емкость инструментального магазина, шт. 20
Время смены инструмента, сек . 12
Наибольший диаметр инструмента, устанавливаемого
в магазине [без пропуска гнезд], мм
125 [80]
Наибольшая длина инструмента,
устанавливаемого в шпинделе станка, мм
250
Наибольшая масса оправки, устанавливаемой в магазине, кг 10
Характеристика электрооборудования
Мощность двигателя главного привода, кВт 7
Номинальная частота вращения, об/мин 1500
Максимальная частота вращения, об/мин 8000
Суммарная мощность установленных на станке электродвигателей, кВт 17,7 / 21,7
Система ЧПУ SIEMENS SINUMERIK 802D sl
Прочие характеристики
Габаритные размеры, мм 2400x2200x2640
Общая площадь станка в плане, кв.м.,
не более(с учетом открытых дверей шкафа)
6,1
Масса 400V , кг 4700

Перемещение по осям

Ось Х - продольное перемещение стола

Ось Y - поперечное перемещение колонны

Ось Z - вертикальное перемещение шпиндельной бабки

Фрезерный обрабатывающий центр с ЧПУ 400V - Перемещение по осям

Перемещение по осям

Фрезерный обрабатывающий центр с ЧПУ 400V - Зона резания

Зона резания

Комментарии и вопросы:

Комментариев пока нет, но ваш может быть первым.

Отзывы:

Отзывов пока нет, но ваш может быть первым.

Форма оплаты, порядок поставки, доставка 400V , гарантийные обязательства:

  • Продажа станков 400V осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
  • Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
  • Доставка грузов весом более 3тн. осуществляется транспортом Покупателя или Поставщика, а также ж/д транспортом.
  • Транспортные расходы по доставке товаров оплачивает Покупатель.
  • Гарантия на все товары 12 мес.
  • Компания-изготовитель оставляет за собой право на изменение комплектации и места производства товара без уведомления!

Обращаем Ваше внимание на то, что информация на сайте не является публичной офертой!
