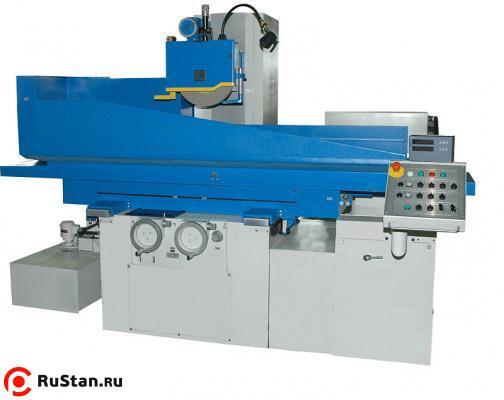

Плоскошлифовальный станок ОШ-400 x44 предназначен для высокоточной обработки плоских поверхностей различных изделий, а с применением приспособлений для профилирования шлифовального круга и установки деталей – профильных поверхностей, пазов, уступов, а также шлифования торцом круга.

Выпускается в исполнениях:

Особенности станка:

  • Высокая жесткость и виброустойчивость станка ОШ-400 x44 за счет рациональной конструкции станины, крестового суппорта, колонны, стола и шлифовальной головки гарантирует стабильную точность и чистоту обработки;
  • Плавное высокоточное безлюфтовое позиционирование за счет применения в узлах подач шариковинтовых пар качения;
  • Все рабочие перемещения станка ОШ-400 x44 автоматизированы;
  • Возможно применение комплектующих изделий электрооборудования ведущих мировых производителей SIEMENS, BALLUFF;
  • Базовые детали станка ОШ-400 x44 из чугуна.

Технические характеристики плоскошлифовального станка ОШ-400 x44

Характеристика ОШ-400 x44
Размер рабочей поверхности (зеркала) стола, мм. 400 х 800
Класс точности В (ГОСТ 8-82)
Наибольшее расстояние от зеркала стола до оси шпинделя, мм. 650
Параметры шлиф.круга (D наружн. / d посадочн. / B), мм. 400 х 127 х 80
Наибольшее продольное перемещение стола, мм. 810
Наибольшее перемещение суппорта, мм. 445
Рабочие подачи стола, м/мин 1 - 30
Рабочие подачи суппорта, мм/ход 0,3 - 40
Рабочая подача шлифовальной головки, мм. 0,002 - 0,08
Наибольшая масса заготовки, кг. 400 (с приспособлением и магнитной плитой)
Плоскостность, полученная на образце изделия, мкм. 4
Параллельность, полученная на образце изделия, мкм. 5
Шероховатость поверхности, полученная на образце изделия, Ra 0,16
Размер образца изделия (определение точностных характеристик), мм. 400 х 150 х 120
Мощность привода главного движения, кВт 7,5
Номинальное напряжение питания, В 380
Габаритные размеры, мм. 3200 х 2540 х 2140
Масса ОШ-400 x44 , кг. 3600

Стандартная комплектация:

  • Система охлаждения с насосом подачи СОЖ и магнитным сепаратором ее очистки;
  • Гидростанция привода стола и смазки;
  • Шлифовальный круг с фланцами;
  • Быстроизнашиваемые запасные части, инструмент и принадлежности.

Дополнительная комплектация:

  • электромагнитная плита;
  • механизм правки шлифовального круга;
  • устройство цифровой индикации по координатам Y и Z.
