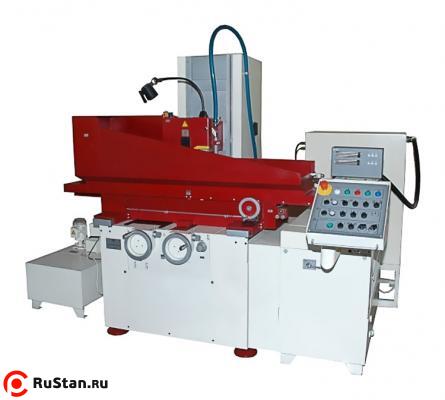

Плоскошлифовальный станок ОШ-550 x30

Цена на 26.02.2017 г. - 3 448 227.00 руб. с НДС

Плоскошлифовальный станок ОШ-550 x30 предназначен для высокоточной обработки плоских поверхностей различных изделий, а с применением приспособлений для профилирования шлифовального круга и установки деталей – профильных поверхностей, пазов, уступов, а также шлифования торцом круга.

Выпускается в исполнениях:

Особенности ОШ-550 x30:

  • Высокая жесткость и виброустойчивость станка ОШ-550 x30 за счет рациональной конструкции станины, крестового суппорта, колонны, стола и шлифовальной головки гарантирует стабильную точность и чистоту обработки;
  • Плавное высокоточное безлюфтовое позиционирование за счет применения в узлах подач шариковинтовых пар качения;
  • Все рабочие перемещения станка ОШ-550 x30 автоматизированы;
  • Возможно применение комплектующих изделий электрооборудования ведущих мировых производителей SIEMENS, BALLUFF;
  • Базовые детали станка ОШ-550 x30 из чугуна.


Технические характеристики плоскошлифовального станка ОШ-550 x30
Характеристика Значение
Размер рабочей поверхности стола, мм. 320 х 630
Класс точности В (ГОСТ 8-82)
Наибольшее расстояние от зеркала стола до оси шпинделя, мм. 650
Параметры шлиф.круга (D наружн. / d посадочн. / B), мм. 300 х 127 х 63
Наибольшее продольное перемещение стола, мм. 670
Наибольшее перемещение суппорта, мм. 385
Рабочие подачи стола, м/мин 2 - 30
Рабочие подачи суппорта, мм/ход 0,3 - 40
Величина подачи шлифовальной головки, мм. 0,002 - 0,08
Масса заготовки, кг. 270 (с приспособлением и магнитной плитой)
Плоскостность, полученная на образце изделия, мкм. 4
Параллельность, полученная на образце изделия, мкм. 5
Шероховатость поверхности, полученная на образце изделия, Ra 0,16
Размер образца изделия (определение точностных характеристик), мм. 380 х 150 х 120
Мощность привода главного движения, кВт 7,5
Наибольшие размеры обрабатываемых поверх-й:
Длина,мм
Ширина,мм
Высота(от зерк.стола),мм

630;
320/440(без вых. шлиф.кр.);
500;
Напряжение питания, В 380
Габаритные размеры (LxBxH), мм. 2715х2105х2140
(2800х2150х2360 в упаковке)
Масса, кг. 3400
(4050 брутто)

Стандартная комплектация:

  • Станок в сборе;
  • Система охлаждения с насосом подачи СОЖ и магнитным сепаратором очистки;
  • Гидростанция привода стола и смазки;
  • Пульт управления;
  • Электрошкаф;
  • Опора регулируемая 3Е711В.90.0.010 – 5 шт.;
  • Оправка ОШ-450.90.0.201.1-01 – 1 шт.;
  • Прихват 3Е711ВФ1.90.0.204-02 – 4 шт.;
  • Приспособление (державка) для правки шлифовального круга 3Е70.П30-01 – 1 шт.;
  • Фланец шлифовального круга (в комплекте со шлифовальным кругом установлен на станке) - 1 шт.;
  • Фланец шлифовального круга (без шлифовального круга, в ящике ЗИП) - 1 шт.;
  • Быстроизнашиваемые запасные части, инструмент и принадлежности;
  • Руководство по эксплуатации.

Дополнительная комплектация:

  • электромагнитная плита 7208-0063 исп. 05;
  • приспособления для профильного шлифования, расширяющие технологические возможности.;
