Цена для юр. и физ. лиц
11 656 961 руб.
с НДС - на 15.12.2018 г.
Модель:
ОРША-60120
Артикул:
ОРША-60120
Изготовитель: Белоруссия
  • Описание
  • Комментарии
  • Отзывы

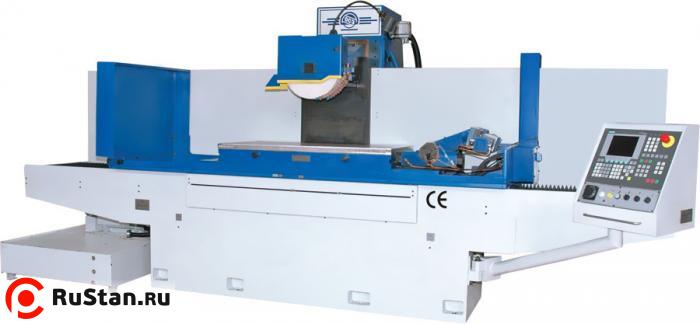

Плоскошлифовальный станок ОРША-60120 предназначен для высокоточной обработки как плоских поверхностей так и профилей, представляющих собой сочетания отрезков, прямых, дуг, окружностей и других точно заданных кривых в прямоугольной системе координат. Профилирование шлифовального круга осуществляется с помощью вращающегося алмазного ролика, установленного на столе путем перемещения шлифовальной головки по координатам Y и Z посредством ЧПУ.

Варианты исполнения:

  • правка круга на столе (основное исполнение);
  • правка круга на головке (исполнение 01);
  • без правки круга для шлифования плоских поверхностей и профилей (исполнение 02).

Особенности конструкции

  • Колонна перемещается по линейным направляющим STAR фирмы REXROTH;
  • Направляющие скольжения стола с полимерным покрытием;
  • Закаленные стальные направляющие перемещения шлифовальной головки на роликовых опорах качения;
  • Перемещение стола от гидроцилиндра;
  • Автоматическая смазка продольных и вертикальных направляющих;
  • Система ЧПУ SINUMERIK 802 C/802 D;
  • Обратная связь с помощью фотоимпульсных преобразователей фирмы HEIDENHAIN;
  • Шариковые винтовые пары для поперечного и вертикального перемещений.

Технические характеристики ОРША-60120
Характеристика Значение
Размер рабочей поверхности стола, мм. 600 х 1200
Класс точности В (ГОСТ 8-82)
Наибольшее расстояние от зеркала стола до оси шпинделя, мм. 800
Параметры шлиф.круга (D наружн. / d посадочн. / B), мм. 400 х 127 х 20-100
Скорость продольного перемещения (подачи) стола, м/мин 2 - 28 (ось Х)
Предел рабочих подач поперечного перемещения стола, мм/ход 0,3 - 20 (ось Y)
Пределы рабочих подач вертикального перемещения шлифовальной головки, мм/ход 0,001 - 0,3 (ось Z)
Количество управляемых координат 3
Наибольший размер обрабатываемого изделия (LxBxH), мм. 1200 х 600 х 590
Масса ОРША-60120 заготовки, кг. 1200 (с плитой и приспособлением)
Плоскостность, полученная на образце изделия, мкм. 6
Параллельность, полученная на образце изделия, мкм. 8
Шероховатость поверхности, полученная на образце изделия, Ra 0,32
Размер образца изделия (определение точностных характеристик), мм. 710 х 300 х 200
Мощность привода главного движения, кВт 11,0
Напряжение питания, В 380
Габаритные размеры (LxBxH), мм. 4800 х 3850 х 2250
Масса, кг. 8500

Комментарии и вопросы:

Комментариев пока нет, но ваш может быть первым.

Отзывы:

Отзывов пока нет, но ваш может быть первым.

Похожие товары

Код товара: 36997
Ø405мм / 1200мм / х600мм / 7.50кВт / 380В / 6500кг
Код товара: 36999
Ø405мм / 2000мм / х600мм / 7.50кВт / 380В / 8500кг

Форма оплаты, порядок поставки, доставка ОРША-60120 , гарантийные обязательства:

  • Продажа станков ОРША-60120 осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
  • Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
  • Доставка грузов весом более 3тн. осуществляется транспортом Покупателя или Поставщика, а также ж/д транспортом.
  • Транспортные расходы по доставке товаров оплачивает Покупатель.
  • Гарантия на все товары 12 мес.
  • Компания-изготовитель оставляет за собой право на изменение комплектации и места производства товара без уведомления!

Обращаем Ваше внимание на то, что информация на сайте не является публичной офертой!
