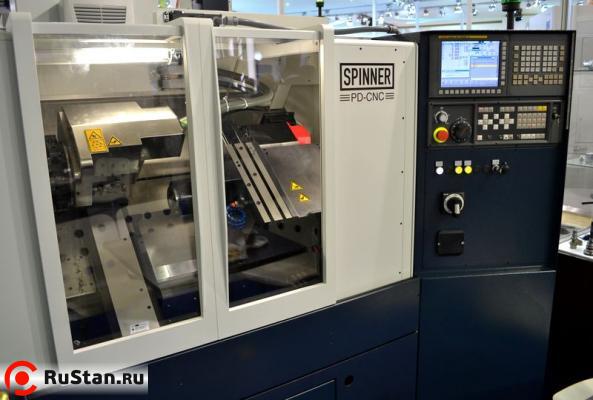

Токарный обрабатывающий центр SPINNER PD/A

Цена на 20.11.2017 г. - запросить цену

Токарный обрабатывающий центр SPINNER PD/A относится к компактным прецизионным станкам серии PD и отвечают наивысшим требованиям к точности геометрии, размеров и чистоты поверхности токарных деталей малых и средних размеров. Станок может быть представлен в различных исполнениях - от простого чистового станка до полностью автоматизированной токарной ячейки, чтобы в зависимости от требований производства соответствовать характеру мелкосерийной или массовой обработки. Страна производства - Германия.

Станина, рабочий стол, координат

Станки серии PD устанавливаются на мощное основание с системой внутреннего охлаждения. Жесткая чугунная станина, и каленые и шлифованные направляющие обеспечивают высокую жесткость конструкции. Поперечные салазки имеют без зазорные направляющие с пред напряжёнными, планетарными винтовыми парами для перемещений под нагрузкой и с линейной измерительной системой для точного позиционирования в диапазоне 1 мкм. Все направляющие закалены и шлифованы.

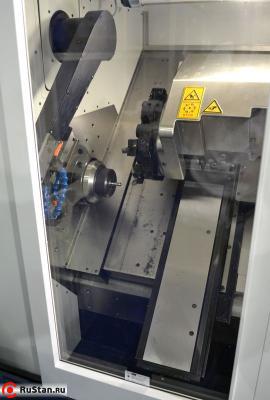

Рабочая зона полностью закрыта с уплотнением зазоров. Защитная дверь с двумя створками и защитным устройством обеспечивают быстрый и безопасный доступ для смены детали или при настройке станка.

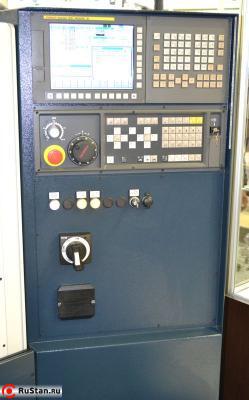

Система ЧПУ

Станки ряда PD комплектуются самой современной системой числового управления GE Fanuc серии i. Эта новая система класса CNC является самой компактной в мире. В качестве процессора используется Pentium-процессор (Серия 18i) или 486DX2 (Серия 21i). Система оснащена быстродействующей электроавтоматикой, сокращающей длительность станочных циклов и программой диагностики для отображения статуса станка.

Прочее

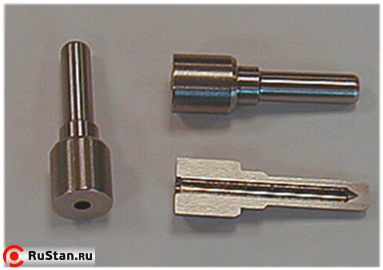

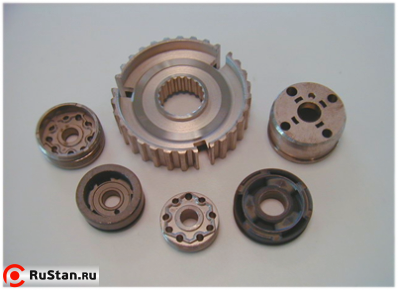

Станки серии PD изготавливаются в нескольких вариантах. В основном варианте станок оснащен двумя управляемыми от ЧПУ линейными осями (X и Z) и инструментальной линейкой (линейным револьвером). Шпиндель имеет максимальную частоту вращения 5000 или 8000 об/мин при отверстии шпинделя 32 или 42 мм. Это базовый вариант уже достаточно оснащен для производства прецизионных деталей. Следующий, более оснащенный вариант, включает в себя револьверную головку для установки режущих инструментов и заднюю бабку для обработки деталей типа вал. Следующий, наиболее оснащенный вариант имеет три управляемые оси (X, Y и Z). В сочетании с приводом вращения на инструменты станок позволяет выполнять широкий спектр сверлильных и фрезерных работ. Во всех вариантах может быть реализована автоматическая подача прутка – от простого устройства с приводом от подвешенного груза до автоматического загрузочного магазина. Посредством портального загрузчика с управлением от ЧПУ станок превращается в автоматическую токарную ячейку с полной автоматизацией загрузки и разгрузки деталей.

Базовая комплектация

  • оптические линейки Heidenhain по осям X / Z
  • планетарные роликовые ходовые винты для удвоения жесткости
  • ультрапрецизионные шпиндели
  • программируемое в ЧПУ усилие зажима
  • низкие усилия зажима для мягких деталей
  • превосходная повторяемость зажима
  • регулировка биения цанговых патронов до нескольких микрон
  • жесткая литая чугунная станина с закаленными направляющими скольжения
  • компактная конструкция станков, минимальная занимаемая площадь
  • настоящая наклонная станина 40º
  • линейные инструменты в дополнение к револьверной головке (для станков серии PD)
  • револьверные головки на 8 позиций (станки SB/B-ххх) или на 12 позиций (станки PD/B-ххх)
  • высокоскоростные серворевольверные головки на 16 позиций (станки SB/С-ххх и PD/C-xxx)
  • половина позиций с приводным инструментом (станки с индексом МС)
  • ось С для фрезерных операций (станки с индексом МС)
  • оснащение станков субшпинделем (модели PD/C-S и PD/C-SMC)

Технические характеристики токарного обрабатывающего центра SPINNER PD/A

Характеристика PD/A
Макс. диаметр изделия типа диск, мм300
Макс. диаметр обработки тел типа вал100
РМЦ, мм500
Оси
Максимальное перемещение оси Х, мм120
Макс перемещение по оси Z, мм400
Быстрые перемещения по оси Z, мм/мин12
Быстрые перемещения по оси Х, мм/мин12
Рабочая подача, мм/мин
Диаметр ШВП/шаг ось Z, мм
Диаметр ШВП/шаг ось Х, мм
Тип и мощность сервопривода по оси X
Тип и мощность сервопривода по оси Z
Тип направляющих Хкачения
Тип направляющих Zкачения
Точность позиционирования по осям X/Z, мм± 0,002
Повторяемость позиционирования осей X/Z, мм± 0,0004
Угол наклона станины, град40
Ширина направляющих, мм
Шпиндельная бабка
Диаметр 3х кулачкового патрона, мм140
Диапазон скоростей шпинделя, об/мин8.000
Диаметр отверстия шпинделя, мм42
Максимальный диаметр прутка, мм40
Торец шпинделя110
Внутренний диаметр подшипника шпинделя
Мощность э/д шпинделя (продолжительно), кВтS 6,5 /F 3,7
Мощность э/д шпинделя (30 минут), кВт
Момент на шпинделе (продолжительно), НмS 18 / F 23
Момент на шпинделе (30 минут), Нм
Тип привода шпинделяременная
Тип э/д шпинделясерво
Противошпиндель
Диапазон скоростей шпинделя 2, об/мин-
Размер патрона 2, мм-
Конус шпинделя2-
Мощность шпинделя 2, продолжительно, кВт-
Мощность шпинделя 2, (30минут), кВт-
Момент на шпинделе2, продолжительно, Нм-
Момент на шпинделе2 (30 минут), Нм-
Резцедержка
Число интструментов, шт-
Тип резцедержкилинейная
Размер хвостовика режущего инструмента, мм12х12
Время смены инструмента – верт. револьверная головка,с
Время смены инструмента – гориз. револьверная головка, с
Точность позиционирования револьверной головки, мм
Мощность э/д приводного инстумента, кВт0,12
Обороты приводного инструмента, об/мин5500
Задняя бабка
Перемещение задней бабки, мм400 (от ЧПУ)
Выдвижение пиноли задней бабки, мм100
Диаметр пиноли, мм40
Конус пиноли гидравлической задней бабки, №пневмо MK2
Конус пиноли механической задней бабки, №-
Прочее
Потребляемая мощность, кВА20
Система ЧПУSiemens/Fanuc
Наличие транспортера стружкиопция
Емкость бака СОЖ, л55
Емкость гидростанции, л-
Вес нетто, кг2.100
Вес брутто, кг
Габаритные размеры, мм2400х1300х1700

Форма оплаты, порядок поставки, доставка SPINNER PD/A, гарантийные обязательства:

  • Продажа станков SPINNER PD/A осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
  • Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
  • Доставка грузов весом более 3тн. осуществляется транспортом Покупателя или Поставщика, а также ж/д транспортом.
  • Транспортные расходы по доставке товаров оплачивает Покупатель.
  • Гарантия на все товары 12 мес.
  • Компания-изготовитель оставляет за собой право на изменение комплектации и места производства товара без уведомления!

Обращаем Ваше внимание на то, что информация на сайте не является публичной офертой!
