Токарный обрабатывающий центр SPINNER TC400-52

Цена на 18.11.2017 г. - запросить цену

Токарный обрабатывающий центр SPINNER TC400-52 – это компактный прецизионный токарный станок, отвечающий самым высоким требованиям в области геометрии, чистоты поверхности и размерной точности обтачиваемых деталей малых и средних размеров. Станок комплектуется самой современной системой ЧПУ, обеспечивающей возможность эффективной обработки при величине партии деталей от одной штуки. Данная модель отличается широкими технологическими возможностями при небольшой занимаемой площади.

Применение

Станки серии TC400 обладают широкими возможностями применения. На них может производиться обработка или доработка высокоточных и прецизионных деталей практически во всех отраслях промышленности. Основными областями применения этих станков являются точная механика, оптика, производство медицинской техники, компьютеров, деталей пневматических и гидросистем, автомобильная и авиационная промышленность. Станки также находят применение в производстве изделий электроники, шарикоподшипников, бытовой техники и украшений, как например, часов и пишущих узлов, в инструментальной промышленности, а также в научных и учебных учреждениях.

Станина, рабочий стол, координаты

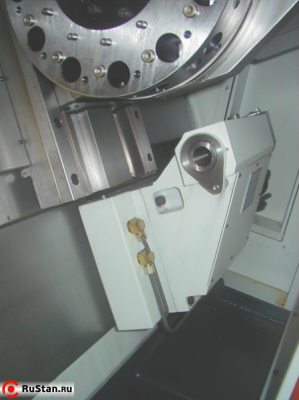

Станки серии TC собираются на толстостенном стальном основании, которое несет на себе станину, шпиндельный узел и подвижные части. Массивная станина, поперечные салазки и шпиндельная бабка изготовлены из вибропоглощающего высокопрочного чугуна

Блок крестового суппорта имеет беззазорные направляющие скольжения. Все направляющие закалены и отшлифованы.

Рабочее пространство полностью герметизировано и закрыто вовне. Раздвижная дверь и защитные приспособления обеспечивают быстрый и безопасный доступ к переключению на обработку другого изделия или при наладке машины.

Система ЧПУ

Станок TC400-52 оснащен наиболее современной версией ЧПУ GE Fanuc серии i-series. Система оснащена быстродействующей электроавтоматикой, сокращающей длительность станочных циклов и программой диагностики для отображения статуса станка.

Современные цифровые приводы подачи и вращения шпинделя позволяют обрабатывать разные материалы с высокой скоростью, точностью и производительностью. Обслуживание системы ЧПУ удобное и несложное. Серия i по сравнению с предшествующими поколениями позволяет обслуживающему персоналу быстрее достигать цели с меньшими усилиями в обслуживании. По запросу система может быть оснащена языком цехового программирования (MANUAL GUIDE i) без замены железа или изменения вида рабочего места. Рядом с монитором системы находится разъем для карт памяти PCMCIA, которые используются для быстрого сохранения данных управляющих программ, параметров и т.д. Электрическое оборудование станка выполнено в соответствии со стандартом DIN EN 60204-1.

Преимущества конструкции

  • Исполнение с задней бабкой или субшпинделем
  • Новейшие системы ЧПУ Fanuc 31iTA или Siemens 840D SolutionLine
  • Диалоговое программирование
  • Большой диаметр обработки и большая рабочая зона
  • Настоящая ось Y, встроенная в конструкцию станины (опция)

Технические характеристики токарного обрабатывающего центра SPINNER TC400-52:

Характеристика TC400-52
Макс. диаметр изделия типа диск, мм400
Макс. диаметр обработки тел типа вал280
РМЦ, мм550
Оси
Максимальное перемещение оси Х, мм200
Макс перемещение по оси Z, мм515
Быстрые перемещения по оси Z, мм/мин24
Быстрые перемещения по оси Х, мм/мин15
Рабочая подача, мм/мин
Диаметр ШВП/шаг ось Z, мм
Диаметр ШВП/шаг ось Х, мм
Тип и мощность сервопривода по оси X
Тип и мощность сервопривода по оси Z
Тип направляющих Хскольжения
Тип направляющих Zскольжения
Точность позиционирования по осям X/Z, мм± 0,003
Повторяемость позиционирования осей X/Z, мм± 0,001
Угол наклона станины, град60
Ширина направляющих, мм
Шпиндельная бабка
Диаметр 3х кулачкового патрона, мм210
Диапазон скоростей шпинделя, об/мин5.000
Диаметр отверстия шпинделя, мм52
Максимальный диаметр прутка, мм50
Торец шпинделяA6
Внутренний диаметр подшипника шпинделя90
Мощность э/д шпинделя (продолжительно), кВт/td>15
Мощность э/д шпинделя (30 минут), кВт19
Момент на шпинделе (продолжительно), Нм96
Момент на шпинделе (30 минут), Нм121
Тип привода шпинделямотор-шпиндель
Тип э/д шпинделясерво
Противошпиндель
Диапазон скоростей шпинделя 2, об/мин-
Размер патрона 2, мм-
Конус шпинделя2-
Мощность шпинделя 2, продолжительно, кВт-
Мощность шпинделя 2, (30минут), кВт-
Момент на шпинделе2, продолжительно, Нм-
Момент на шпинделе2 (30 минут), Нм-
Резцедержка
Число интструментов, шт12
Тип резцедержкиVDI30, серво
Размер хвостовика режущего инструмента, мм
Время смены инструмента – верт. револьверная головка,с-
Время смены инструмента – гориз. револьверная головка, с0.2
Точность позиционирования револьверной головки, мм
Мощность э/д приводного инстумента, кВтS 1.1/ F 3
Обороты приводного инструмента, об/мин4500
Задняя бабка
Перемещение задней бабки, мм500
Выдвижение пиноли задней бабки, мм125
Диаметр пиноли, мм60
Конус пиноли гидравлической задней бабки, №MK4
Конус пиноли механической задней бабки, №-
Прочее
Потребляемая мощность, кВА32
Система ЧПУSiemens/ Fanuc
Наличие транспортера стружкиленточный, опция
Емкость бака СОЖ, л180
Емкость гидростанции, л10
Вес нетто, кг3000
Вес брутто, кг
Габаритные размеры, мм2100 х 1350 х 1800
Буквенные обозначенияS - Siemens, F - Fanuc

Варианты комплектации

- Абсолютные энкодеры по осям- оптические линейки по осям X / Z
- Гидравлический полый зажимной цилиндр для обработки пруткауправляемая ЧПУ задняя бабка или субшпиндель
- Ось C шпинделя с прямой измерительной системой для фрезерных операций- регулируемое низкое усилие зажима главного и/или субшпинделя
- 12-ти позиционная скоростная AC-серворевольверная головка с временем смены инструмента 0,3 сек.опции системы ЧПУ (увеличение памяти, контроль износа инструмента и т.д.)
- Централизованная смазка всех осей и ШВПдиалоговое программирование "Shop-Turn" или "Manual-Guide i"
- Наклонная станина с реальным углом в 45˚- специальный пакет для твердого точения

Форма оплаты, порядок поставки, доставка SPINNER TC400-52, гарантийные обязательства:

  • Продажа станков SPINNER TC400-52 осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
  • Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
  • Доставка грузов весом более 3тн. осуществляется транспортом Покупателя или Поставщика, а также ж/д транспортом.
  • Транспортные расходы по доставке товаров оплачивает Покупатель.
  • Гарантия на все товары 12 мес.
  • Компания-изготовитель оставляет за собой право на изменение комплектации и места производства товара без уведомления!
