Токарный автомат продольного точения JINN FA SMART-60Y

Цена на 19.11.2017 г. - запросить цену

Токарный автомат продольного точения JINN FA SMART-60Y предназначен для токарной обработки сложных и точных деталей из калиброванного холоднотянутого прутка круглого, шестигранного и квадратного сечения или из труб в условиях серийного производства.


Технические характеристики токарного автоматического станка JINN FA SMART-60Y

Характеристики SMART-60Y
Максимальный диаметр обрабатываемой заготовки, мм60
Максимальная длина обработки, мм130
Максимальное перемещение по оси X, мм300
Максимальное перемещение по оси Y, мм 432
Максимальное перемещение по оси Z, мм 150
Максимальный диаметр радиального сверления приводным инструментом, мм16
Максимальный диаметр нарезания резьбы приводным инструментом, ммМ12
Количество позиций инструмента для радиальной обработки6
Количество позиций инструмента для осевой обработки4
Количество позиций приводного инструмента для радиальной обработки4
Количество позиций приводного инструмента для осевой обработки4
Размер режущего инструмента, мм20 х 20 х 110 ~ 155
Количество управляемых осей (4)C / X / Y / Z
Диаметр сквозного отверстия в шпинделе, ммØ 75
Диапазон частот вращения шпинделя, об/мин45 ~ 3500
Скорость вращения приводного инструмента для радиальной обработки, об/мин3000
Скорость вращения приводного инструмента для осевой обработки, об/мин3000
Ускоренные перемещения по осям X / Z / Y, м/мин16
Мощность электродвигателя шпинделя, кВт7,5
Мощность электродвигателя привода подач по осям X / Z / Y, кВт1,5
Мощность электродвигателя приводного инструмента для радиальной обработки, кВт1,5
Мощность электродвигателя приводного инструмента для осевой обработки, кВт 1,5
Мощность электродвигателя станции СОЖ, кВт0,375х2
Потребляемая мощность станка, кВт17
Емкость бачка лубрикатора системы автоматической смазки, л 2
Емкость бака СОЖ, л300
Габаритные размеры, мм2785 х 1920 х 1900
Масса JINN FA SMART-60Y станка, кг3370

Стандартная комплектация

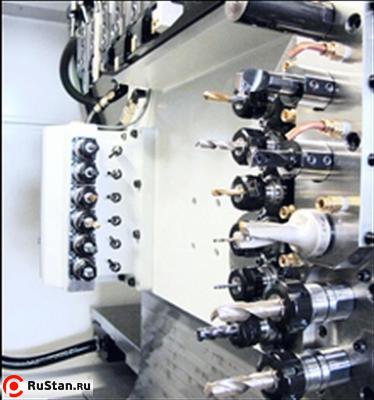

  • Держатель инструмента для радиальной обработки на 6 позиций
  • Держатель инструмента для осевой обработки на 4 позиции
  • Держатель приводного инструмента для радиальной обработки 4 позиции
  • Держатель приводного инструмента для осевой обработки 4 позиции
  • Осветительное устройство
  • Теплообменник электрошкафа

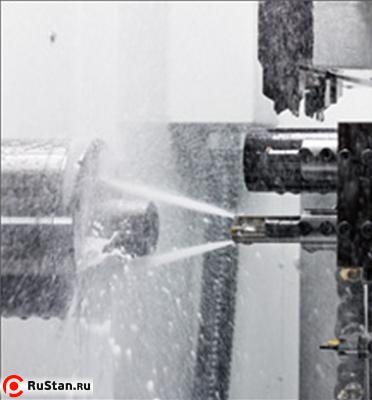

  • Система охлаждения зоны резания
  • Ограждение
  • Ящик с инструментом для обслуживания станка
  • Опоры для установки станка 4 шт.
  • Переходные втулки для осевого инструмента (Ø 8, 10, 12, 16, 20 мм)
  • Педаль зажима (разжима) гидравлического патрона
  • Цанговый патрон
  • Ось С
  • Руководство по эксплуатации станка
  • Руководство по эксплуатации ЧПУ
  • Руководство по техобслуживанию ЧПУ

Дополнительное оснащение

  • Конвейер для готовых деталей
  • Конвейер для стружки
  • Тележка для стружки
  • Стабилизатор напряжения
  • Устройство подачи прутка ВА-65 (1,2 м)

Форма оплаты, порядок поставки, доставка JINN FA SMART-60Y, гарантийные обязательства:

  • Продажа станков JINN FA SMART-60Y осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
  • Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
  • Доставка грузов весом более 3тн. осуществляется транспортом Покупателя или Поставщика, а также ж/д транспортом.
  • Транспортные расходы по доставке товаров оплачивает Покупатель.
  • Гарантия на все товары 12 мес.
  • Компания-изготовитель оставляет за собой право на изменение комплектации и места производства товара без уведомления!
