Токарный станок с ЧПУ с наклонной станиной RAIS T250 CNC

Цена на 19.11.2017 г. - 6 269 112.00 руб. с НДС

Токарный станок с наклонной станиной RAIS Т250 CNC с наклонной станиной предназначен для выполнения черновой, чистовой токарной обработки, выполнения операций тонкого и финишного точения, сверловки, расточки, чистовой обработки отверстий, нарезания резьбы, выполнения фрезерных операций, деталей различных конфигураций, с выполнением обработки различных элементов на внешних участках детали.

На станке при использовании соответствующего металлорежущего инструмента возможна обработка как конструкций из алюминия и других низколегированных сплавах, так и высокопрочных материалов высокой твёрдости, прошедших термическую обработку.

Область применения станка: мелкосерийное и серийное производство, преимущественно фланцы

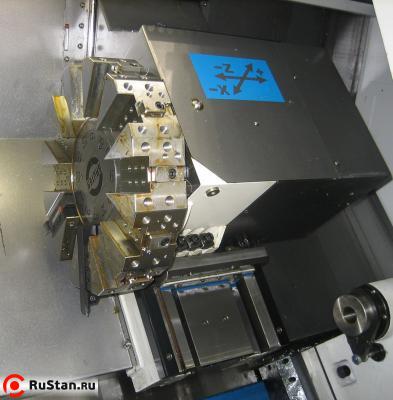

Револьверная головка

Токарные станки комплектуются 8-и и 12-и позиционными револьверными головками, обладающие массивной конструкцией и большой жёсткостью, что позволяет работать на повышенных режимах и обрабатывать "тяжёлые" материалы.

Револьверная головка VMA T200Станки оснащаются револьверными головкамиVMA. Диск револьверной головки на 8 позиций приводятся в движение с помощью гидравлики станка. Данная схема работы револьверной головки отличается высокой надежностью, долговечностью и простотой конструкции.
Вращение диска осуществляется как по, так и против часовой стрелки, по кратчайшему пути к следующей позиции, которая будет осуществлять следующую операцию обработки детали.


Данная револьверная головка имеет малое время индексации от одной позиции к ближайшей, всего 0,35 с.

За дополнительную плату токарный центр может оснащаться револьверной головкой Baruffaldi TBMA с приводным инструментом позволяющая вести Приводная револьверная головка TBMA VDI40фрезеровани и сверление по оси и радиусу, наличие оси С на обоих шпинделях позволяет производить надпись - маркировку детали с помощью фрезы.

Жёсткая литая чугунная конструкция.

Предприятие "RAIS" при изготовлении оборудования использует только высококачественное тонкостенное литьё.
Каждая новая машина на этапе разработки и проектирования проходит анализ по методу конечных элементов (FIA-Finite Element Analysis) с целью выявления зон, склонных к повышенным напряжениям и деформациям.
Данный подход обеспечивает отличную жёсткость станка в целом, минимальные деформации под нагрузкой и отсутствие вибраций в процессе работы.

Литые чугунные элементы станины, шпиндельная бабка, суппорты и стол имеют демпфирирующий запас, более чем в 10 раз превосходящий сварные конструкции, что немедленно сказывается в процессе работы.
Шпиндельная бабка имеет термически стабилизированную конструкцию с рёбрами охлаждения, что исключает температурные деформации в течении длительных циклов обработки.

Шпиндель

Преднастроенные на заводе шпиндель, оснащённый прецизионными подшипниками P4 от таких известных фирм как SKF, NSK, FAG, имеют минимальное радиальное биение и осевой люфт, что в сочетании с высокой жёсткостью шпиндельной бабки позволяет достигать высоких скоростей вращения, отсутствия вибраций и прецизионной точности при обработке тяжёлых материалов.

Все шарико-винтовые передачи преднатянутого типа, что позволяет исключить люфты, а также плавное преобразование крутящего момента в поступательное движение исполнительного механизма.

На станке используются ШВП от таких известных производителей, как THK, IBL, STAR, и REXROTH.

Рабочая зона станка полностью закрыта. Это обеспечивает защиту, как оператора, так и помещения от стружки и брызг СОЖ.

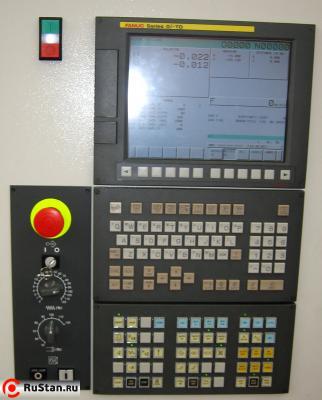

Обрабатывающий центр T200 стандартно оснащаются системой ЧПУ FANUC 0i Mate - ТB, но пожеланию клиента можно установить и системы FANUC 0i-TC, FANUC 18i-MB, Heidenhain TNC425M или Siemens 802D.

В качестве исполнительных приводов используются цифровые привода серии FANUC Power Mate i-MODEL D.

Связь между устройством управления и приводами осуществляется посредством шины PROFIBUS.
Система подготовки управляющих программ реализована на базе персонального компьютера, представляет собой WINDOWS- приложение и работает независимо от центра.

Программа имеет дружественный интуитивно понятный интерфейс.

Станок по желанию заказчика комплектуется моторизированной рукой Renishaw HPMA позволяющей выполнять привязку инструмента в ручном и автоматическом режимах, а также контролировать износ и поломку инструмента.

Технические характеристики токарного станка с RAIS Т250 CNC

Характеристика T250
Максимальный диаметр обработки над станиной, мм 550
Максимальный диаметр устанавливаемый над суппортом, mm 330
Максимальный диаметр обработки (с рев. гол. VDI / с 8-ми поз. гол.) mm 250/350
Ход по X mm 220
Ход по Z (максимальная длина) mm 550
Угол наклона суппорта гр. 45
Высота центра (над полом) mm 950
Передний торец шпинделя (A2-8)

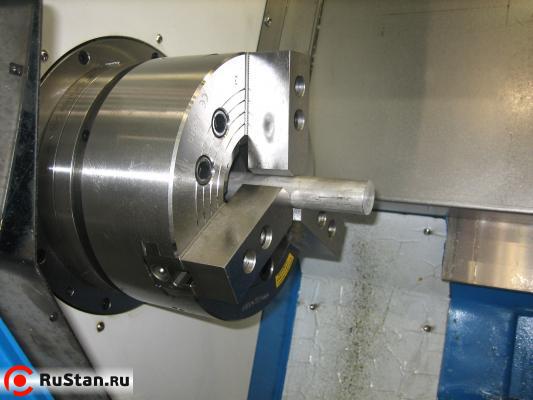

Диаметр патрона 210 (8"), 254 (10")
Тип патрона Гидравлический
Диаметр отверстия шпинделя mm 62
Максимальный диаметр прутка mm 52
Максимальные обороты (стандартно/опция) об/мин 4500
Двигатель шпинделя Fanuc ?12/7000i
Мощность главного двигателя (постоянная / до 30 мин.) кВт 15/18,5
Быстрый ход по осям X , Z mm X 12, Z 20
Тип двигателей X , Z Fanuc 12/3000is
Тип направляющих Прямоугольные стальные
Диаметр шариковой винтовой пары mm 32
Двигатель револьверной головки Mitsubishi 0,85 kW/Fanuc C8/2000i
Диаметр инструментального диска mm 410, 318
Тип инструментального диска VMA HYD. LS-160A-8T, 8 позиционный
Количество инструментов 12 / 8
Сечение резца mm 25x25
Макс. диаметр инструмента с цилиндрическим хвостовиком mm 40
Ход инструмента под центром шпинделя mm 27
Конус Морзе пиноли МК5
Диаметр пиноли mm 95
Ход пиноли mm 125
Максимальное усилие на пиноль kg 1007 (30кг/см2)
Система ЧПУ Fanuc 0i-Mate TB
Система смазки направляющих автоматическая
Объем резервуара охлаждающей жидкости л. 165
Занимаемая площадь mm 1625x3910x1842
Вес RAIS T250 Т250 kg 4700

Стандартная комплектация

  • Гидроцилиндр для затягивания кулачков патрона Ф254 мм.
  • 10-позиционная VDI 30 (40)револьверная голова (не приводная).
  • Система ЧПУ Fanuc 0i-TD.
  • Двигатель шпинделя FANUC 18kW.
  • FANUC AC серво двигатели.
  • Ориентирование шпинделя и возможность жесткого резьбонарезания метчиком (только Fanuc ).
  • Плоские направляющие с прямолинейностью 0,005мм на 1000мм.
  • Точность ШВП 0,01мм на 500мм.
  • Полная защита рабочей зоны.
  • Автоматическая смазка направляющих.
  • Гидравлическая станция с воздушным охлаждением.
  • Двухцветная сигнальная лампа.
  • Освещение рабочего пространства.
  • Педали управления – 2шт, для зажима патрона (с возможностью выбора работы с внутренними и внешними кулачками) и движения пиноли задней бабки.

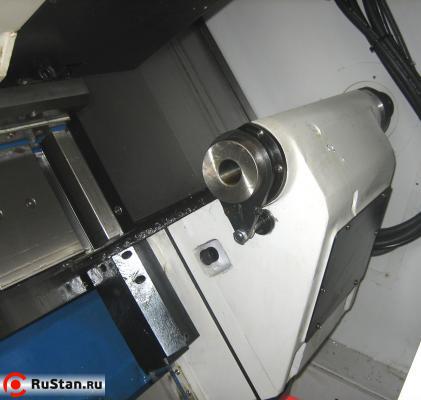

  • Задняя бабка с гидравлической пинолью.
  • Вращающийся центр МК5.
  • Державки инструмента и комплект втулок - 4шт.
  • RS 232 интерфейс и вход с флаш карты
  • Охлаждение электрошкафа.
  • Помпа СОЖ, 10 атм.
  • Трансформатор 380/220V (для систем FANUC )
  • Комплект ключей для обслуживания.
  • Руководство управления FANUC 0i-TD (комплект на CD, русский язык).
  • Руководство по обслужванию станка.
  • Фундаментные и регулирующие болты
  • Знак CE

Опции:

  • Датчик измерения (коррекции) инструмента.
  • Шпиндель с отверстием Ф76 мм 3500об/мин.
  • Ось С на шпинделе.
  • Револьверная голова ТВМА-200VDI30/8/12 с возможностью установки приводного инструмента.
  • Автоматический уловитель деталей.
  • ZF редуктор, понижающий 1:2.
  • Стружкотранспортер и тележка для стружки.
  • Устройство для подачи прутка ФЕДЕК -Ф65мм/1500мм.
  • Устройство для подачи прутка ФЕДЕК -Ф42мм/3000мм.
  • Устройство для подачи прутка ФЕДЕК -Ф20мм/3000мм.
  • CNC FANUC 0i-TD 10,4'+ “Manual guide i” (CAD-CAM пакет и 3D графика).
  • Держатель VDI 30 (40) для приводного инструмента 0 градусов.
  • Держатель VDI 30 (40) для приводного инструмента 90 градусов.
  • Держатель VDI 30 (40) радиальный для резцов.
  • Держатель VDI 30 (40) осевой для резцов.
