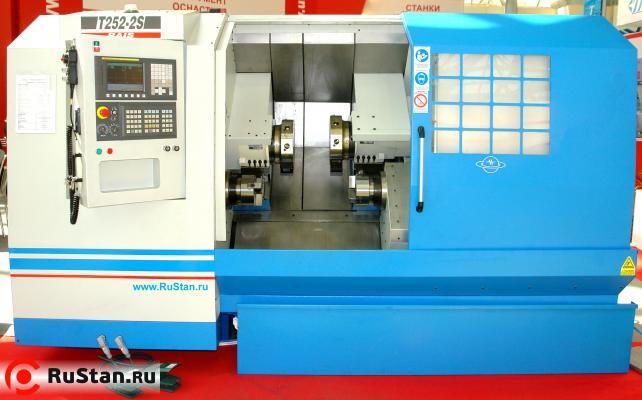

Токарный центр с ЧПУ с двумя револьверными головками и противошпинделем RAIS Т252 2S

Цена на 20.11.2017 г. - 10 202 258.00 руб. с НДС

Токарный центр с ЧПУ с двумя револьверными головками и противошпинделем RAIS Т252 2S с наклонной станиной предназначен для выполнения черновой, чистовой токарной обработки, выполнения операций тонкого и финишного точения, сверловки, расточки, чистовой обработки отверстий, нарезания резьбы, выполнения фрезерных операций, деталей различных конфигураций, с выполнением обработки различных элементов на внешних участках детали.

На станке при использовании соответствующего металлорежущего инструмента возможна обработка как конструкций из алюминия и других низколегированных сплавах, так и высокопрочных материалов высокой твёрдости, прошедших термическую обработку.

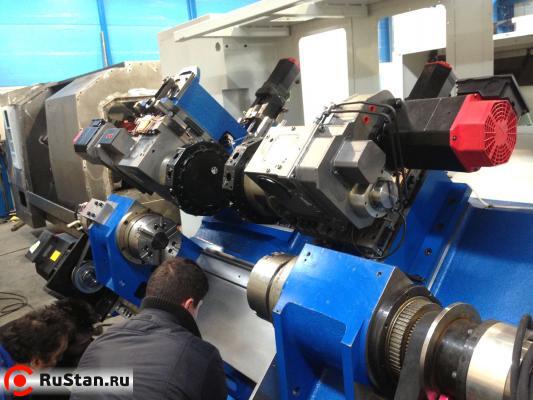

Структура станка с двумя револьверными головкамим

Область применения станка: мелкосерийное и серийное производство, преймущественно фланцы

Револьверная головка

Токарные станки комплектуются 8-и и 12-и позиционными револьверными головками, обладающие массивной конструкцией и большой жёсткостью, что позволяет работать на повышенных режимах и обрабатывать "тяжёлые" материалы.

Револьверная головка VMA T200Станки оснащаются револьверными головкамиVMA. Диск револьверной головки на 8 позиций приводятся в движение с помощью гидравлики станка. Данная схема работы револьверной головки отличается высокой надежностью, долговечностью и простотой конструкции.
Вращение диска осуществляется как по, так и против часовой стрелки, по кратчайшему пути к следующей позиции, которая будет осуществлять следующую операцию обработки детали.

Данная револьверная головка имеет малое время индексации от одной позиции к ближайшей, всего 0,35 с.

За дополнительную плату токарный центр может оснащаться револьверной головкой Baruffaldi TBMA с приводным инструментом позволяющая вести Приводная револьверная головка TBMA VDI40фрезеровани и сверление по оси и радиусу, наличие оси С на обоих шпинделях позволяет производить надпись - маркировку детали с помощью фрезы.

Жёсткая литая чугунная конструкция

Предприятие "RAIS" при изготовлении оборудования использует только высококачественное тонкостенное литьё.
Каждая новая машина на этапе разработки и проектирования проходит анализ по методу конечных элементов (FIA-Finite Element Analysis) с целью выявления зон, склонных к повышенным напряжениям и деформациям.
Данный подход обеспечивает отличную жёсткость станка в целом, минимальные деформации под нагрузкой и отсутствие вибраций в процессе работы.

Литые чугунные элементы станины, шпиндельная бабка, суппорты и стол имеют демпфирирующий запас, более чем в 10 раз превосходящий сварные конструкции, что немедленно сказывается в процессе работы.
Шпиндельная бабка имеет термически стабилизированную конструкцию с рёбрами охлаждения, что исключает температурные деформации в течении длительных циклов обработки.

Шпиндель

Преднастроенные на заводе шпиндель, оснащённый прецизионными подшипниками P4 от таких известных фирм как SKF, NSK, FAG, имеют минимальное радиальное биение и осевой люфт, что в сочетании с высокой жёсткостью шпиндельной бабки позволяет достигать высоких скоростей вращения, отсутствия вибраций и прецизионной точности при обработке тяжёлых материалов.

Все шарико-винтовые передачи преднатянутого типа, что позволяет исключить люфты, а также плавное преобразование крутящего момента в поступательное движение исполнительного механизма.

На станке используються ШВП от таких известных производителей, как THK, IBL, STAR, и REXROTH.

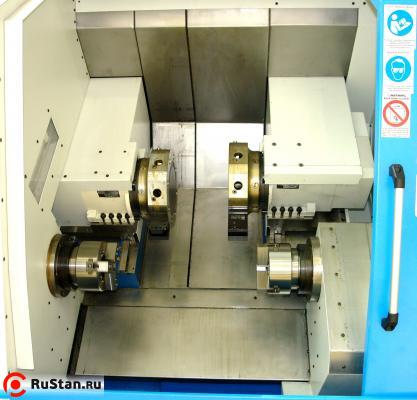

Рабочая зона станка полностью закрыта. Это обеспечивает защиту, как оператора, так и помещения от стружки и брызг СОЖ.

Токарный центр с ЧПУ с двумя револьверными головками, противошпиндель Т252 2S стандартно оснащаются системой ЧПУ FANUC 0i Mate - ТB , но пожеланию клиента можно установить и системы FANUC 0i-TC, FANUC 18i-MB, Heidenhain TNC425M или Siemens 802D.

В качестве исполнительных приводов используются цифровые привода серии FANUC Power Mate i-MODEL D.

Связь между устройством управления и приводами осуществляется посредством шины PROFIBUS.
Система подготовки управляющих программ реализована на базе персонального компьютера, представляет собой WINDOWS- приложение и работает независимо от центра.

Программа имеет дружественный интуитивно понятный интерфейс.

Станок по желанию заказчика комплектуется моторизированной рукой Renishaw HPMA позволяющей выполнять привязку инструмента в ручном и автоматическом режимах, а также контролировать износ и поломку инструмента.

Технические характеристики токарного обрабатывающего центра RAIS Т252 2S

Характеристика Т252 2S
Максимальный диаметр обработки Ø 210 mm (8-поз. голова)
Ø 200 mm (12 VDI голова)
перемещение по оси Х1 (правая голова) 170 + 15 mm
перемещение по оси Х2 (левая голова) 170 + 15 mm
перемещение по оси Z1 280 мм
перемещение по оси Z2 780 мм
Угол наклона станины 45
Высота оси шпинделя (от пола) 1020 mm
Шпиндель: 1й Шпиндель 2й Шпиндель
конус шпинделя А2-5 (опция: A2-6) А2-5 (опция: A2-6)
диаметр отверстия в шпинделе Ø 51 mm (Ø 65 mm) Ø 51 mm (Ø 65 mm)
Максимальный диаметр обрабатываемого прутка Ø 42 mm (Ø 51 mm) Ø 42 mm (Ø 51 mm)
Максимальная скорость вращения шпинделя 6000 (4500)rpm 6000(4500) rpm
диаметр патрона Ø 169 (210)mm Ø 169 (210)mm
Двигатель шпинделя (непрерывно/30 min) Fanuc iP 15/6000
11 / 15 kW
Fanuc iP 12/6000
11 / 15 kW
Зажим патрона Гидравлический
Передний подшипник шпинделя (внутренний диаметр) Ø 80 mm
Задний подшипник шпинделя (внутренний диаметр) Ø 70 mm
Оси:
быстрые перемещения по X/Z 12 / 20 m/min
серво двигатели по X & Z Fanuc iS 12/3000, 11 Nm
Тип направляющих Линейные направляющие - размер 30(X1); 30(X2); 32(Z1); 40(Z2);
Револьверная голова:
количество 2
диаметр 160 мм
инструментальный диск 8,10,12 неподвижных призматических (Опция: 12 VDI3425/30)
количество инструментов 8 / 12 шт.
размер сечения резца 25 х 25 mm
максимальный диаметр осевого инструмента Ø 32 mm
двигатель револьверной головы Fanuc / Mitsubishi 0.55 kW
ход инструмента за центр шпинделя 15 mm
Общие:
ЧПУ FANUC 0i-TD
Система смазки Automatic
Объем бака СОЖ 220 л
Габаритные размеры (приблизительно) 1622 x 3316 x 1911 mm
Вес RAIS Т252 2S Т252 2S (приблизительно) 4700 kg


Стандартная комплектация

  • ЧПУ Fanuc 0i-TD
  • Две панели управления
  • Manual guide 0i
  • Динамический дисплей управления
  • Ножная педаль управления зажимом патрона
  • Автоматическая система смазки
  • Система охлаждения
  • Сквозной гидравлический патрон
  • Набор твердых кулачков
  • Набор мягких кулачков
  • Освещение рабочей зоны
  • 2 x шпинделя A2-5, 6000 rpm
  • 2 x 8-позиционных револьверных головы
  • Стружечный конвейер

Похожие товары


Токарный станок с ЧПУ LCC 1000 CNC
Токарный станок ZMM LCC 1000 CNC
Ø над станиной1070мм / 30.00кВт / 380В / 9300кг

Токарно карусельный станок CK5116 с ЧПУ
Токарно-карусельный станок CK5116 с ЧПУ
Ø над станиной1600мм / 30.00кВт / 380В / 12100кг

Токарно-карусельный станок CK5123 с ЧПУ
Токарно-карусельный станок CK5123 с ЧПУ
Ø над станиной2300мм / 30.00кВт / 380В / 19800кг

Токарно карусельный станок DMTG CJK5110 с ЧПУ
Токарно-карусельный станок DMTG CJK5110 с ЧПУ
Ø над станиной1000мм / 22.00кВт / 380В / 7100кг

Форма оплаты, порядок поставки, доставка RAIS Т252 2S, гарантийные обязательства:

  • Продажа станков RAIS Т252 2S осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
  • Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
  • Доставка грузов весом более 3тн. осуществляется транспортом Покупателя или Поставщика, а также ж/д транспортом.
  • Транспортные расходы по доставке товаров оплачивает Покупатель.
  • Гарантия на все товары 12 мес.
  • Компания-изготовитель оставляет за собой право на изменение комплектации и места производства товара без уведомления!
