Тяжелый горизонтальный обрабатывающий центр ИЗТС ИР1600МФ4

Цена на 22.07.2017 г. - запросить цену

Тяжелый горизонтальный обрабатывающий центр ИЗТС ИР1600МФ4 - станок с поперечным и продольным перемещением стойки, расточным шпинделем диаметром 160 мм, с четырьмя управляемыми осями и автоматической сменой инструмента. Предназначен для обработки крупногабаритных корпусных деталей длиной до 8м и высотой до 3 м. Станки могут исполняться с поворотно-подвижными столами габаритами1600х2000, 2000х2500, 2900х3500мм, грузоподъемностью 16, 25 или 40 тонн, инструментальными магазинами на 64 или 80 инструментов, подачей СОЖ «на» и «через» инструмент.

В настоящее время станок ИР1600МФ4 комплектуется системой ЧПУ, комплектом приводов и двигателей ф. Siemens, измерительными системами ЛИР или Heidenhain, импортными защитами направляющих, импортной гидравликой и пневматикой.

Конструктивные особенности:

  • прецизионные шарико-винтовые пары по всем осям;
  • стальная телескопическая или рулонная защита направляющих;
  • бесконсольная термосимметричная конструкция шпиндельной бабки;
  • расположение шпиндельной бабки внутри стойки портального типа гарантирует высокую жесткость и виброустойчивость при работе в тяжелых режимах и обеспечивает высокую точность обработки;
  • фрезерный шпиндель в радиальном направлении смонтирован в двух прецизионных двухрядных цилиндро-роликовых подшипниках, а в аксиальном направлении - в двух прецизионных двухрядных радиально-упорных подшипниках;
  • на фрезерном шпинделе могут устанавливаться фрезы с помощью специального фланца, входящего в комплект поставки станка;
  • на правом торце стойки станков установлен лифт с индивидуальным приводом, на котором расположено рабочее место оператора;
  • на левом торце стойки станка модели ИР1600МФ4 смонтировано устройство автоматической смены инструмента с магазином на 80 инструментов и двухзахватным поворотным манипулятором;
  • автоматическая централизованная система дозированной смазки.

Технические характеристики расточного станка ИЗТС ИР1600МФ4

Технические характеристики ИР1600МФ4
Диаметр расточного шпинделя, мм 160
Конус шпинделя 2-50ГОСТ25827(SK50) (* 3-50ГОСТ25827)
Мощность главного привода, кВт 40 (* 50)
Скорость вращения шпинделя, об/мин 5...1600 (* 5...2000)
Максимальный крутящий момент на выдвижном шпинделе, Нм 3500
Максимальный крутящий момент на фрезерном шпинделе, Нм 6000

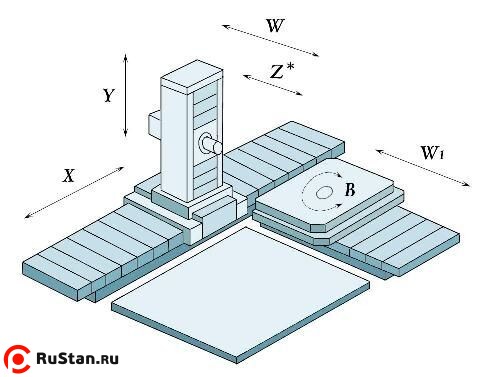

Перемещение рабочих органов
- ось Х (стол поперечно) 3200 (* 8000 и более без ограничения)
- ось Y (шпиндельная бабка вертикально) 2500 (* 3200)
- ось Z (расточной шпиндель) 1000
- ось W (стойка продольно) 1250
-ось В (поворотный стол) 360
Скорости быстрых перемещений, м/мин 6 (* 10)
Размеры рабочей поверхности стола, мм 1600х2000 (* 2000х2500; 2900х3500; 2000х3000)
Грузоподъемность стола, кг 16000 (* 25000 (2000х2500;2000х3000); 40000 (2900х3500))
Электрооборудование (СЧПУ+привода) Siemens+Siemens (* Fanuc+Fanuc; NC110+Siemens)
Класс точности ГОСТ2110 Н (*Р )
Точность позиционирования по осям, мм 0,01 (* 0,008)
Точность повторяемости позиционирования, мм 0,005 (* 0,004)
Габаритные размеры (с приставным оборудованием), мм
- ширина 11560
- длина 17800
- высота 7000
Масса ИЗТС ИР1600МФ4 станка, кг 69700

* - по специальному заказу

Дополнительные принадлежности:

  • поворотно-подвижные столы с управлением от системы ЧПУ станка:
    -модели ИРС2000 с рабочей поверхностью 2000х1600 мм
    -модели ИРС2500 с рабочей поверхностью 2500х2000 мм
    -модели ИРС3500 с рабочей поверхностью 3500 х 2900 мм
  • стендовые плиты 4000х2700 мм, 8000х2700 мм
  • вспомогательный инструмент (оправки, державки, расточные головки и пр.)
  • навесные инструментальные головки (угловая фрезерная головка, удлинитель и пр.)
  • угольники
  • навесная планшайба
  • измерительные головки ф. Renishaw

Форма оплаты, порядок поставки, доставка ИЗТС ИР1600МФ4, гарантийные обязательства:

  • Продажа станков ИЗТС ИР1600МФ4 осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
  • Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
  • Доставка грузов весом более 3тн. осуществляется транспортными автотранспортом Покупателя или Поставщика, а также ж/д транспортом.
  • Транспортные расходы по доставке товаров оплачивает Покупатель.
  • Гарантия на все товары 12 мес.
  • Компания-изготовитель оставляет за собой право на изменение комплектации и места производства товара без уведомления!
