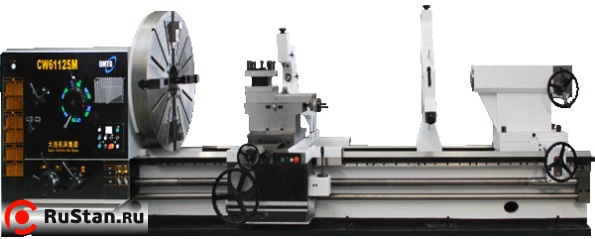

Тяжелый токарный станок DMTG CW61125M/8000

Цена на 20.11.2017 г. - запросить цену

Тяжелый токарный станок DMTG CW61125M/8000 уже стоит на службе у многих крупных предприятий Российской Федерации. Возможность обработки крупных заготовок силовым резаньем, делает этот станок незаменимым в сфере производства деталей для нефтяной, газовой индустрии, а так же тяжелого машиностроения. Производитель станка, корпорация Dalian Machine Tool Group использует в своем производстве заимствованные технологии Японского и Германского производства, что позволило достичь максимального качества исполнения агрегатов станка, сама же станина выполнена из качественного чугуна и имеет закалочный слой соответствующий показателю HRC50. Технологии литья станины отработанны еще с времен СССР.

Характеристики конструкции

Вес обрабатываемой заготовки при помощи поддержки в люнетах, может достигать до пяти тонн. Максимальный диаметр изделия типа диск 1250 мм, диаметр обработки тел типа вал 880 мм, максимальный диаметр изделия обрабатываемого в выемке станины (Гапе) соответствует 1650 мм, ширина Гапа 600 мм.

Расстояние между центрами от полутора до восьми метров. Диаметр отверстия шпинделя 130 мм, максимальная скорость вращения 315 об./мин. Шпиндель имеет 21 скорость прямого вращения и 12 при реверсе. Мощность привода главного движения 22 кВт. Вращающий момент передается от шкива двигателя на  шкив I вала через 5 клиновых ремней. Станок CW61125M имеет сбалансированные габариты по ширине и высоте, которые не превышают 2-х метров , что позволяет экономить на рабочей площади. Длинна станка зависит от необходимого РМЦ.

Подачи суппорта реализуются от ходового винта (56 подач) и двигателя ускоренного перемещения.

Пиноль задней бабки имеет возможность выбора дискретности подачи - 1:1 или 1:20

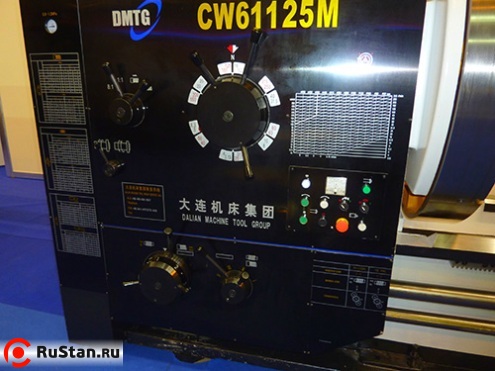

Двери гитары и электрошкафа оснащены датчиками контроля закрытия, при срабатывании приведут к останову шпинделя и подач. Амперметр на шпиндельной бабке покажет реальную нагрузку на станок во время обработки.

Со станком поставляется необходимый набор инструмента, анкерные болты, масленка.

Опционально можно заказать

  • Комплект оптических линеек с устройством цифровой индикации компании SINO.
  • Защитный кожух на патрон.
  • Среднеразмерный вращающийся центр.
  • Подвижный, неподвижный люнеты.

Технические характеристики тяжелого токарного станка DMTG CW61125M/8000
Характеристика Значение
Макс. диаметр изделия типа диск, мм 1250
Макс. диаметр обработки тел типа вал, мм 880
Макс. диаметр обработки в гапе, мм 1650
Ширина гапа, мм 600
РМЦ, макс длина заготовки, мм 8000
Макс. вес заготовки, кг 5000
Торец шпинделя
Отверстие шпинделя, мм 130 (160 опция)
Конус отверстия шпинделя Метрический 140
Количество скоростей шпинделя, ступеней 21 ступень вперед, 12 - реверс
Диапазон скоростей шпинделя, об/мин вперед: 3.15...315. реверс: 4.5...390
Количество подач 56
Диапазон продольной подачи 1:1, мм/об
Диапазон продольной подачи 16:1, мм/об
Быстрые продольные перемещения суппорта, м/мин 3.740
Быстрые поперечные перемещения суппорта, м/мин 1.870
Шаг продольного ходового винта, мм 0.05
Шаг поперечного ходового винта, мм 0.05
Количество нарезаемых резьб/ шаг, мм 1...120/44
Размеры хвостовика инструмента, мм
Макс. угол поворота поворотной части суппорта, град ±90°
Макс. перемещение резцедержки, мм 300
Макс. допустимое усилие резания, Н
Макс. допустимое усилие подачи, Н
Диаметр пиноли задней бабки, мм 160
Перемещение пиноли задней бабки, мм 300
Конус пиноли задней бабки Метрический 80
Мощность э/д шпинделя, кВт 22
Система СОЖ, проток л/мин 10
Масса DMTG CW61125M/8000 станка нетто, кг 18500
Масса станка брутто, кг 19500
Габариты станка ДхШхВ 10950x1910х1955

Варианты комплектации

- Масленка

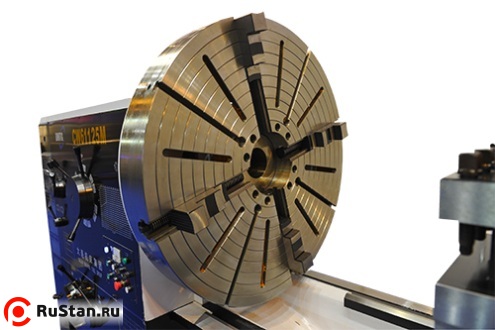

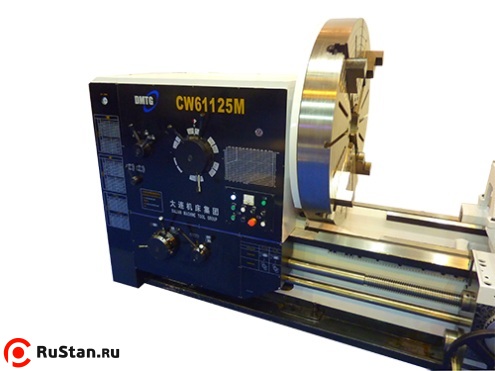

3-х кулачковый патрон 4-х кулачковый патрон
Планшайба Люнет неподвижный
Система освещения Подвижный люнет
- Инструмент/ключи

Форма оплаты, порядок поставки, доставка DMTG CW61125M/8000, гарантийные обязательства:

  • Продажа станков DMTG CW61125M/8000 осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
  • Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
  • Доставка грузов весом более 3тн. осуществляется транспортом Покупателя или Поставщика, а также ж/д транспортом.
  • Транспортные расходы по доставке товаров оплачивает Покупатель.
  • Гарантия на все товары 12 мес.
  • Компания-изготовитель оставляет за собой право на изменение комплектации и места производства товара без уведомления!

Обращаем Ваше внимание на то, что информация на сайте не является публичной офертой!
