Цена для юр. и физ. лиц
1 606 585 руб.
с НДС - на 28.03.2024 г.
  • Описание
  • Комментарии
  • Отзывы

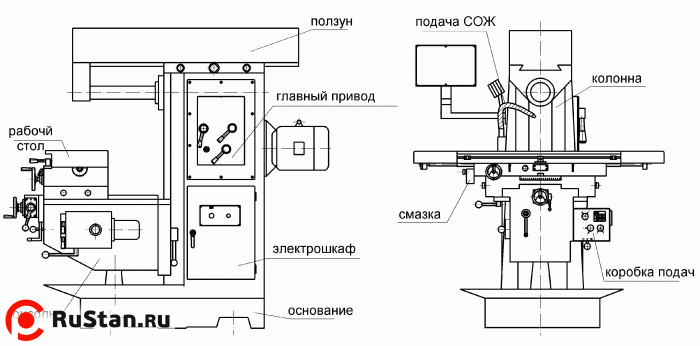

Универсальный консольно-фрезерный станок DMTG XW6136 состоит из основания, колонны, консоли, устройства поворота стола, рабочего стола, главной трансмиссии, ползуна, салазок, коробки подач, системы смазки и охлаждения, электрической системы, пульта управления.

Накладная вертикальная фрезерная головка и возможность поворота рабочего стола делают станок широкоуниверсальным. 24 скорости вращения шпинделя позволяют обрабатывать различные материалы подходящим инструментом. Система передач шпинделя монтируется в основании и приводится в действие при помощи фланцевого двигателя мощностью 4 кВт. Двигатель станка XW6136 подсоединяется к системе передач при помощи ведущего вала, который сообщает энергию шпинделю через посредство системы шестеренок и подвижных зубчатых колес. Главная передача: главный двигатель->ведущий вал->шестерни и подвижные зубчатые колеса->шпиндель. Ползун выдвигается на необходимое расстояние с помощью специальной рукоятки, если используется вертикальный шпиндель, то ползун можно полностью отвести из рабочей зоны.

Консоль, коробка подач

Коробка подач расположена на правой части консоли. Трансмиссия реализует возможность ускоренного подъема/опускания консоли и подачу от коробки скоростей по 3 осям. Прямоугольные направляющие Y, Z и ласточкин хвост по оси Х. Оси, не принимающие участия в перемещении - могут быть зафиксированы, что позволит улучшить качество мехобработки поверхности. Реализована возможность выборки люфта в направляющих клиньями, а в гайке оси Х - специальным регулировочным винтом. Станция смазки рычажного типа расположена слева на рабочем столе.

Электрическая часть

Выносной пульт оператора позволяет управлять направлением вращения шпинделя, осуществлением подачи по осям. Нажатие аварийного грибка останавливает вращение и подачу. Включение подачи СОЖ. УЦИ(опция) фиксируется на пульте оператора и отображает реальное положение оси. Система освещения включает в себя фонарь с мощной лампой. УЦИ и оптические линейки повышают удобство работы на станке и реализуют функцию отображения реального положения оси, что удобнее чем работа по лимбу.


Технические характеристики фрезерного станка DMTG XW6136

Характеристика Значение
Размер стола (Д х Ш), мм1320х360
Ширина и количество Т-образных пазов, мм х шт14х3
Макс. вес заготовки, кг400
Оси
Продольное перемещение, мм1000
Поперечное перемещение, мм300
Вертикальное перемещение, мм400
Диапазон продольной подачи, мм/мин20~420/16
Диапазон поперечной подачи, мм/мин22~393/16
Диапазон вертикальной подачи, мм/мин10~168/16
Автоматическое продольное перемещение, мм1000
Автоматическое поперечное перемещение, мм300
Автоматическое вертикальное перемещение, мм400
Скорость быстрых продольных перемещений, мм/мин1290
Скорость быстрых поперечных перемещений, мм/мин1205
Скорость быстрых вертикальных перемещений, мм/мин513
Тип направляющих оси Хласточкин хвост
Тип направляющих оси Yпрямоугольные
Тип направляющих оси Zпрямоугольные
Поворот рабочего стола, град+/-45
Шпиндель
Количество шпинделей1
Диапазон/ Кол-во скоростей вертикального шпинделя-
Диапазон/ Кол-во скоростей горизонтального шпинделя, об/мин58~1800/12
Конус вертикального шпинделя (7:24)ISO50
Конус горизонтального шпинделя (7:24)ISO50
Расстояние от оси верт. шпинделя до направляющих колонны, мм-
Расстояние от торца верт. шпинделя до поверхности стола, мм175~575
Расстояние от оси гор. шпинделя до поверхности стола, мм0~400
Диаметр оправки инструмента, мм
Максимальный угол вращения вертикальной фрезерной головки, град+/-360
Максимальный диаметр фрезерования, мм
Максимальный диаметр сверления, мм
Ход пиноли шпинделя, мм-
Мощность
Мощность э/д вертикального шпинделя, кВт-
Мощность э/д горизонтального шпинделя, кВт4
Мощность э/д подачи, кВт1.1
Мощность э/д подачи СОЖ, кВт0.09
Потребляемая мощность станка, кВА5.5
Габаритные размеры (Д х Ш х В), мм2070х2050х1950
Масса нетто, кг2300
Масса брутто, кг2500

Варианты комплектации

Базовая комплектацияОпции
Система подачи СОЖтиски
Освещение рабочей зоны-
Набор инструмента для обслуживания станкаУЦИ и оптические линейки по 3 осям
Документация на русском языке
