Расточный универсальный станок SMTCL TPX6111

Цена на 26.07.2017 г. - запросить цену

Расточный универсальный станок SMTCL TPX6111 предназначен для выполнения таких операций как развертывания отверстий, сверление, фрезерование, нарезания резьбы метчиком, для подрезки торцов и т.д. в среднегабаритных корпусных деталях. Класс точности-Н. Шпиндель диаметром 110 мм выдвигается из шпиндельной бабки, конус Морзе 6 или iso50(опция) для установки инструментальных оправок,встроенную планшайбу с радиальным суппортом - основные технологические характеристики станка.

Станки серии TPX, оснащены радиальными резцедержателями подрезной головки; с радиальными резцовыми салазками, что позволяет растачивать отверстия большого диаметра, выполнять нарезание наружной резьбы, обточку торцевых поверхностей, растачивание кольцевых канавок и т.д.

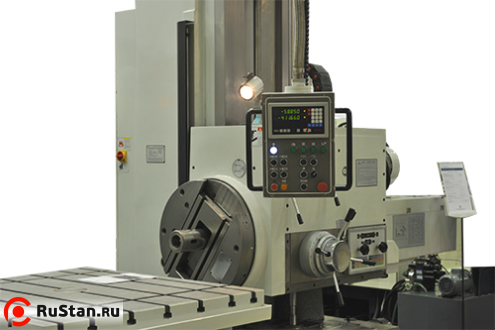

Станок состоит из станины, передней колонны, передней бабки, верхних и нижних резцовых салазок, задней стойки, противовеса шкива и т.д.

Передняя бабка станка перемещается в вертикальном направлении вдоль направляющих колонны, рабочий стол может перемещаться в продольном и в поперечном направлениях по станине и поворачиваться.

Особенности TPX6111:

  • Механизм смены скорости главного движения и механизма подачи управляются централизованно при помощи гидравлики, что значительно упрощает рабочий процесс, делая его максимально удобным. Лампочки световой индикации сигнализируют о смене скорости или о смене подачи.
  • Распределение продольной подачи, поперечной подачи и поворота движущихся частей станка, таких как передняя бабка и рабочий стол, выполнение зажима и разжима движущихся частей стола станка выполняется при помощи гидравлической, автоматической выполняемой, взаимной блокировки. Процесс блокировки полностью автоматизирован.
  • Вертикальное перемещение по осям (вертикальное перемещение передней бабки) и поперечное перемещение (поперечное перемещение рабочего стола) и продольное перемещение (по желанию потребителя это может быть продольное перемещение рабочего стола).
  • В конструкции основных компонентов станка TPX6111, таких как основание, передняя стойка и направляющие передних салазок используется специальное жесткое покрытие с низким коэффициентом трения и охлаждением, что позволяет значительно увеличить срок эксплуатации станка.
  • Горизонтальные направляющие оборудованы специальной пыленепроницаемой защитой.
  • Устройство взаимной блокировки гидравлики и пневматики крепится между подвижными частями станка таким образом, чтобы при перемещении одного устройства другое устройство было автоматически зажато (за исключением шпинделя, радиального суппорта).
  • Для предотвращения перегрузки станка TPX6111 в шпиндельной бабке и в коробке форсированной продольной подачи установлены предохранительные муфты.

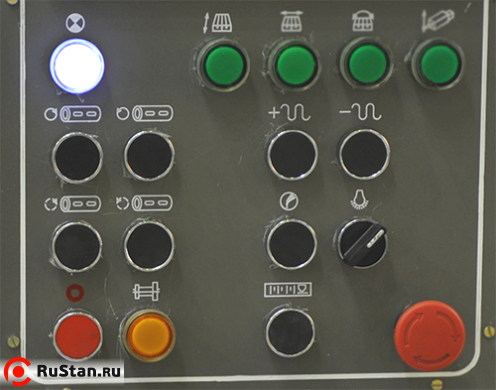

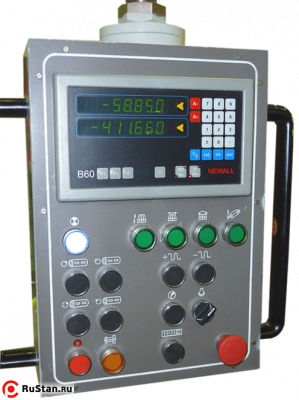

  • Управление станком осуществляется при помощи программируемого контроллера с высокой степенью надежности.

Технические характеристики универсального расточного станка SMTCL TPX6111

Характеристика TPX6111
Диаметр шпинделя, мм110
Конус внутреннего отверстия шпинделяМорзе 6
Макс. вращающ. момент шпинделя, Нм1225
Макс. усилие осевой подачи на шпиндель, H12250
Габариты раб. стола, мм1140 х 1000
Оси, рабочий стол
Макс. нагрузка на рабочий стол, кг2500
Макс. осевой ход шпинделя, мм600 (+допуск)
Макс. перемещ. радиальн. суппорта, мм180 (+допуск)
Расстояние от центра оси шпинделя до поверхности раб. стола, мм1000 (+допуск)
Ускоренная подача поворотного стола, мм/мин1000 (+допуск)
Диапазон скоростей шпинделя/ступеней, об./мин8~1000/22
Диапазон скоростей подрезной головки/ступеней, об/мин4~200/18
Ускоренное перемещение шпинделя, мм/мин2500
Ускоренное продольное перемещение рабочего стола, мм/мин2500
Ускоренное поперечное перемещение рабочего стола, мм/мин2500
Ускоренное перемещение передней бабки, мм/мин2500
Ускоренное вращение рабочего стола, об/мин1
Точность считывания измерительной системы, мм0.005
Расточное отверстиеIT7
Количество диапазонов подач шпинделя18
Количество диапазонов подач салазок радиального суппорта18
Количество диапазонов подач передней бабки18
Количество диапазонов поперечных подач18
Количество диапазонов продольных подач18
Электрическая часть
Мощность главного двигателя, кВт7.5
Число оборотов главного двигателя, об./мин.1450
Мощность двигателя ускоренного перемещения, кВт3
Число оборотов двигателя ускоренного перемещения, об/мин1430
Мощность двигателя насоса подачи гидравлики, кВт0.37
Число оборотов двигателя насоса подачи гидравлики, об/мин1400
Прочее
Габариты станка (LxWxH), мм4910х2554х2850
Вес станка, кг12000
Масса брутто: 13440кг.
Габариты в упаковке ДхШхВ, мм: 5499x2860x3192

Доставка из города Москва до города Воткинск:

Оператор Стоимость Сроки Терминалы
Сроки и стоимость доставки рассчитаны на основе данных предоставленными транспортными компаниями
Укажите для автоматичесокго расчета доставки

Форма оплаты, порядок поставки, доставка SMTCL TPX6111, гарантийные обязательства:

  • Продажа станков SMTCL TPX6111 осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
  • Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
  • Доставка грузов весом более 3тн. осуществляется транспортными автотранспортом Покупателя или Поставщика, а также ж/д транспортом.
  • Транспортные расходы по доставке товаров оплачивает Покупатель.
  • Гарантия на все товары 12 мес.
  • Компания-изготовитель оставляет за собой право на изменение комплектации и места производства товара без уведомления!
