Расточный универсальный станок TPX619

Цена на 20.09.2017 г. - запросить цену

Расточный универсальный станок TPX619 предназначен для выполнения таких операций как развертывания отверстий, сверление, фрезерование, нарезания резьбы метчиком, для подрезки торцов и т.д. в среднегабаритных корпусных деталях. Класс точности-Н. Шпиндель диаметром 90 мм выдвигается из шпиндельной бабки, конус Морзе 5 или iso50(опция) для установки инструментальных оправок,встроенную планшайбу с радиальным суппортом - основные технологические характеристики станка.

Станки серии TPX, оснащены радиальными резцедержателями подрезной головки; с радиальными резцовыми салазками, что позволяет растачивать отверстия большого диаметра, выполнять нарезание наружной резьбы, обточку торцевых поверхностей, растачивание кольцевых канавок и т.д.
Станок состоит из станины, передней колонны, передней бабки, верхних и нижних резцовых салазок, задней стойки, противовеса шкива и т.д.

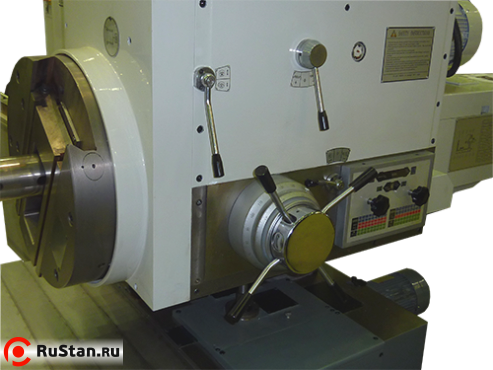

Передняя бабка станка перемещается в вертикальном направлении вдоль направляющих колонны, рабочий стол может перемещаться в продольном и в поперечном направлениях по станине и поворачиваться.

Особенности универсального расточного станка TPX619:

1) Механизм смены скорости главного движения и механизма подачи управляются централизованно при помощи гидравлики, что значительно упрощает рабочий процесс, делая его максимально удобным. Лампочки световой индикации сигнализируют о смене скорости или о смене подачи.
2) Распределение продольной подачи, поперечной подачи и поворота движущихся частей станка, таких как передняя бабка и рабочий стол, выполнение зажима и разжима движущихся частей стола станка выполняется при помощи гидравлической, автоматической выполняемой, взаимной блокировки. Процесс блокировки полностью автоматизирован.
3) Вертикальное перемещение по осям (вертикальное перемещение передней бабки) и поперечное перемещение (поперечное перемещение рабочего стола) и продольное перемещение (по желанию потребителя это может быть продольное перемещение рабочего стола).
4) В конструкции основных компонентов станка TPX619, таких как основание, передняя стойка и направляющие передних салазок используется специальное жесткое покрытие с низким коэффициентом трения и охлаждением, что позволяет значительно увеличить срок эксплуатации станка.
5) Горизонтальные направляющие оборудованы специальной пыленепроницаемой защитой.
6) Устройство взаимной блокировки гидравлики и пневматики крепится между подвижными частями станка таким образом, чтобы при перемещении одного устройства другое устройство было автоматически зажато (за исключением шпинделя, радиального суппорта).
7) Для предотвращения перегрузки станка TPX619 в шпиндельной бабке и в коробке форсированной продольной подачи установлены предохранительные муфты.
8) Управление станком осуществляется при помощи программируемого контроллера с высокой степенью надежности.


Технические характеристики универсального расточного станка TPX619

Характеристика

TPX619

Диаметр шпинделя, мм90
Конус внутреннего отверстия шпинделяМорзе 5
Макс. вращающ. момент шпинделя, Нм1225
Макс. усилие осевой подачи на шпиндель, H12250
Габариты раб. стола, мм1000 х 900
Оси, рабочий стол
Макс. нагрузка на рабочий стол, кг2200
Макс. осевой ход шпинделя, мм600 (+допуск)
Макс. перемещ. радиальн. суппорта, мм160 (+допуск)
Расстояние от центра оси шпинделя до поверхности раб. стола, мм800 (+допуск)
Ускоренная подача поворотного стола, мм/мин850-900 (+допуск)
Диапазон скоростей шпинделя/ступеней, об./мин8~1250/23
Диапазон скоростей подрезной головки/ступеней, об/мин4~200/18
Ускоренное перемещение шпинделя, мм/мин2500
Ускоренное продольное перемещение рабочего стола, мм/мин2500
Ускоренное поперечное перемещение рабочего стола, мм/мин2500
Ускоренное перемещение передней бабки, мм/мин2500
Ускоренное вращение рабочего стола, об/мин1
Точность считывания измерительной системы, мм0.005
Расточное отверстиеIT7
Количество диапазонов подач шпинделя18
Количество диапазонов подач салазок радиального суппорта18
Количество диапазонов подач передней бабки18
Количество диапазонов поперечных подач18
Количество диапазонов продольных подач18
Электрическая часть
Мощность главного двигателя, кВт7.5
Число оборотов главного двигателя, об./мин.1450
Мощность двигателя ускоренного перемещения, кВт3
Число оборотов двигателя ускоренного перемещения, об/мин1430
Мощность двигателя насоса подачи гидравлики, кВт0.37
Число оборотов двигателя насоса подачи гидравлики, об/мин1400
Прочее
Габариты станка (LxWxH), мм4770х2400х2600
Вес станка, кг11000

Форма оплаты, порядок поставки, доставка TPX619, гарантийные обязательства:

  • Продажа станков TPX619 осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
  • Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
  • Доставка грузов весом более 3тн. осуществляется транспортными автотранспортом Покупателя или Поставщика, а также ж/д транспортом.
  • Транспортные расходы по доставке товаров оплачивает Покупатель.
  • Гарантия на все товары 12 мес.
  • Компания-изготовитель оставляет за собой право на изменение комплектации и места производства товара без уведомления!
