Вальцы электромеханические Stalex W11-10x2500

Цена на 19.09.2018 г. - 1 227 183.00 руб. с НДС

Вальцы Stalex W11 трехвалковые применяют для обработки и придания металлическому листу (сталь, железо, медь и цинк) определённой формы. Данная модель представляет собой 3-валковый механический симметричный станок для изготовления цилиндров из листового металла. Верхний валок может перемещаться в вертикальном направлении. Нижние валки приводятся в движение двигателем и редуктором. Широко применяются для изготовления котлов, воздуховодных каналов, конусных изделий из алюминия и стали, сосудов высокого давления.

Процесс вальцовки

Работа машины осуществляется через PLC контроллер, ориентированный на работу в промышленном производстве (через развитый ввод сигналов датчиков и вывод сигналов на исполнительные механизмы). Структура и конструкция рамы и постамента состоят из сварных элементов, благодаря технологии термообработки станки минимально подвержены вибрации, имеют высокие показатели жёсткости, лёгкий вес. Станок имеет механический привод перемещения верхнего вала вверх и вниз. Привод вспомогательного мотора через трансмиссионный передаточный вал, зубчатые колеса, и гайку ходового винта тормозит главное движение. Привод главного мотора управляет нижними валами вращая влево и вправо, данное движение является основной для завальцовки заготовок.


Основные элементы вальцов

  • Валки: самая важная часть машины, изготовлены из углеродистой стали.
  • Рама: на обеих сторонах установлены две рамы, нижняя часть рам закреплена на станине гайками, и они соединены валом для обеспечения надлежащего положения. Ходовой винт соединен с червячным колесом, и верхний валок приводится в действие этой частью.
  • Редуктор: стандартные типы ZSY/BW/WDH.
  • Балансовый элемент: находится на стороне главного редуктора, используется для поддержания баланса верхнего валка при разгрузке листа.
  • Станина: изготовлена из стальных швеллеров и пластин. На ней закреплены рамы, редуктор, двигатели и т.д.

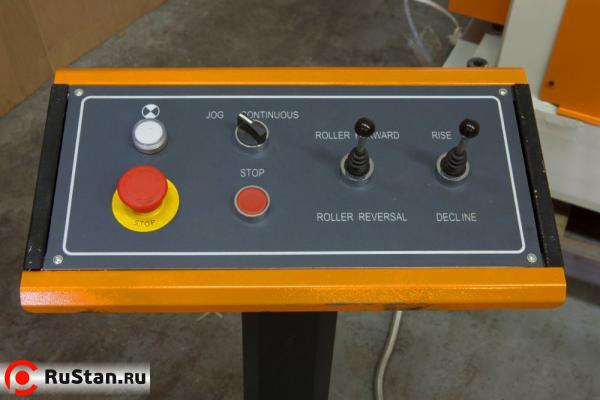

  • Электрооборудование: блок управления и двигатели.

Трансмиссия

  • Главная трансмиссия: нижние валки являются основными, они приводятся в движение редукторами.
  • Вспомогательная трансмиссия: верхний валок приводится в движение вспомогательным двигателем. Вогнуто-выпуклая муфта закреплена на трансмиссионном валу. Она используется для регулировки параллельности между верхним и нижним валками.

Электрическая часть

Станок оснащен двумя 3-фазными двигателями переменного тока. Один из них предназначен для приведения в движение нижних валков, а другой – для опускания и подъема верхнего валка.


Технические характеристики Stalex W11-10x2500
Характеристика Значение
Макс. толщина листа 10 мм
Мин. толщина листа 4 мм
Макс. ширина листа 2500 мм
Предел текучести 245 МПа
Скорость прокатки 4,5 м/мин
Мин. Ø обечайки 600 мм
Ø верхнего вала 240 мм
Ø нижнего вала 180 мм
Межосевое расстояние между нижними валами 300 мм
Мощность двигателя 7,5 кВт
Вес Stalex W11-10x2500 5200 кг
Общие габариты (ДхШхВ) 4500х1000х1300 мм
Масса брутто: 5824кг.
Габариты в упаковке ДхШхВ, мм: 5040x1120x1456
Перевозчик Пункт самовывоза Сроки Стоимость
Самовывоз по предзаказу (бесплатно) из г. Балашихи Город: Балашиха по адресу: Железнодорожный Микрорайон, ул. Автозаводская, д.17/3; Часы работы: Пн - Пт. 9:00-16:00 1 дн. 0p
Укажите для автоматического расчета доставки

Похожие товары

Код товара: 1048
Листогибочная машина ЛГМ 3х2000
↕3.0мм / ↔2000мм / 4.50кВт / 380В / 2600кг / 1193600
Код товара: 1049
Листогибочная машина ЛГМ 2,5х2500
↕2.5мм / ↔2500мм / 4.50кВт / 380В / 2840кг / 1240200
Код товара: 1060
Код товара: 11615
Машина листогибочная трехвалковая ИБ2216
↕4.0мм / ↔2000мм / 6.30кВт / 380В / 2900кг / 963200

Форма оплаты, порядок поставки, доставка Stalex W11-10x2500, гарантийные обязательства:

  • Продажа станков Stalex W11-10x2500 осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
  • Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
  • Доставка грузов весом более 3тн. осуществляется транспортом Покупателя или Поставщика, а также ж/д транспортом.
  • Транспортные расходы по доставке товаров оплачивает Покупатель.
  • Гарантия на все товары 12 мес.
  • Компания-изготовитель оставляет за собой право на изменение комплектации и места производства товара без уведомления!

Обращаем Ваше внимание на то, что информация на сайте не является публичной офертой!
