Цена для юр. и физ. лиц
91 300 руб.
с НДС - на 17.12.2018 г.
  • Описание
  • Комментарии
  • Отзывы
  • Доставка

Вальцы трехвалковые электромеханические МГ-1500-В предназначены для вальцевания цилиндрических заготовок из мягких сортов листовой стали (оцинковки) обыкновенного качества ГОСТ 380-94. Исполнение для умеренного климата категория размещения 3 по ГОСТ 15150-69.


Технические характеристики МГ-1500-В
Характеристика Значение
Диаметр верхнего вала, мм 70
Наибольшая длина вальцевания, мм 1500
Максимальная толщина листа, мм (при вальцевании на максимальную длину) 1,5
Рабочая скорость, м/мин 6
Мощность привода, кВт 0,75
Габаритные размеры (длина без ручки), ДхШхВ, мм 1920x600x1000
Масса МГ-1500-В (нетто), кг 190

Вальцы трёхвалковые электромеханические состоят из следующих основных частей:

  1. основание - рама;
  2. щечки;
  3. прижимная балка;
  4. прижимной вал;
  5. опорные валы;
  6. стяжные шпильки;
  7. прижимной винт;
  8. фиксирующие гайки.
  9. выносной пульт;
  10. электрошкаф;
  11. кожух электропривода;
  12. болт заземления;
  13. заготовка;
  14. направляющие чалок.
Устройство трехвалковых электромеханических вальцов
Рисунок 1.

Установка вальцов трёхвалковых электромеханических

Вальцы должны быть жёстко установлены на фундамент и закреплёны через специальные отверстия в раме четырьмя анкерными болтами. Глубина закладки фундамента под вальцы должна быть не менее 150мм. Горизонтальная выверка вальцов при их установке производиться по уровню, установленному на базовой поверхности станины (точность установки 2 мм на 1000 мм длины). Перед началом работы убедиться, что вальцы заземлёны.

Очистить валы 4 и 5 от консервирующей смазки. Внешним осмотром убедиться в целостности всех электрических соединений. Убедиться в соответствии напряжения питающей сети параметрам вальцов. После чего приступить к обкатке вальцов на холостом ходу в течение 30 минут.

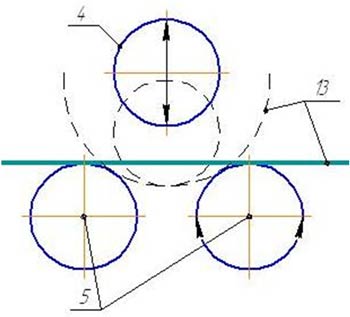

Принцип работы

С помощью прижимных винтов 7 поднять вверх прижимной вал 4. Вальцуемый лист 13 расположить между опорными 5 и прижимным 4 валами «рис.2» (заготовка должна располагаться параллельно валам). Далее одновременным (равномерным) вращением прижимных винтов 7 опускаем постепенно (1/2 оборота) прижимной вал 4 на величину, необходимую для формирования требуемого радиуса вальцевания. Вальцевание листа осуществляется вращением электромеханического привода (связанного с опорными валами через шестерни), при помощи нажатия реверсивных кнопок на выносном пульте 9. Смена возвратно-поступательного движения валов осуществляется через кнопку СТОП. Для извлечения заготовки 13 возвращаем прижимной вал 4 в верхнее положение с помощью вращения прижимных винтов 7. При необходимости снятия прижимного вала ослабить фиксирующую гайку, отвести прижимную балку на 180° и вывести из зацепления винт 7 подъёмного устройства.

Принцип работы трехвалковых электромеханических вальцов
Рисунок 2.

Комментарии и вопросы:

Комментариев пока нет, но ваш может быть первым.

Отзывы:

Отзывов пока нет, но ваш может быть первым.
Масса брутто: 228кг.
Габариты в упаковке ДхШхВ, мм: 2304x720x1200
Укажите для автоматического расчета доставки
Перевозчик Пункт самовывоза Сроки Стоимость
Самовывоз по предзаказу (бесплатно) из г. Москвы Город: Москва по адресу: Проезд Серебрякова 14Г; Часы работы: Пн - Пт. 10:00-16:00
1 дн. 0p

Похожие товары

Код товара: 2035
Код товара: 9964
Код товара: 9965

Форма оплаты, порядок поставки, доставка МГ-1500-В , гарантийные обязательства:

  • Продажа станков МГ-1500-В осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
  • Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
  • Доставка грузов весом более 3тн. осуществляется транспортом Покупателя или Поставщика, а также ж/д транспортом.
  • Транспортные расходы по доставке товаров оплачивает Покупатель.
  • Гарантия на все товары 12 мес.
  • Компания-изготовитель оставляет за собой право на изменение комплектации и места производства товара без уведомления!

Обращаем Ваше внимание на то, что информация на сайте не является публичной офертой!
