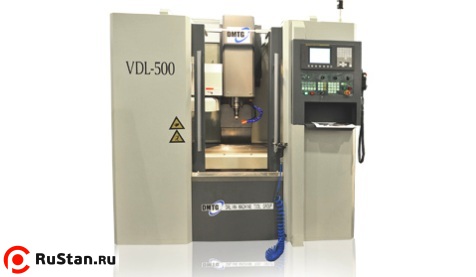

Вертикальный обрабатывающий центр DMTG VDL500

Цена на 20.10.2017 г. - 3 569 377.00 руб. с НДС

Вертикальный обрабатывающий центр DMTG VDL500 может производить всевозможные работы по обработке заготовок из металла:

  • Благодаря небольшим размерам и небольшому весу вертикального обрабатывающего центра VDL500 с ЧПУ Фанук и очень функциональному режиму работы и производительности, а главное адекватной цене - данный станок уже стоит и применяется в каждом четвертом промышленном производстве;
  • Дисплей ЧПУ Фанук на русском языке расположенный на самом станке относительно лица оператора позволяет без всяких усилий перемещать оси станка, выбирать и запускать программы обработки, привязывать инструмент, вносить различные корректировки необходимые для функционирования станка и выпуска деталей. Рабочая зона станка закрыта защитой кабинетного типа, имеет спереди раздвижные дверцы, по бокам два открывающихся стеклянных окна;
  • Благодаря жесткому типу направляющих качения по оси X,Y,Z и точности позиционирования 0,02мм и точность повторяемости 0,01мм изготовленные детали получаются по установленным стандартам и отличного качества;

Станина, рабочий стол, координаты

Цельнолитая станина фрезерного центра позволяет применять высокоскоростные режимы обработки. А отсутствие внутренних напряжений в конструкции станины обеспечивает отсутствие вибраций и высокую точность обработки. Размер рабочего стола станка составляет 700х320 мм. Линейными направляющими качения оснащаются оси X, Y, Z и скорость перемещения по осям может составлять до 30 м/мин. Перемещение Х, Y, Z – 450, 350, 380 мм. Применением системы централизованной смазки направляющих и гайки ШВП увеличивает ресурс и снижается трудоемкость обслуживания. Телескопическая защита позволяет уменьшить количество стружки попадающих на направляющие и ШВП. ШВП и серводвигатель соединяются гибкой муфтой, что обеспечивает высокую эффективность и минимальный люфт, точную передачу вращательного момента привода и высокую динамику перемещения.

Шпиндель

Высокоточный скоростной шпиндель с подшипниками NSK (3 снизу, 1 сверху) повышенной жёсткости гарантирует точность обработки в течении длительного срока. Шпиндельная бабка станка оснащена противовесом, который разгружает ШВП от веса бабки и шпинделя. Сервомотор главного движения позволяет без всяких усилий вращать шпиндель со скоростьью до 10 000 об/мин. И это реально отличная скорость для обработки всевозможных металлов таких как сталь, чугун, алюминий, латунь и неметаллы - пластмассы, текстолит, можно и дальше перечислять, но смысл не в этом, а в том, что при такой скорости 10 000 об/мин получение уже готовой детали намного выше и быстрее чем у других вертикальных обрабатывающих центров других производителей, а работая на таком станке не в 1-ну, а в 2-е смены увеличивает план производства на 50%;

Прочее

- На станке установлен магазин инструмента зонтичного типа на 12 различных инструментов для обработки деталей, а смена инструмента при обработке детали составит всего лишь 3.5 секунды, что позволит не терять лишнего времени, а тратить его с умом; Во время смены инструмента происходит обдув конуса шпинделя сухим воздухом для очистки отверстия конуса и хвостовика инструмента перед установкой нового выбранного инструмента в отверстие конуса шпинделя.

- Данную модель VDL500 можно оснастить опционально Renishaw на измерение детали, Renishaw на измерение инструмента, системой подачи СОЖ через инструмент и другими ноу хау по желанию Клиента;

- Стуржкосборник шнекового типа, система подачи СОЖ в зону резания, система освещения рабочего стола входят в стандартную комплектацию станка, Перемещаемый бак СОЖ облегчает очистку от стружки и замену СОЖ. Кабинетная защита зоны резания препятствует разлету стружки и СОЖ за пределы станка. Высокопроизводительный насос СОЖ хорошо вымывает стружку из зоны резания и помогает эффективно отводить тепло. Теплообменник электрошкафа обеспечивает отсутствие перегрева электроники в разрешенном для эксплуатации диапазоне температур станка.


Технические характеристики обрабатывающего центра DMTG VDL500
Характеристика Значение
Размер стола (Д х Ш), мм 700 х 320
Ширина и количество Т-образных пазов, мм х шт 14 х 3
Наибольшая нагрузка на стол, кг 150
Расстояние от оси шпинделя до направляющих колонны, мм 430
Расстояние от торца шпинделя до поверхности рабочего стола, мм 140~520
Оси
X/Y/Z Перемещение, мм 450/350/380
X/Y/Z тип направляющих Качения
X/Y/Z Скорость быстрых перемещений, м/мин 30/30/30
Скорость рабочей подачи, мм/мин 1~10000
X/Y/Z Наибольший момент на электродвигателях приводов, Нм 4/4/8
Точность позиционирования, мкм ±5
Повторяемость позиционирования, мкм ±3
ШВП диаметр/шаг, мм 32/10
Шпиндельная бабка
Мощность электродвигателя главного привода, кВт 5,5/7,5
Вращающий момент на шпинделе, Нм 26,3/39,4
Диапазон частот вращения шпинделя, об/мин 10000
Хвостовик инструмента BT 40
Конус шпинделя (7:24) #40
Емкость магазина инструмента, шт 12 (с манипулятором - 20)
Максимальная диаметр/длина сменного инструмента, мм 80(150)
Макс. масса инструмента, кг 6
Время смены инструмента, сек 6 (3.5 с манипулятором)
Система ЧПУ FANUC 0i-mate-MD (0i-MD)
Система измерения вылета инструмента (опция) Renishaw TS-27R
Система привязки заготовки, измерения детали (опция) Renishaw OMP40
Требуемое давление воздуха, МПа 0.6
Емкость бака СОЖ, л 130
Потребляемая мощность станка, кВА 25
Габаритные размеры (Д х Ш х В), мм 2570 х 1920 х 2200
Масса DMTG VDL500 нетто, кг 2200

Базовая комплектация

  • Система импульсной смазки
  • Система подачи СОЖ
  • Магазин инструментов зонтичного типа
  • 3-х цветная лампа состояния станка
  • Защита кабинетного типа
  • Шнековый стружкосборник
  • Освещение рабочей зоны
  • Документация на русском языке

Опции

  • Инструмент и оснастка (под детали заказчика)
  • Система подачи СОЖ через инструмент
  • Магазин с манипулятором
  • Renishaw измерение детали
  • Renishaw измерение инструмента TS27-R
  • Стружкосборник пластинчатого типа
  • Задняя бабка для 4й оси
  • 4-я ось поворотный стол

Похожие товары


Фрезерный станок с ЧПУ 6ДМ83ШФ2
Фрезерный станок 6ДМ83ШФ2 с ЧПУ
1600мм / х400мм / КонусISO50 / 7.50кВт / 380В / 3800кг
Артикул: 3501080
Станок вертикально-фрезерный с ЧПУ OPTIMUM F80
Вертикально-фрезерный станок Optimum F80 CNC
800мм / х260мм / КонусBT40 / 9.50кВт / 380В / 1900кг

Вертикальный обрабатывающий центр KVL580
Вертикальный обрабатывающий центр KVL580
650мм / х430мм / КонусBT40 / 11.00кВт / 380В / 3500кг

Вертикальный обрабатывающий центр KVL1000
Вертикальный обрабатывающий центр KVL1000
1200мм / х500мм / КонусBT40 / 15.00кВт / 380В / 7000кг

Форма оплаты, порядок поставки, доставка DMTG VDL500, гарантийные обязательства:

  • Продажа станков DMTG VDL500 осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
  • Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
  • Доставка грузов весом более 3тн. осуществляется транспортом Покупателя или Поставщика, а также ж/д транспортом.
  • Транспортные расходы по доставке товаров оплачивает Покупатель.
  • Гарантия на все товары 12 мес.
  • Компания-изготовитель оставляет за собой право на изменение комплектации и места производства товара без уведомления!
