Вертикальный токарный центр HONOR SEIKI VL-86СM с ЧПУ

Цена на 21.11.2017 г. - запросить цену

Вертикальный токарный центр HONOR SEIKI VL-86СM с ЧПУ предназначен для обработки цилиндрических и конических (наружных и внутренних) поверхностей, протачивания канавок, отрезки, обработки торцовых поверхностей, а при использовании приспособлений — для фасонного точения, фрезерной обработки, нарезания резьбы и др.

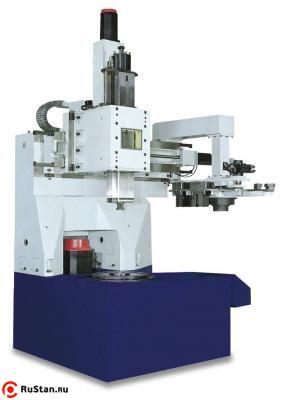

Станина цельная, литая, выполнена из высококачественного чугуна. Станина является базовой сборочной единицей станка, на которой монтируются остальные сборочные единицы. Точный по геометрии рез может быть получен только с «жесткой» станиной, которая будет «гасить» возникающие при работе станка вибрации.

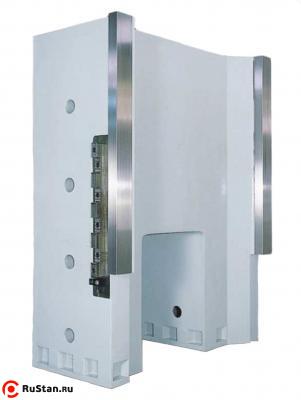

Цельнолитая колонна VL-86СM с широко разнесёнными прямоугольными направляющими коробчатого типа Box Way.

Такие направляющие выполнены единым целым с колонной станка. Применение направляющих коробчатого типа позволяет выполнять обработку со съемом припуска большой величины с высокой точностью и гарантировать долговременную стабильную работу станка.

Все поверхности направляющих VL-86СM отшлифованы и имеют антифрикционное покрытие Turcite B, что позволяет достичь точного расположения узлов и повышенной точности перемещений. Благодаря конструкции станины, нагрузка, возникающая от сил резания, равномерно распределяется по направляющим. Широкие направляющие обеспечивают низкую удельную нагрузку и гарантируют устойчивость по осям, максимальную устойчивость и высокую жесткость конструкции. Это повышает точность позиционирования и повторяемую точность.

Станок серии Heavy Duty оснащен инструментальным револьвером с приводным инструмента.

Технические характеристики станка HONOR SEIKI VL-86СM с ЧПУ

Технические характеристикиVL-86CVL-86CM

Общее

Макс. диаметр заготовки

Ø 950 мм

Ø 950 мм

Макс. диаметр точения

Ø 900 мм

Ø 900 мм

Макс. высота обработки

650 мм

650 мм

Макс. нагрузка на стол

2000 кг

2000 кг

Расстояние конец ползуна / стол

925 мм

925 мм

Шпиндель

Диаметр стола

Ø 800 мм

Ø 800 мм

Диапазон скоростей вращения

5 – 600 об/мин

5 – 600 об/мин

Кол-во ступеней

2 ступени

-

Конец шпинделя

А2-11

А2-11

Скорость приводного инструмента

-

50 – 2250 об/мин

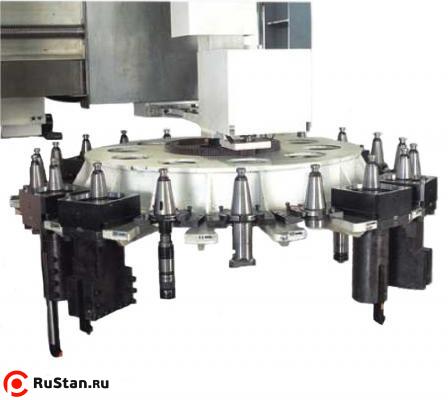

Инструментальный магазин

Кол-во позиций

12

12

Размер инструмента

□25, □32 мм

□25, □32 мм

Размер конца ползуна

200 х 200 мм

220 х 220 мм

Перемещение по осям:

X

-100 / +800 мм

-100 / +800 мм

Z

600 мм

600 мм

Ускоренная подача: X, Z

10 м/мин

10 м/мин

Рабочая подача

0,001 – 500 мм/мин

0,001 – 500 мм/мин

Ручная коррекция скорости подачи

0 – 150 %

0 – 150 %

Двигатель

Двигатель шпинделя (/после 30 мин)

AC 18,5 / 22 кВт

AC 30 / 37 кВт

Двигатели подач (X/ Z)

4,0 / 4,0 кВт

4,0 / 4,0 кВт

Двигатель приводного инструмента

-

AC 11 / 15 кВт

Потребляемая мощность

40 кВт

55 кВт

Габариты (Д х Ш)

2520 × 2800 мм

2520 × 2800 мм

макс. высота

3900 мм

3900 мм

Вес

13500 кг

13500 кг

Стандартная комплектация:

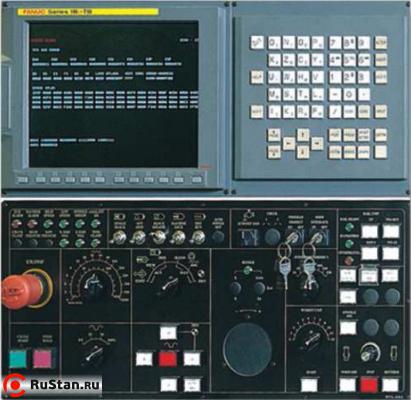

  • Система ЧПУ: FANUC 18i-T (8.4" ЖК экран)
  • Тип подшипников шпинделя: Ø330 подшипник с перекрещивающимися роликами

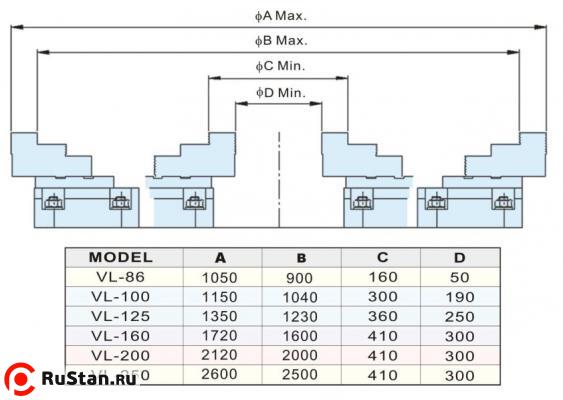

  • Ø800мм механический 4-х кулачковый патрон
  • Стружечный конвейер
  • Защита рабочей зоны
  • Система подачи СОЖ с баком
  • Автоматическая система смазки всех направляющих и ШВП
  • Подача СОЖ через шпиндель под высоким давлением (10бар)
  • Гидравлическая система
  • Теплообменник электрошкафа
  • Освещение рабочей зоны
  • Предупредительный световой сигнал
  • Ящик с инструментами
  • Регулирующие башмаки и болты
  • Обдув для очистки блоков
  • База для установки блоков (для точения): BT50-200 - 6 шт
  • Инструментальные блоки модели: IDF32-200-200 – 2 шт
  • Инструментальные блоки модели: IFL25-120-250 – 2 шт
  • Инструментальные блоки модели: BOS60-130-160 – 2 шт
  • Маслоотделитель (дискового типа)
  • Трансформатор 90кВА (380В-220В, 3 фазы, 50/60Гц)
  • Двухступенчатая коробка скоростей для приводного инструмента
  • Техническая документация на русском языке

Срок поставки: 3-5 месяцев

Порядок оплаты: 60% предоплата, 30% по готовности на заводе-изготовителе, 10% после подписания акта передач.

Форма оплаты, порядок поставки, доставка HONOR SEIKI VL-86СM, гарантийные обязательства:

  • Продажа станков HONOR SEIKI VL-86СM осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
  • Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
  • Доставка грузов весом более 3тн. осуществляется транспортом Покупателя или Поставщика, а также ж/д транспортом.
  • Транспортные расходы по доставке товаров оплачивает Покупатель.
  • Гарантия на все товары 12 мес.
  • Компания-изготовитель оставляет за собой право на изменение комплектации и места производства товара без уведомления!
