Высокодинамичный многоцелевой станок ИЗТС ИСК5000

Цена на 25.03.2017 г. - запросить цену

Высокодинамичный многоцелевой станок ИЗТС ИСК5000 предназначен для обработки крупногабаритных деталей различного назначения. Принципиально вовый станок ИСК5000 выполняет обработку деталей со сложными поверхностями типа сфер, когда требуется одновременное управление 5-ю осями.

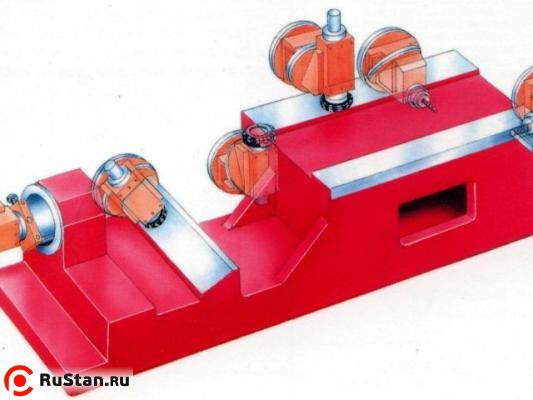

Станок выпускается в двух исполнениях, а именно: 1-е исполнение, когда станок оснащается управляемыми угловыми головками различных типов. Наличие головки резко увеличивает технологические возможности станка. Это позволяет обрабатывать детали за один установ, что в конечном результате приводит к сокращению времени на полную обработку детали. 2-е исполнение-станок оснащается ползуном с выдвижным шпинделем. Диаметр выдвижного шпинделя может быть как 160мм, так и 200мм, который обеспечивает более жесткую конструкцию и соответственно воспринемает большие нагрузки при обработки.

В настоящее время станок ИСК5000 комплектуется системой ЧПУ, комплектом приводов и двигателей ф. Siemens, измерительными системами Heidenhain, импортными защитами направляющих, импортной гидравликой и пневматикой (HYDAK, FESTO).

Конструктивные особенности станка:

  • Продольно-подвижная колонна со шпиндельной бабкой имеющей выдвижной стальной ползун с универсальной двухосевой головкой;
  • Стальная телескопическая или рулонная защита направляющих;
  • Наличие натянутых штанг, позволяет избежать прогиба ползуна при работе на максимальных вылетах;
  • Место оператора выполненно на высоком техническом уровне, расположенно на лифте. Там же установлен пульт управления станком;
  • Подвижные узлы имеютстальные закаленные направляющие качения, обеспечивающие высокие скорости перемещения подвижных узлов;
  • Автоматическая централизованная система дозированной смазки.

Технические характеристики расточного станка ИЗТС ИСК5000

Технические характеристики ИСК5000
Исполнение 1-угловая головка

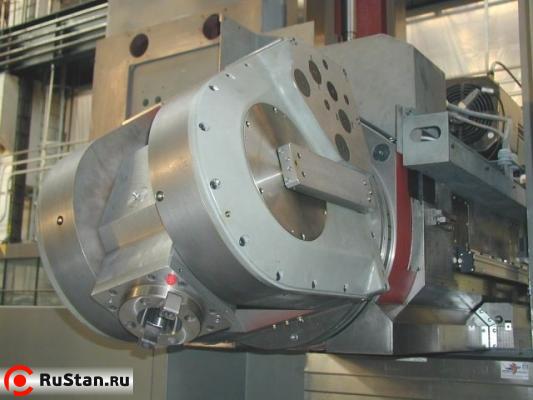

Сменная 2-х осевая фрезерная управляемая головка установлена на ползуне
Максимальная частота вращения шпинделя, об/мин 3000
Максимальный крутящий момент, Нм 1700
Мощность, кВт 50

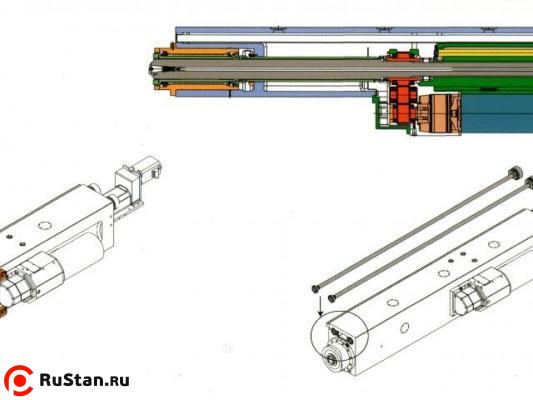

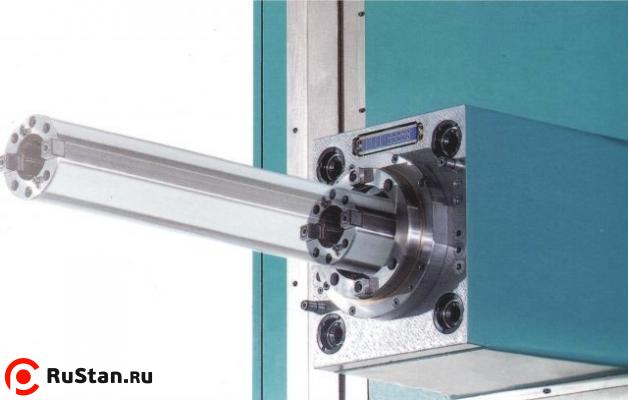

Исполнение 2-выдвижной шпиндель
Диаметр выдвижного шпинделя, мм 160 (200)
Максимальная частота вращения шпинделя, об/мин 3000
Максимальный крутящий момент, Нм 3500
Мощность, кВт 51
Конус шпинделя 2-50ГОСТ25827-93
Програмируемые перемещения
X - стойка поперечно, мм 6000(+4500)
Y - шпиндельная бабка вертикально, мм 3500(5000)
W - ползуна продольно (исполнение 1), мм 1500
W - ползуна продольно (исполнение 2), мм 1000
Z - выдвижной шпиндель, мм 710(1000)
Пределы рабочих подач по осям X, Y, Z, W мм 1-10000
Скорость ускоренных перемещений по осям, мм/мин до 25
Устройство автоматической смены инструмента
Емкость инструментального магазина, шт. 50(80)
Наибольшая вылет инструмента от торца шпинделя, мм 400
Наибольший диаметр инструмента, мм 125 (315-с пропуском гнезд)
Наибольшая масса инструмента, кг 25

Форма оплаты, порядок поставки, доставка ИЗТС ИСК5000, гарантийные обязательства:

  • Продажа станков ИЗТС ИСК5000 осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
  • Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
  • Доставка грузов весом более 3тн. осуществляется транспортными автотранспортом Покупателя или Поставщика, а также ж/д транспортом.
  • Транспортные расходы по доставке товаров оплачивает Покупатель.
  • Гарантия на все товары 12 мес.
  • Компания-изготовитель оставляет за собой право на изменение комплектации и места производства товара без уведомления!
