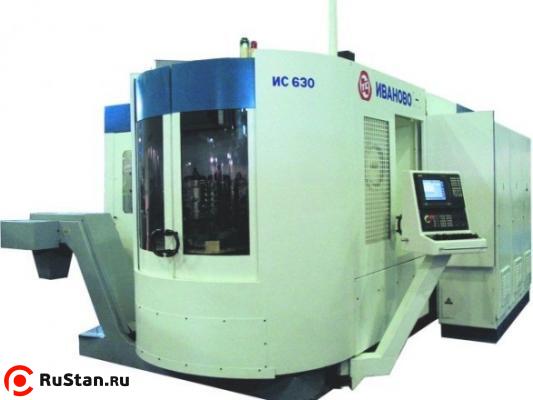

Высокоскоростной обрабатывающий центр ИЗТС "Супер-Центр ИС630"

Цена на 23.10.2017 г. - запросить цену

Высокоскоростной обрабатывающий центр ИЗТС "Супер-Центр ИС630" для высокопроизводительной комплексной обработки особо сложных корпусных деталей из алюминия, стали и магниевых сплавов. Частота вращения шпинделя до 12000 об/мин, скорость быстрых перемещений по осям до 12 м/мин.

Высокие скорости резания, скорости позиционирования узлов, смены инструмента и палет позволяют максимально увеличить производительность обработки.

Станки спроектированы для предприятий общего машиностроения, автомобильной, моторостроительной, энергетической, других отраслей промышленности и обеспечивают гибкое, быстропереналаживаемое на выпуск новых образцов производство на современном технологическом уровне, конкурентоспособное как на российском, так и на внешнем рынке.

Конструктивные особенности станка:

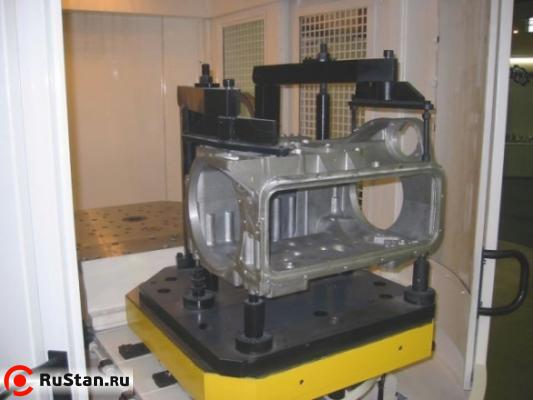

Четыре позиционных устройства (с конической поверхностью) отжима-зажима столов-спутников на поворотном столе осуществляют высокую точность и повторяемость базирования и фиксацию при зажиме с помощью встроенных гидроцилиндров.

Перемещение подвижных узлов осуществляется с применением двухзаходных шарико-винтовых пар. В качестве направляющих на ОЦ ИС630 используются рельсовые роликовые направляющие качения, обладающие высокой жесткостью и точностью. Применение автоматической дозированной смазки шариково-винтовых пар и роликов опор качения гарантируют срок службы не менее 10 лет.

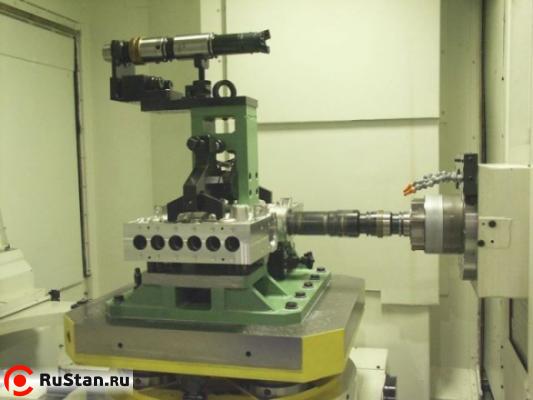

Станки оснащены встроенным в шпиндельную бабку мотор-шпинделем, имеющим высокие скорости вращения и обеспечивающим высокую точность обработки за счет применения прецизионных подшипников с керамическими телами качения. Для исключения тепловых деформаций и получения стабильных размеров обработки применяется контроль нагрева подшипников шпинделя и жидкостное внутреннее охлаждение подшипников шпинделя и двигателя. Консистентная смазка подшипников рассчитана на длительный срок службы. Мотор-шпиндель оснащен устройством подачи СОЖ через инструмент с расходом 20 л/мин при давлении 50 атм.


Технические характеристики расточного станка ИЗТС ИС630

Технические характеристики ИС630
Перемещениея по осям
По оси Х, мм 800
По оси Y, мм 710
По оси Z, мм 630
По оси В непрерывное
Паллеты
Рабочая поверхность паллеты, мм 630х630
Макс. масса устанавливаемой детали, кг 600
Макс. размер устанавливаемой детали, мм
Диаметр 800
Высота 710
Дискретность поворота паллеты, град 0,001
Время смены паллет, сек 20
Шпиндель
Посадочный конус для инструмента HSK A63
Скорость вращения шпинделя, об/мин 10-24000
Макс. крутящий момент, Нм 75
Мощность при ПВ100%, квт 22
СОЖ
Подача СОЖ через сопла на шпиндельной бабке, л/мин 100
Подача СОЖ на обрабатываемую деталь л/мин 100
Подача СОЖ через инструмент с давлением 5 МПа, л/мин 20
Подачи
Макс. скорость холостых подач, м/мин 60
Макс. скорость рабочих подач, м/мин 60
Усилия подач X/Y(вниз)/Y(вверх)/Z 4000/4000/2000/3500
Инструментальный магазин
Количество позиций инструмента 60
Макс. диаметр инструмента, мм 250
Макс. вес инструмента, кг 25
Время смены инструмента:
от инструмента к инструменту, сек 2
от стружки к стружке, сек 6
Показатели точности
Класс точности В по ГОСТ 30027
Общие данные
Масса ИЗТС ИС630 станка, кг 16 000
Габариты станка LxBxH, мм 6000х4200х3640
Данные по энергопотреблению
Электропотребление, В, Гц, 380 В, 50 Гц

Комплектация ИС630:

Название Производитель
Система ЧПУ Siemens/Fanuc
Комплект электроприводов и двигателей осей и электропривод мотор-шпинделя Siemens/Fanuc
Мотор-шпиндель ф. Ibag, (Швейцария)
Отсчетные устройства(оси X,Y,Z,B) ф. Heidenhain (Германия)
Линейные направляющие(оси X,Y,Z) ф. INA или Rexroth-Star*
Зубчато-ременные передачи (оси X,Y,Z,В) ф. Mulco
Шариковые винтовые передачи(оси X,Y,Z) Микрон (г. Одесса)
Транспортер уборки стружки Саста (РФ, г. Сасово)
Дозированная смазка ф. ILC (Италия)
Пневмооборудование ф. FESTO (Австрия)
Гидрооборудование
- гидростанция основная ф. HYDAC(Германия) или Duplomatic(Италия)*
- гидроаппаратура Duplomatic(Италия)
Фильтр станции очистки СОЖ ф. Interlit
Уплотнения в ответственных местах ф.Busak + Ф. Shamban

* - зависит от условий поставки, предлагаемых данными фирмами на дату закупки

Форма оплаты, порядок поставки, доставка ИЗТС ИС630, гарантийные обязательства:

  • Продажа станков ИЗТС ИС630 осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
  • Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
  • Доставка грузов весом более 3тн. осуществляется транспортом Покупателя или Поставщика, а также ж/д транспортом.
  • Транспортные расходы по доставке товаров оплачивает Покупатель.
  • Гарантия на все товары 12 мес.
  • Компания-изготовитель оставляет за собой право на изменение комплектации и места производства товара без уведомления!
