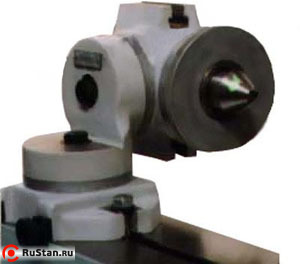

Бабка универсальная. Модель ВЗ-318.П1

Цена на 14.11.2018 г. - 98 273.00 руб. с НДС

  • Описание
  • Комментарии
  • Отзывы
Назначение приспособления.

Приспособления предназначены для работы на универсально-заточных станках моделей ВЗ-318 и ВЗ-318Е с целью расширения их технологических возможностей.

Приспособления могут также применяться на выпускавшихся ранее универсально-заточных станках моделей 3А64Д, 3В642, 3М642, 3М642Е, 3Д642Е, 3Е642, 3Е642Е.

Приспособления ВЗ-318.П18, 3Е642Е.П22-01, 3Е642Е.П25-01, ВЗ-318.П26 применяются только на ВЗ-318, ВЗ-318Е.

Назначение:

Предназначена для затачивания хвостового и насадного инструмента по задней и передней поверхностям, расположенным на диаметре или торце, и используется в качестве передней (приводной) бабки при круглом и внутреннем шлифовании, заточке долбяков и т.д.

Особенности:

Входит в стандартный комплект поставки универсально-заточных станков серии ВЗ-818 (318), 3Е642.

Варианты использования с другими приспособлениями:

  • в комплекте с 3Е642Е.П11 (тиски с конусным хвостовиком) возможно затачивать изделия с прямоугольной державкой;
  • в комплекте с ВЗ-318.П40 и ВЗ-318.П41-02 (патрон цанговый) или 3Е642Е.П84 возможно зажимать и затачивать инструмент с цилиндрическим хвостовиком;
  • в комплекте с ВЗ-318.П17 (приспособление для круглого шлифования) ВЗ-318.П1 может быть использовано в качестве приводной бабки для вращения изделия при круглом шлифовании;
  • совместно с ВЗ-318.П40 / ВЗ-318.П41-02 и ВЗ-384.П22 возможно производить заточку концевых фасонных фрез по передней и задней поверхности на станке ВЗ-384.

Принцип работы:

Инструмент крепится в бабке с помощью необходимой оснастки. Поворотом в горизонтальной и вертикальной плоскостях инструмент устанавливается в требуемое положение, далее необходимыми перемещениями производится заточка;


Характеристика Значение
Затачиваемый инструмент концевой инструмент, насадные фрезы (на оправке)
Наибольший диаметр затачиваемого инструмента, мм. 250
Угол поворота в вертикальной плоскости, град. 240
Угол поворота в горизонтальной плоскости, град. 360
Габаритные размеры, мм. 230 х 310 х 215
Масса ВЗ-318.П1 , кг.
Применяется на станках ВЗ-818 (318), ВЗ-818Е (318Е), 3Е642 (Е), ВЗ-384

Гарантийные обязательства.

Гарантийный срок эксплуатации станка и приспособлений составляет 12 месяцев. Начало гарантийного срока исчисляется со дня ввода оборудования в эксплуатацию, но не позднее 1 месяца со дня передачи оборудования Покупателю.

Комментарии и вопросы:

Комментариев пока нет, но ваш может быть первым.

Отзывы:

Отзывов пока нет, но ваш может быть первым.

Форма оплаты, порядок поставки, доставка ВЗ-318.П1 , гарантийные обязательства:

  • Продажа станков ВЗ-318.П1 осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
  • Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
  • Доставка грузов весом более 3тн. осуществляется транспортом Покупателя или Поставщика, а также ж/д транспортом.
  • Транспортные расходы по доставке товаров оплачивает Покупатель.
  • Гарантия на все товары 12 мес.
  • Компания-изготовитель оставляет за собой право на изменение комплектации и места производства товара без уведомления!
