1 787 500 руб.
с НДС - на 14.11.2024 г.
Модель: | JET JPSG-0618H |
|
Артикул: | ITA2A618 |
|
Производитель: | JET (Швейцария) | |
Сертификат: | Официальный дилер | |
Изготовитель: | Китай |
- Описание
-
Документы
- Комментарии
- Отзывы

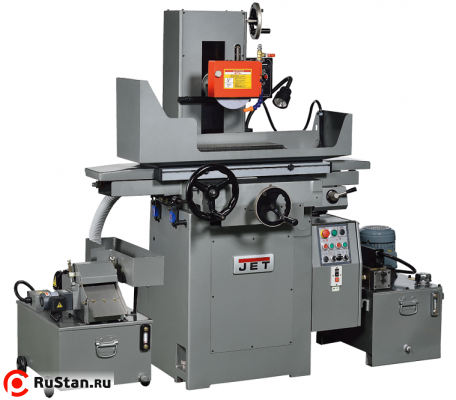

Плоскошлифовальный станок JET JPSG-0618H предназначен для промышленной обработки обрабатываемых резанием черных и цветных металлов, а так же полимерных материалов, поддающихся обработке резанием.
Шпиндель опирается на сдвоенный радиально-упорный шариковый подшипник и однорядный роликовый подшипник, установленные с предварительным натягом, и приводится в действие при помощи V-образного ремня от двигателя 1,5 кВт, что позволяет выполнять точные операции шлифования
Суппорт и стол станка установлены на точных, отшабренных вручную двойных V-образных направляющих и плоских направляющих с покрытием антифрикционным материалом «TURCITE-B». Эти направляющие имеют каналы автоматической системы смазки направляющих предназначенных для предотвращения их износа, сохранения точности на более длительный срок и снижения вибрации.
Станина станка отлита из высококачественного чугуна с толстыми стенками и усиленными рёбрами жёсткости, обеспечивающими высокую жёсткость конструкции станка и снижение вибрации.
Увеличенная колонна и станина создают высокую стабильность и жёсткость. Высота колонны от поверхности стола до оси шпинделя увеличена до 460 мм
Автоматическая система смазки установлена в стандартном исполнении, обеспечивает достаточную смазку ходового винта и направляющих для более длительного срока службы.
Поперечное перемещение стола осуществляется двигателем для более точного шага подачи.
Стандартная комплектация JET JPSG-0618H

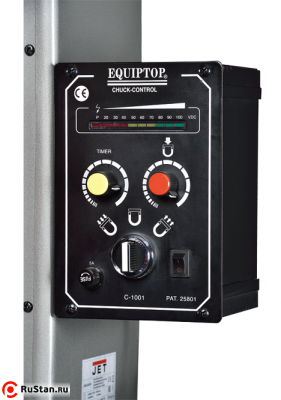

- Электромагнитный стол
- Шлифовальный круг JPSG-0618H с фланцами и съёмником
- Балансировочный стенд с оправкой
- Автоматическая система смазки
- Система подвода СОЖ с магнитным сепаратором
- Алмазный карандаш для правки круга
- Поперечная подача на ШВП
- Лампа местного освещения
- Защитный экран
- Регулировочные опоры
Технические характеристики JPSG-0618H |
|
---|---|
Характеристика | Значение |
Размер стола | 152 х 460 мм |
Макс. длина продольного шлифования | 480 мм |
Макс. длина поперечного шлифования | 168 мм |
Макс. расстояние ось шпинделя-стол | 460 мм |
Размер электромагнитного стола | 150 х 450 мм |
Максимальная нагрузка на стол | 45 кг |
Продольное перемещение стола | |
- гидроцилиндр | 480 мм |
- вручную | 510 мм |
Скорость перемещения стола, плавно | 5 - 23 м/мин |
Поперечное перемещение стола | |
Автоматическое поперечное перемещение | 1 - 10 мм |
Макс. автоматическое поперечное перемещение | 180 мм |
Макс. ручное поперечное перемещение | 195 мм |
Поперечный ход стола за оборот маховика | 5 мм |
Цена деления нониуса поперечного перемещения | 0,02 мм |
Перемещение шпинделя за оборот маховика | 1 мм |
Цена деления нониуса вертикального перемещения | 0,005 мм |
Шпиндель | |
Частота вращения шпинделя | 2850 об/мин |
Диаметр шлифовального круга | 203 мм |
Ширина шлифовального круга | 12,7 мм, макс.19 |
Отверстие шлифовального круга | 31,75 мм |
Мощность | |
Шпиндель | 1,5 кВт S 1 100% |
Гидростанция | 0,75 кВт |
Двигатель поперечной подачи | 0,04 кВт |
Мощность двигателя перемещения суппорта | 0,04 кВт |
Мощность общая | 2,25 кВт |
Габаритные размеры (ДхШхВ) | 1810 х 1135 х 1660 мм |
Масса | 820 кг |
