Станок круглошлифовальный 3К228А
3 430 200 руб.
с НДС - на 03.12.2024 г.
| Модель: |  |
3К228 |
- Описание
- Комментарии
- Отзывы

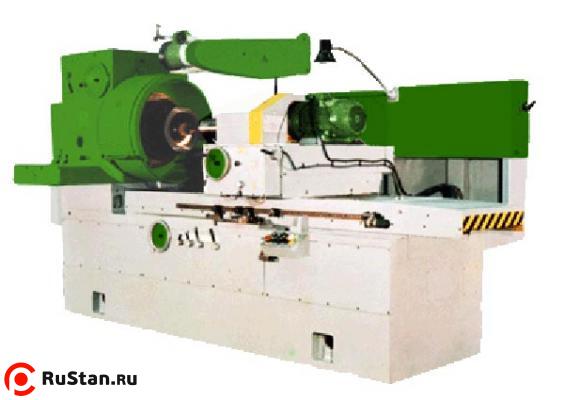

Станок внутришлифовальный 3К228А предназначен для шлифования цилиндрических и конических, глухих и сквозных отверстий.
Станок 3К228А имеет широкие диапазоны частот вращения шлифовальных кругов, шпинделя изделия, величины поперечной подачи и скоростей перемещения стола, обеспечивающих обработку деталей на оптимальных режимах.
Роликовые направляющие для поперечного перемещения шлифовальной бабки вместе с конечным звеном - шариковой, винтовой парой - обеспечивают минимальные перемещения с высокой точностью.Приспособление для шлифования торцов изделий позволяет обрабатывать на станке 3К228А отверстия и торец за одну установку изделия.
Ускоренное наладочное поперечное перемещение шлифовальной бабки сокращает вспомогательное время при переналадке станка 3К228А.
Для уменьшения нагревания станины и исключения передачи вибрации станку гидропривод установлен отдельно от станка и соединен с ним гибким шлангом.
Магнитный сепаратор и фильтр-транспортер обеспечивают высокое качество очистки охлаждающей жидкости, что повышает качество обработанной поверхности.
Автоматическое прекращение поперечной подачи после снятия установленного припуска дает возможность оператору одновременно управлять несколькими станками.
Технические характеристики шлифовального станка 3К228
| Характеристика | 3К228 |
|---|---|
| Диаметр шлифуемого отверстия наибольший, мм | 400 |
| Наибольшая длина шлифования при наибольшем диаметре шлифуемого отверстия, мм | 320 |
| Наибольшая рекомендуемая длина шлифования при наименьшем диаметре отверстия, мм | 125 |
| Наибольший наружный диаметр устанавливаемого изделия без кожуха, мм | 560 |
| в кожухе | 400 |
| Наибольший угол шлифуемого конуса, град. | 60 |
| Расстояние от оси шпинделя изделия до зеркала стола, мм | 340 |
| Наибольшее расстояние от торца нового круга торцешлифовального приспособления до опорного торца шпинделя изделия, мм | 400 |
| Мощность привода главного движения, кВт | 7.5 |
| Суммарная мощность электродвигателей, кВт | 14.63 |
| Габариты станка: длина*ширина*высота, мм | 3535*1460*1870 |
| Общая площадь пола станка с выносным оборудованием, м2 | 9 |
| Масса 3К228А , кг | 5600 |
| Показатель точности обработки образца изделия: | |
| постоянство диаметра в продольном сечении, мкм | 3 |
| круглость, мкм | 1.6 |
| Шероховатость поверхности образца-изделия: | |
| цилиндрической внутренней Ra, мкм | 0.08 |
| плоской торцевой | 0.32 |
