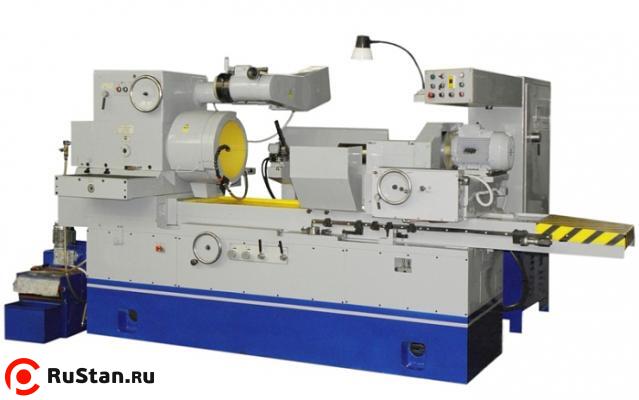

Станок внутришлифовальный особо высокой точности 3К229А
Код товара:
521
Нет в наличии
| Модель: |  |
3К229А |
| Артикул: | |
3К229А |
| Изготовитель: |  |
Россия |
- Описание
- Комментарии
- Отзывы
Внутришлифовальный станок 3К229А предназначен для абразивной обработки внутренних цилиндрических и конических поверхностей, а так торцевых поверхностей заготовок или изделий. Применяется в условиях мелкосерийного и серийного типа машиностроительного производства. Особо высокая точность станка позволяет достичь 0,16 мкм шероховатости.
Технологические возможности 3К229А
- внутреннее круглое шлифование цилиндрических и конических поверхностей
- абразивная обработка торцевых поверхностей заготовок или изделий
Особенности 3К229А
- бабка изделия имеет возможность поворачиваться на угол в 45 градусов, позволяющий обрабатывать конические отверстия с углом у вершины в 90 градусов.
- технологические возможности станка позволяют устанавливать заготовку диаметром до 800 мм и обрабатывать внутреннее отверстие до 500 мм с длиной обрабатываемого отверстия в 500 мм.
- роликовые направляющие качения применяются для поперечной подачи шлифовальной бабки, обеспечивающие плавность перемещение шлифовального круга.
- шарико-винтовая передача, применяемая для поперечной подачи шлифовальной бабки, позволяет обеспечить высокую точность и плавность позиционирования абразивного инструмента.
- бесступенчатое регулирование шпинделя изделия.
- система СОЖ обеспечивает зону резания охлаждающей жидкостью, которая очищается от металлической пылью с целью повторного использования магнитным сепаратором.
Технические характеристики 3К229А | |
|---|---|
| Характеристика | Значение |
| Класс точности по ГОСТ 8-82 | А |
| Наибольший диаметр устанавливаемого изделия, мм | 800 |
| Наибольшая длина устанавливаемого изделия, мм | 630 |
| Наименьший и наибольший диаметр шлифуемого отверстия, мм | 100…500 |
| Наибольшая длина шлифования при диаметре шлифования не менее 100 мм, мм | 500 |
| Наибольшая рекомендуемая длина шлифования при наименьшем диаметре, мм | 200 |
| Наибольшая длина перемещения стола, мм | 800 |
| Ручное перемещения стола за один оборот маховика, мм | 25 |
| Скорость перемещения стола при шлифовании, м/мин | 1…7 |
| Скорость перемещения стола при правке круга, м/мин | 0,1…2 |
| Скорость перемещения стола при быстром продольном подводе и отводе, м/мин | 10 |
| Частота вращения торцового шпинделя, 1/мин | 4000 |
| Продольное перемещение торцового шлифовального круга наибольшее наладочное, мм | 250 |
| Продольное перемещение торцового шлифовального круга наибольшее рабочее (тонкое), мм | 4 |
| Продольное перемещение торцового шлифовального круга за один оборот маховичка наладочного перемещения, мм | 27 |
| Продольное перемещение торцового шлифовального круга за один оборот маховичка рабочей (тонкой) подачи, мм | 0.1 |
| Продольное перемещение торцового шлифовального круга на одно деление лимба рабочей (тонкой) подачи, мм | 0.0025 |
| Шлифовальная бабка: Частота вращения внутришлифовальных головок, 1/мин | 2500,4500,5250,8200 |
| Шлифовальная бабка: Наибольший диаметр шлифовального круга по ГОСТ 2424-83, мм | 200х76х63 |
| Шлифовальная бабка: Наибольшая окружная скорость шлифовального круга, м/с | 35 |
| Шлифовальная бабка: Диаметр гильзы внутришлифовальной головки, мм | 125 |
| Шлифовальная бабка: Диаметр конца шлифовального шпинделя по ГОСТ 2324-77, мм | не менее 45 |
| Шлифовальная бабка: Перемещение за один оборот маховичка - грубое (наладочное), мм | 5 |
| Шлифовальная бабка: Перемещение за один оборот маховичка - тонкое, мм | 0.5 |
| Шлифовальная бабка: Перемещение на одно деление лимба, мм | 0.002 |
| Шлифовальная бабка: Перемещение на одно качание рычага ручной дозированной подачи, мм | 0.002 |
| Наибольшее наладочное перемещение шлифовальной бабки - назад (на рабочего), мм | 10 |
| Наибольшее наладочное перемещение шлифовальной бабки - вперед (от рабочего), мм | 100 |
| Передняя бабка : Условный диаметр конца шпинделя изделия, по ГОСТ 12595-72 | 211М |
| Передняя бабка: Наибольший угол поворота бабки изделия, град | 30 |
| Передняя бабка: Наибольший наладочное перемещение бабки изделия - назад (на рабочего), град | 50 |
| Передняя бабка: Наибольший наладочное перемещение бабки изделия - вперед (от рабочего), град | 300 |
| Передняя бабка: Электродвигатель шпинделя шлифовальной бабки, кВт | 7.5 |
| Передняя бабка: Частота вращения изделия (бесступенчатое регулирование), об/мин | 20…240 |
| Общая установленная мощность всех электродвигателей, кВт | 14.63 |
| Габаритные размеры станка (длина х ширина х высота), мм | 4165 х 1780 х 2000 |
| Масса 3К229А станка, кг | 8300 |
| Постоянство диаметра отверстия, мкм | 3 |
| Круглость отверстия, мкм, не более | 1.6 |
| Шероховатость поверхности образца-изделия: Цилиндрической внутренней Ra, мкм | 0.08 |
| Шероховатость поверхности образца-изделия: Плоской торцевой, мкм | 0.32 |
