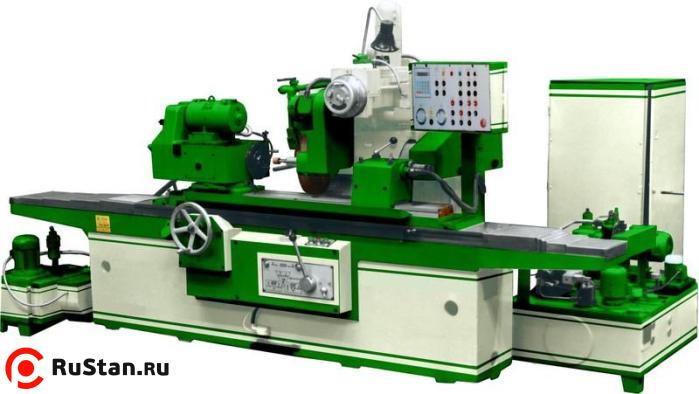

Станок круглошлифовальный универсальный высокой точности 3У131ВМ
Код товара:
500
Нет в наличии
| Модель: |  |
3У131ВМ |
| Артикул: | |
3У131ВМ |
| Изготовитель: |  |
Россия |
- Описание
- Комментарии
- Отзывы
Круглошлифовальный универсальный станок 3У131ВМ производит шлифовальные операции над наружными или внутренними цилиндрическими, торцовыми и коническими поверхностями шлифовальным кругом наружного шлифования и шлифовальным кругом внутреннего шлифования. Применяется в условиях мелкосерийного, среднесерийного и единичного типов машиностроительного производства.
Технологические возможности 3У131ВМ:
- обработка наружных цилиндрических поверхностей продольным или врезным методами круглого шлифования
- обработка внутренних цилиндрических поверхностей заготовки или изделия
Особенности 3У131ВМ:
- Жесткая конструкция базовых деталей станка и узлов обеспечивает высокую точность обработки.
- продольная подача обеспечивается гидравлическим приводом.
- зажим заготовки может производиться в центрах или патроне.
- поперечная подача обеспечивается шарико-винтовой передачей, которая придает шлифовальному кругу более точное позиционирование и плавность хода.
- гидросистема вынесена за станок, чтобы исключить влияния вибраций в зоне резания от гидравлического привода станка.
- оборудуется системой СОЖ, обеспечивающей зону резания охлаждающей жидкостью.
- возможность алмазной правки шлифовального круга.
- бесступенчатое регулирование шпинделя с заготовкой или изделием.
- направляющие качения поперечного перемещения шлифовальной бабки обеспечивают точное позиционирование и плавность хода, что улучшает точностные характеристики детали при шлифовальной обработке.
- определяющими технологическими возможностями является расстояние между центрами для зажима заготовки 710 мм.
Технические характеристики 3У131ВМ | |
|---|---|
| Характеристика | Значение |
| Класс точности по ГОСТ 8-82 | В |
| Наибольший диаметр обрабатываемого изделия, мм | 280 |
| Наибольшая длина обрабатываемого изделия, мм | 710 |
| Наибольший диаметр шлифования без люнета, мм | 280 |
| Наибольший диаметр шлифования в люнете, мм | 60 |
| Наибольшая длина шлифования, мм | 710 |
| Наибольшая масса обрабатываемого изделия, кг | 55 |
| Расстояние от оси шпинделя передней бабки до зеркала стола - высота центров, мм | 185 |
| Конус шпинделя передней бабки и пиноли задней бабки по ГОСТ 2847-67 | Морзе 5 |
| Наибольшее продольное перемещение стола, мм | 710 |
| Наименьший ход стола между упорами, мм | 4 |
| Наибольший угол поворота верхнего стола по часовой стрелке, град | 3 |
| Наибольший угол поворота верхнего стола против часовой стрелки, град | 10 |
| Цена деления шкалы поворота верхнего стола, град | 0.2 |
| Цена деления шкалы поворота верхнего стола (конусность), град | 10 |
| Диаметр шлифовального круга - наибольший/ наименьший, мм | 600/450 |
| Диаметр шлифовального круга - посадочный, мм | 305 |
| Шлифовальная бабка: наибольшая высота устанавливаемого круга, мм | 50 |
| Частота вращения шпинделя шлифовальной бабки (круг = Ø600мм), об/мин | 1111 |
| Наибольшее перемещение шлифовальной бабки по винту, мм | 290 |
| Шлифовальная бабка: Толчковая подача - периодическая подача с реверсированием стола, мм | 0,0025…0,025 |
| Шлифовальная бабка: Цена деления лимба поперечной подачи, мм | 0.005 |
| Шлифовальная бабка: Цена деления лимба тонкой поперечной подачи, мм | 0.001 |
| Величина поперечного перемещения шлифовальной бабки за один оборот маховика, мм | 0.5 |
| Скорость быстрого установочного перемещения шлифовальной бабки, мм/мин | 240 |
| Внутреннее шлифование: Наибольший диаметр заготовки, устанавливаемой в патроне, мм | 200 |
| Внутреннее шлифование: Наибольшая длина шлифуемого отверстия, мм | 125 |
| Внутреннее шлифование: Диаметр шлифуемого отверстия наибольший/ наименьший, мм | 32/25 |
| Внутреннее шлифование: Диаметр внутиришлифовальной головки, мм | 80 |
| Внутреннее шлифование: Число оборотов внутришлифовального шпинделя | 1690 |
| Передняя бабка: Частота вращения изделия (бесступенчатое регулирование), об/мин | 40…400 |
| Величина отвода пиноли задней бабки от руки, мм | 35 |
| Передняя бабка: Электродвигатель шпинделя шлифовальной бабки, кВт | 5.5 |
| Электродвигатель внутришлифовального шпинделя, кВт | 1.1 |
| Суммарная мощность электрических двигателей | 9.71 |
| Габаритные размеры станка (длина х ширина х высота), мм | 5620 х 2585 х 1982 |
| Масса 3У131ВМ станка с электрооборудованием и охлаждением, кг | 6200 |
