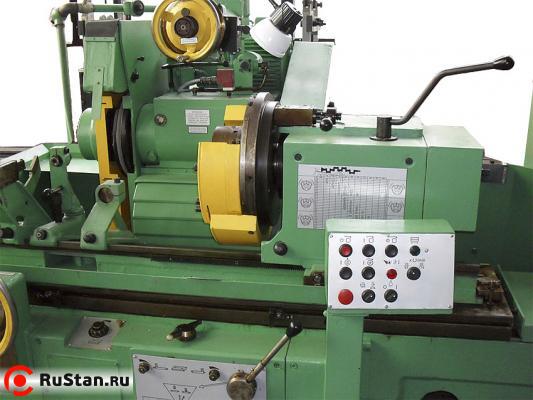

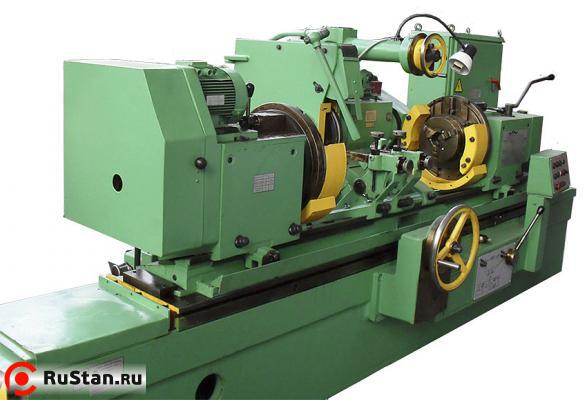

Станок для шлифовки шеек коленчатых валов 3Д4230
| Модель: |  |
3Д4230 |
| Артикул: | |
3Д4230 |
- Описание
- Комментарии
- Отзывы

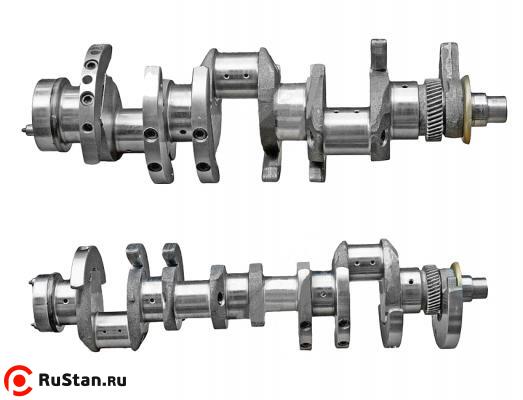

Круглошлифовальный станок 3Д4230 предназначен для перешлифовки коренных и шатунных шеек коленчатых валов автомобильных, тракторных и тепловозных двигателей, компрессоров и других деталей типа кривошипа в условиях авторемонтных, тракторных заводов, мастерских и других ремонтных служб, занятых восстановлением коленчатых валов.
Особенности
Шлифование производится при ручной врезной подаче шлифовального круга. На станках можно производить шлифование гладких цилиндрических и конических поверхностей с углом конусности 3` 30". Перешлифовка коренных шеек коленчатых валов может производится как в центрах, так и в патроне.
Балансировка коленчатого вала при шлифовании шатунных шеек осуществляется подвижными грузами, размещенными сзади бабок изделия в нерабочей зоне. Для балансировки тяжелых коленчатых валов имеется дополнительный груз, который крепится на планшайбе патрона.
Технические характеристики 3Д4230 | |
|---|---|
| Характеристика | Значение |
| Диаметр вращения устанавливаемой заготовки, мм: | 580 |
| Максимальные размеры устанавливаемой заготовки, мм. | 1600(в центрах); 1450(в патроне) |
| Диаметр шлифования, мм. | с люнетом: 25(min); 110, 200(max); без люнета: 200 |
| Наибольший радиус кривошипа шлифуемого коленчатого вала, мм | 110 |
| Наибольший угол корректировки положения коленчатого вала при зажатых патронах, град | 2 |
| Высота центров, мм. | 300 |
| Внутренний диаметр шлифовального круга, мм | 305 |
| Максимальная высота шлифовального круга, мм | 63 |
| Наружный диаметр круга, мм. | 900 |
| Наибольшее продольное перемещение стола, мм. | 1600 (вручную или от гидропр.) |
| Наибольшее перемещение пиноли, мм | 35 |
| Скорость вращения шлифовального круга, м/с | 35 |
| Скорость продольного перемещения (подачи) стола, м/мин | 0,2..5 |
| Частота вращения шпинделя шлифовальной бабки на холостом ходу, об/мин | 740 |
| Величина быстрого подвода шлифовальной бабки,мм | 100 |
| Частота вращения заготовки, об/мин | 30;60;85;174 |
| Угол поворота стола, град. | 2,0(по часовой); 3,5(против); |
| Радиус кривошипа, мм | 110 |
| Частота вращения шпинделя, мин -1 | 30(min); 174(max); |
| Диаметр патрона, мм. | 250 |
| Количество электродвигателей, шт. | 7 |
| Мощность привода шлифовального круга, кВт | 11 |
| Напряжение питания, В | 380 |
| Габаритные размеры (LxBxH), мм. | 5600x2600x1900 |
| Масса 3Д4230 , кг. | 7500 |
Комплект поставки
- Станок круглошлифовальный в сборе. - 1 шт.
- Шкив шлифовального шпинделя 0168 мм. - 1 шт.
- Шкив шлифовального шпинделя 0190 мм. - 1 шт.
- Ключ 6 ГОСТ 11737-93. - 2 шт.
- Ключ 10 ГОСТ 11737-93. - 2 шт.
- Ключ 12 ГОСТ 11737-93. - 2 шт.
- Ключ 14 ГОСТ 11737-93. - 2 шт.
- Ключ торцовый 55 (ИС-150). - 1 шт.
- Ключ шарнирный для круглых шлицевых гаек 7811-0353 ГОСТ 16985-79 для гаек 0115... 0120. - 1 шт.
- Отвертка 7810-0395 ГОСТ 17199-88. - 2 шт.
- Прибор для правки круга по радиусу. - 1 шт.
- Люнет для широких шеек 030... 0100 мм. - 1 шт.
- Люнет для узких шеек 030... 0100 мм. - 1 шт.
- Прибор для правки периферии и торцов круга. - 1 шт.
- Прибор для горизонтальной установки изделия. - 1 шт.
- Прибор для установки коленвала по коренным шейкам. - 1 шт.
- Поводок. - 1 шт.
- Хомутик для 015...0100 мм. - 1 шт.
- Державка для правки круга в комплекте с твердосплавными дисками (ДО-40). - 1 комплект
- Державка для правки круга в комплекте с твердосплавными дисками (ДО-75). - 1 комплект
- Оправка для балансировки шлифовального круга. - 1 шт.
- Приспособление для подъема круга (УН-262). - 1 шт.
- Фланец шлифовального круга (ШУ-265). - 2 шт.

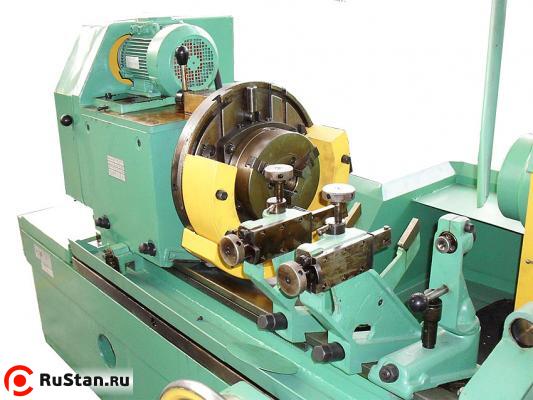

- Патрон специальный левый с пакетом контргрузов. - 1 комплект
- Патрон специальный правый с пакетом контргрузов. - 1 комплект

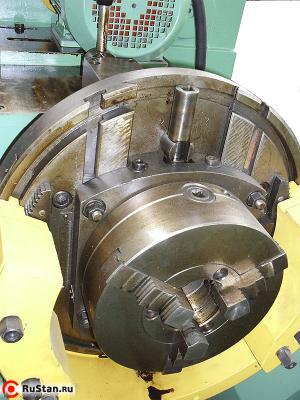

- Патрон самоцентрирующий трехкулачковый 7100-0009 ГОСТ 2675-80 с комплектом цельных кулачков (0250 мм). - 2 шт.
- Ключ к патрону 7100-0009 ГОСТ 2675-80. - 2 шт.
- Центр упорный с отжимной гайкой 7032-0109 ГОСТ 2575-79 (конус Морзе 4). - 1 шт.
- Центр упорный с отжимной гайкой 7032-0112 ГОСТ 2575-79 (конус Морзе 5). - 1 шт.
- Винт к планшайбе M6x50 ГОСТ 7808-70. - 1 шт.
- Винт к поводку M6x80 ГОСТ 7808-70. - 1 шт.
- Комплект технической документации: паспорт, руководство по эксплуатации. - 1 комплект
- Запасные части и принадлежности (ЗИП) на 1 год эксплуатации или 3500 часов работы. - 1 комплект
