| Модель: |  |
16А20Ф3 c ЧПУ |
| Производитель: |  |
Россия |
Аналоги 16А20Ф3 c ЧПУ
Код товара: 9084
Нет в наличии
Ø обработки над станиной 320
Ø обработки над супортом 200
РМЦ1000
Ø отверстия шпинделя 50
Макс. обороты 2500
Мощность 11.00 кВт
Напряжение380В
Масса3800 кг
Ø обработки над супортом 200
РМЦ1000
Ø отверстия шпинделя 50
Макс. обороты 2500
Мощность 11.00 кВт
Напряжение380В
Масса3800 кг
Код товара: 40368
Нет в наличии
Ø обработки над станиной 320
Ø обработки над супортом 75
РМЦ180
Ø отверстия шпинделя 37
Макс. обороты 3000
Мощность 3.00 кВт
Напряжение380В
Масса1000 кг
Ø обработки над супортом 75
РМЦ180
Ø отверстия шпинделя 37
Макс. обороты 3000
Мощность 3.00 кВт
Напряжение380В
Масса1000 кг
Код товара: 40355
Нет в наличии
Ø обработки над станиной 350
Ø обработки над супортом 140
РМЦ380
Ø отверстия шпинделя 48
Макс. обороты 3000
Мощность 4.00 кВт
Напряжение380В
Масса2100 кг
Ø обработки над супортом 140
РМЦ380
Ø отверстия шпинделя 48
Макс. обороты 3000
Мощность 4.00 кВт
Напряжение380В
Масса2100 кг
Код товара: 40549
Нет в наличии
Ø обработки над станиной 350
Ø обработки над супортом 160
РМЦ500
Ø отверстия шпинделя 55
Макс. обороты 1600
Мощность 5.50 кВт
Напряжение380В
Масса1800 кг
Ø обработки над супортом 160
РМЦ500
Ø отверстия шпинделя 55
Макс. обороты 1600
Мощность 5.50 кВт
Напряжение380В
Масса1800 кг
Код товара: 40607
Нет в наличии
Ø обработки над станиной 350
Ø обработки над супортом 135
РМЦ350
Ø отверстия шпинделя 105
Макс. обороты 1000
Мощность 7.50 кВт
Напряжение380В
Масса1650 кг
Ø обработки над супортом 135
РМЦ350
Ø отверстия шпинделя 105
Макс. обороты 1000
Мощность 7.50 кВт
Напряжение380В
Масса1650 кг
Код товара: 40404
Нет в наличии
Ø обработки над станиной 350
Ø обработки над супортом 200
РМЦ300
Ø отверстия шпинделя 48
Макс. обороты 3000
Мощность 4.00 кВт
Напряжение380В
Масса2200 кг
Ø обработки над супортом 200
РМЦ300
Ø отверстия шпинделя 48
Макс. обороты 3000
Мощность 4.00 кВт
Напряжение380В
Масса2200 кг
Код товара: 40397
Нет в наличии
Ø обработки над станиной 350
Ø обработки над супортом 210
РМЦ300
Ø отверстия шпинделя 55
Макс. обороты 1600
Мощность 5.50 кВт
Напряжение380В
Масса1600 кг
Ø обработки над супортом 210
РМЦ300
Ø отверстия шпинделя 55
Макс. обороты 1600
Мощность 5.50 кВт
Напряжение380В
Масса1600 кг
Код товара: 1616
Код товара: 44180
Нет в наличии
Ø обработки над станиной 360
Ø обработки над супортом 210
РМЦ750
Ø отверстия шпинделя 60
Макс. обороты 2500
Мощность 5.50 кВт
Напряжение380В
Масса1500 кг
Ø обработки над супортом 210
РМЦ750
Ø отверстия шпинделя 60
Макс. обороты 2500
Мощность 5.50 кВт
Напряжение380В
Масса1500 кг
Код товара: 40362
Нет в наличии
Ø обработки над станиной 360
Ø обработки над супортом 160
РМЦ300
Ø отверстия шпинделя 55
Макс. обороты 4500
Мощность 5.50 кВт
Напряжение380В
Масса3000 кг
Ø обработки над супортом 160
РМЦ300
Ø отверстия шпинделя 55
Макс. обороты 4500
Мощность 5.50 кВт
Напряжение380В
Масса3000 кг
Код товара: 36694
Нет в наличии
Ø обработки над станиной 360
Ø обработки над супортом 210
РМЦ750
Ø отверстия шпинделя 60
Макс. обороты 2500
Мощность 5.50 кВт
Напряжение380В
Масса1500 кг
Ø обработки над супортом 210
РМЦ750
Ø отверстия шпинделя 60
Макс. обороты 2500
Мощность 5.50 кВт
Напряжение380В
Масса1500 кг
2 329 643 p
Код товара: 40018
Нет в наличии
Ø обработки над станиной 360
Ø обработки над супортом 160
РМЦ350
Ø отверстия шпинделя 48
Макс. обороты 3000
Мощность 9.50 кВт
Напряжение380В
Масса1200 кг
Ø обработки над супортом 160
РМЦ350
Ø отверстия шпинделя 48
Макс. обороты 3000
Мощность 9.50 кВт
Напряжение380В
Масса1200 кг
- Описание
- Комментарии
- Отзывы

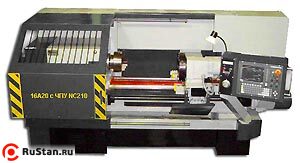

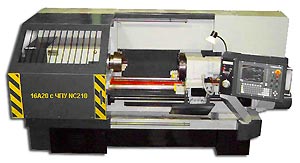

Токарный станок 16А20Ф3 c ЧПУ NC210 предназначен для токарной обработки в полуавтоматическом режиме наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем различной сложности.
По заказу станок может оснащаться системой ЧПУ и электроприводами, как отечественного производства (NC-210), так и производства зарубежных фирм Siemens, Fagor, Heidenhain, "FANUC".
Область применения станка 16А20Ф3: мелкосерийное и серийное производство.
Особенности конструкции
- высокопрочная станина выполненная литьем из чугуна марки СЧ20 с термообработанными шлифованными направляющими обеспечивают длительный срок службы и повышенную точность обработки
- привод главного движения 16А20Ф3, включающий главный двигатель 11 кВт и шпиндельную бабку обеспечивает наибольший крутящий момент до 800 Нм
- высокоточный шпиндель с отверстием 55 мм (по заказу 64 мм), позволяющий обрабатывать детали из пруткового материала зона обработки может быть оснащена как линейной наладкой, так и револьверной головкой, в зависимости от требований покупателя
- надежная защита шарико-винтовых пар обеспечивает долговечность работы механизмов перемещения по координатам X и Z станок оснащается системами ЧПУ и электроприводами, как отечественного производства, так и производства зарубежных фирм
Технические характеристики токарного станка 16А20Ф3 с ЧПУ NC210
| Характеристика | Значение |
|---|---|
| Наибольший диаметр изделия, устанавливаемого над станиной, мм | 500 |
| Наибольший диаметр обрабатываемого изделия над станиной, мм | 320 |
| Наибольший диаметр обрабатываемого изделия над суппортом, мм | 200 |
| Наибольшая длина устанавливаемого изделия в центрах, мм | 1000 |
| Диаметр цилиндрического отверстия в шпинделе, мм | 55 |
| Наибольший ход суппорта поперечный, мм | 210 |
| Наибольший ход суппорта продольный, мм | 905 |
| Максимальная рекомендуемая скорость рабочей подачи
- продольной, мм/мин - поперечной, мм/мин |
2000 1000 |
| Количество управляемых координат | 2 |
| Количество одновременно управляемых координат | 2 |
| Точность позиционирования, мм | 0,01 |
| Повторяемость, мм | 0,003 |
| Диапазон частот вращения шпинделя, мин-1 | 20...2500 |
| Максимальная скорость быстрых перемещений
- продольных, м/мин - поперечных, м/мин |
15 7,5 |
| Количество позиций инструментальной головки | 8 |
| Мощность привода главного движения, кВт | 11 |
| Суммарная потребляемая мощность, кВт | 21,4 |
| Габаритные размеры станка, мм | 3700х2260х1650 |
| Масса 16К20 c УЧПУ NC210 (16А20Ф3) станка (без транспортера стружкоудаления), кг | 4000 |
Токарный станок 16А20Ф3 c ЧПУ NC210 предназначен для токарной обработки в полуавтоматическом режиме наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем различной сложности.
По заказу станок может оснащаться системой ЧПУ и электроприводами, как отечественного производства (NC-210), так и производства зарубежных фирм Siemens, Fagor, Heidenhain, "FANUC".
Область применения станка 16А20Ф3: мелкосерийное и серийное производство.
Особенности конструкции
- высокопрочная станина выполненная литьем из чугуна марки СЧ20 с термообработанными шлифованными направляющими обеспечивают длительный срок службы и повышенную точность обработки
- привод главного движения 16А20Ф3, включающий главный двигатель 11 кВт и шпиндельную бабку обеспечивает наибольший крутящий момент до 800 Нм
- высокоточный шпиндель с отверстием 55 мм (по заказу 64 мм), позволяющий обрабатывать детали из пруткового материала зона обработки может быть оснащена как линейной наладкой, так и револьверной головкой, в зависимости от требований покупателя
- надежная защита шарико-винтовых пар обеспечивает долговечность работы механизмов перемещения по координатам X и Z станок оснащается системами ЧПУ и электроприводами, как отечественного производства, так и производства зарубежных фирм
Технические характеристики токарного станка 16А20Ф3 с ЧПУ NC210
| Характеристика | Значение |
|---|---|
| Наибольший диаметр изделия, устанавливаемого над станиной, мм | 500 |
| Наибольший диаметр обрабатываемого изделия над станиной, мм | 320 |
| Наибольший диаметр обрабатываемого изделия над суппортом, мм | 200 |
| Наибольшая длина устанавливаемого изделия в центрах, мм | 1000 |
| Диаметр цилиндрического отверстия в шпинделе, мм | 55 |
| Наибольший ход суппорта поперечный, мм | 210 |
| Наибольший ход суппорта продольный, мм | 905 |
| Максимальная рекомендуемая скорость рабочей подачи
- продольной, мм/мин - поперечной, мм/мин |
2000 1000 |
| Количество управляемых координат | 2 |
| Количество одновременно управляемых координат | 2 |
| Точность позиционирования, мм | 0,01 |
| Повторяемость, мм | 0,003 |
| Диапазон частот вращения шпинделя, мин-1 | 20...2500 |
| Максимальная скорость быстрых перемещений
- продольных, м/мин - поперечных, м/мин |
15 7,5 |
| Количество позиций инструментальной головки | 6 |
| Мощность привода главного движения, кВт | 11 |
| Суммарная потребляемая мощность, кВт | 21,4 |
| Габаритные размеры станка, мм | 3700х2260х1650 |
| Масса 16К20 c УЧПУ NC210 (16А20Ф3) станка (без транспортера стружкоудаления), кг | 4000 |
