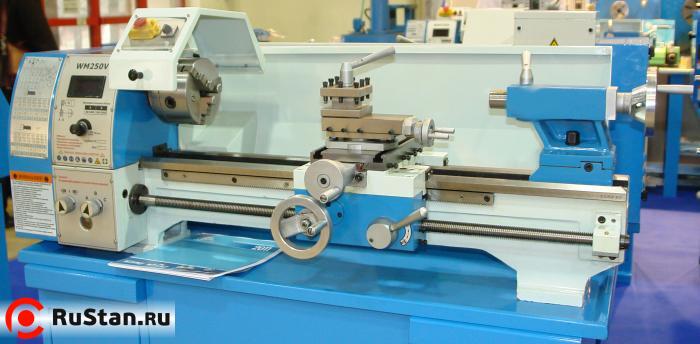

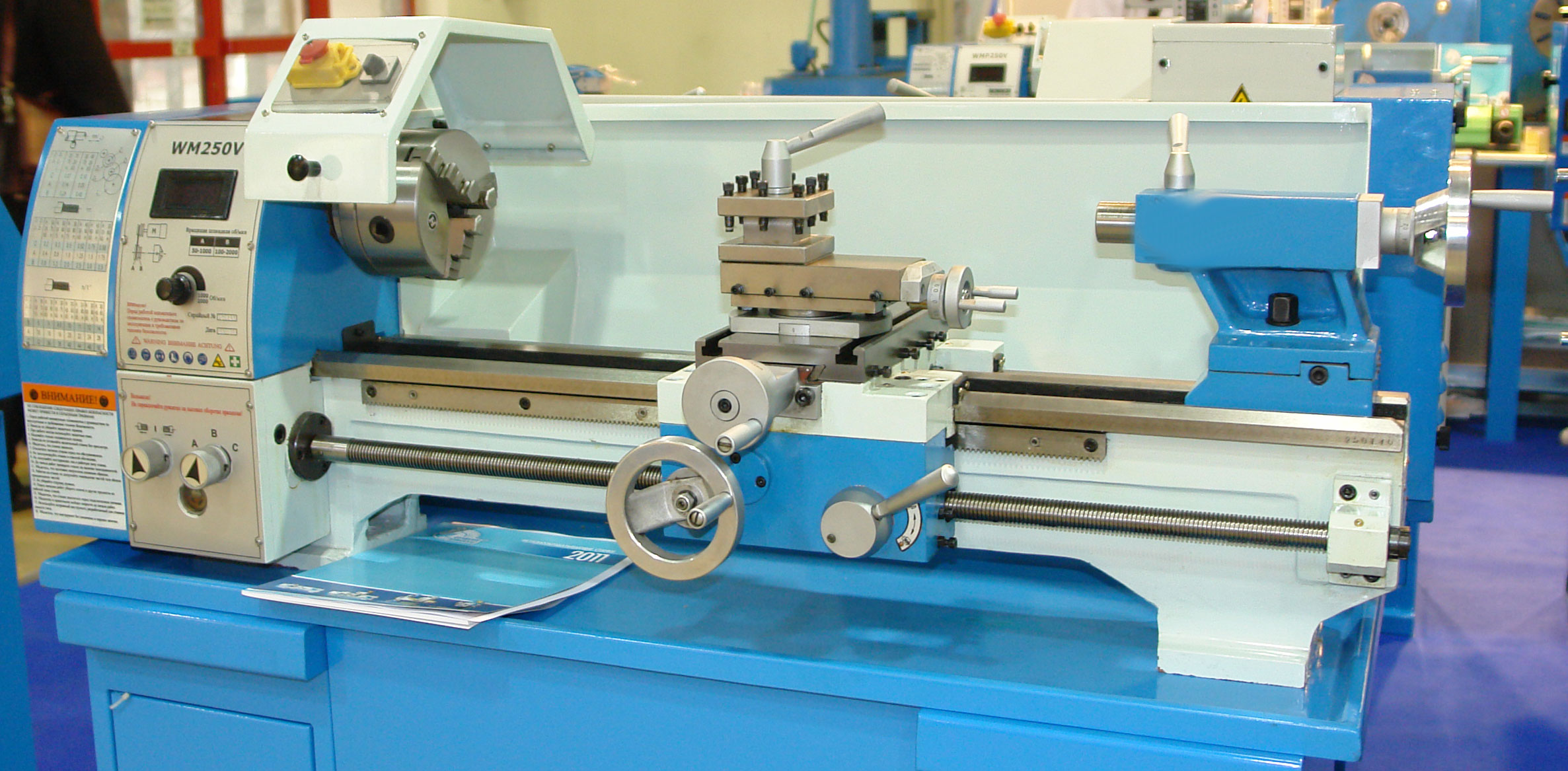

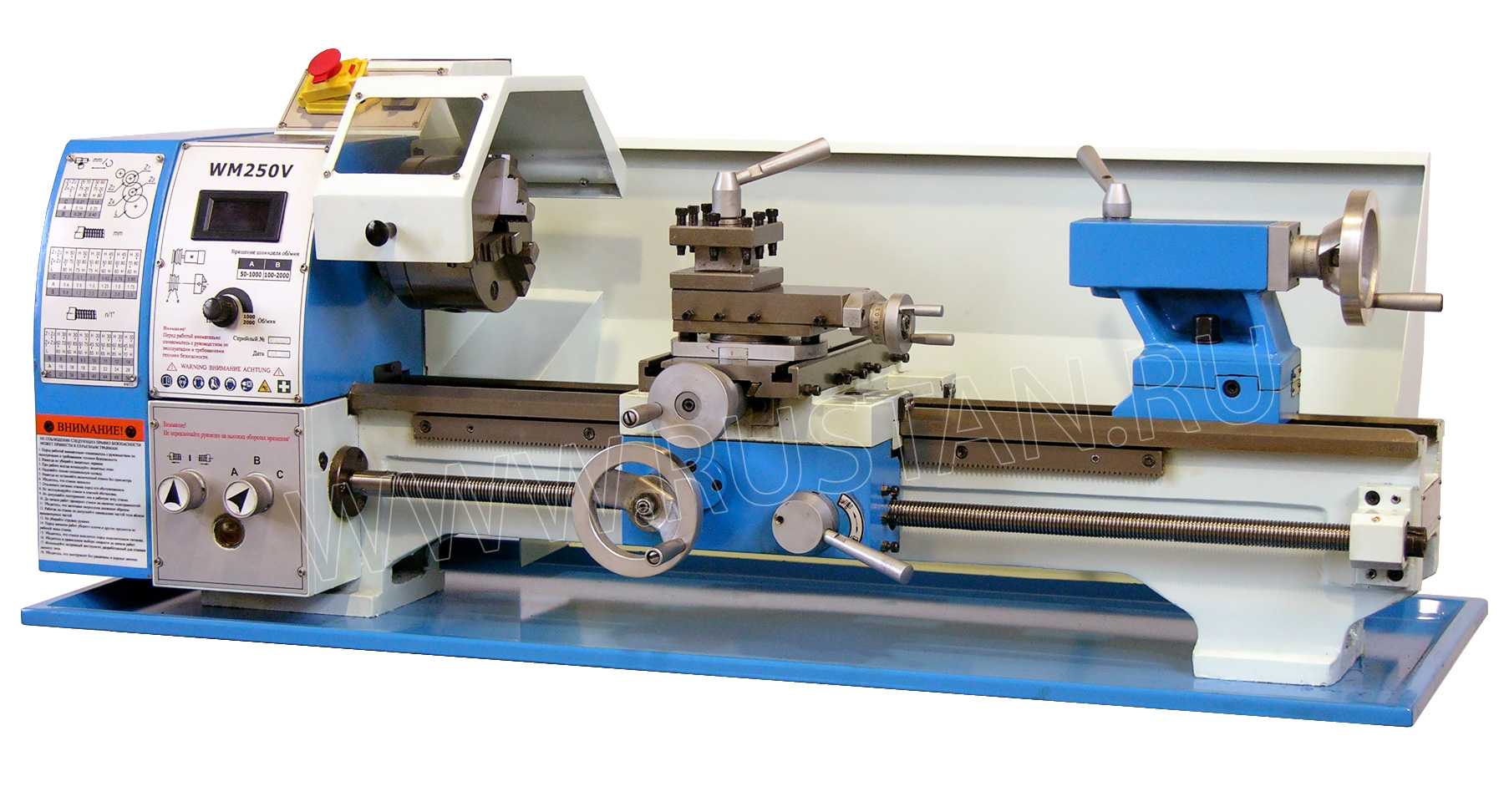

Настольный токарный станок Weiss Machinery WM250V "Универсал" предназначен для различных видов механической обработки деталей типа тел вращения из черных и цветных металлов, их сплавов, пластмасс и др. материалов.

Технологические возможности станков могут удовлетворить как профессионала с самыми разносторонними интересами, так и любителя. Полый шпиндель станка позволяет использовать в качестве заготовки прутковый материал. Принадлежности, входящие в комплект станка, обеспечивают все его перечисленные возможности.

Станок настольный токарный- товар народного потребления, он может быть использован в бытовых условиях для изготовления различных изделий домашнего обихода, в школьных мастерских, в любых детских объединениях, занимающихся самодеятельным техническим творчеством.

При работе на станке приобретаются трудовые навыки и происходит ознакомление с основными видами механической обработки материалов и вместе с этим интересно заполняется досуг.

Малые габариты, низкий уровень шума, возможность подключения к бытовой электросети позволяют заниматься техническим творчеством на дому. Станок отлично подходит для комплектации школьных мастерских.

Нормальная эксплуатация станка производится при температуре +10 ... +30°С и относительной влажности 40 ... 80%.

Особенности конструкции WM250Vx550 "Универсал"

  • Настольный токарный станок с регулируемой частотой вращения шпинделя с возможностью нарезания как метрических, так и дюймовых резьб и точения деталей конических форм.
  • Литые чугунные базовые конструкции станка обеспечивают высокую жесткость и низкий уровень вибрации.
  • Направляющие станины типа "ласточкин хвост" закалены и отшлифованы.
  • Шпиндель поддерживается прецизионными роликовыми подшипниками, что позволяет обрабатывать изделия с высокой точностью.

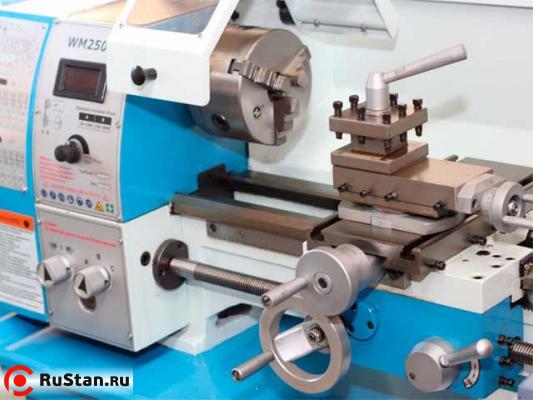

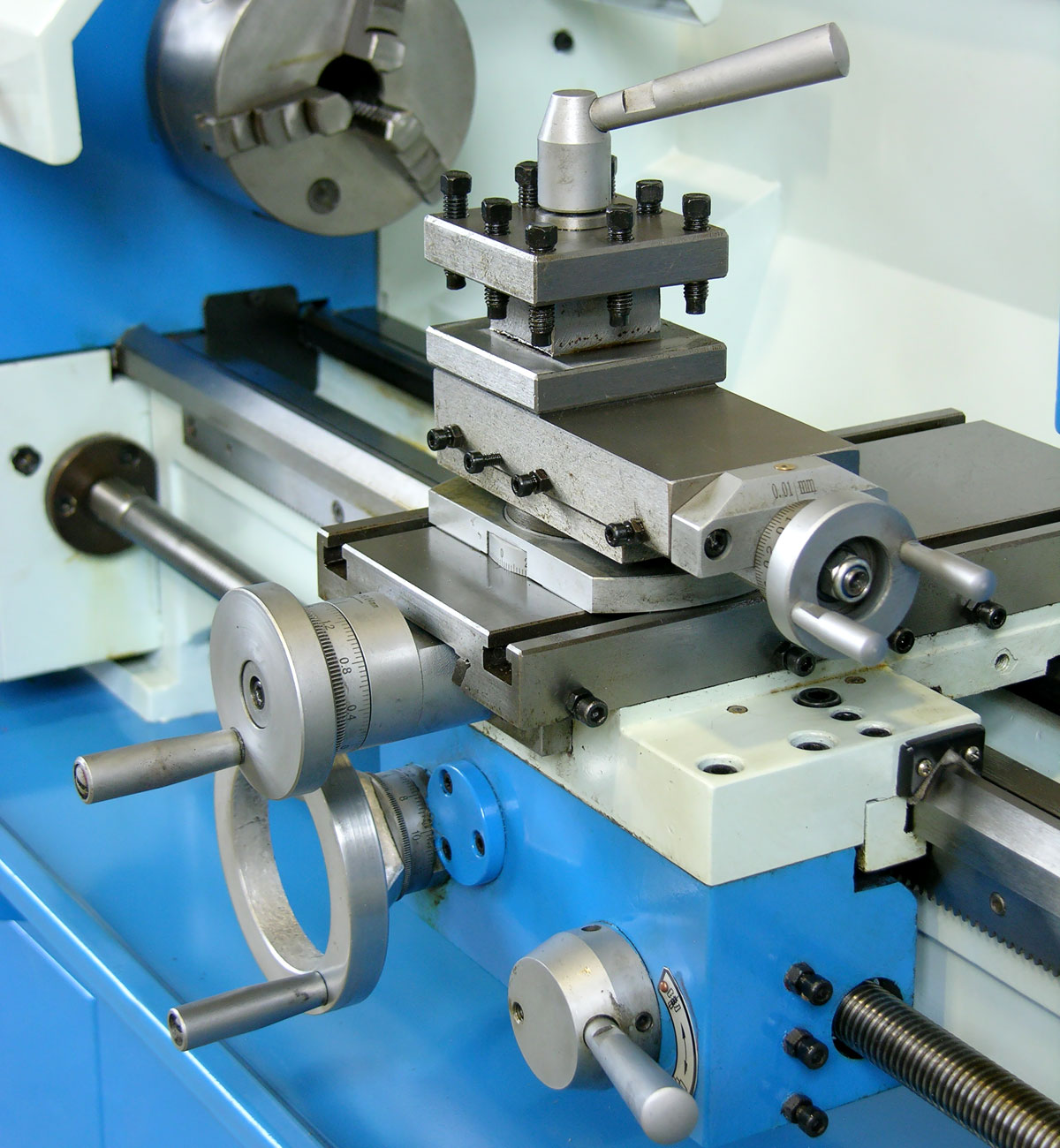

  • 4-х Позиционный резцедержатель.

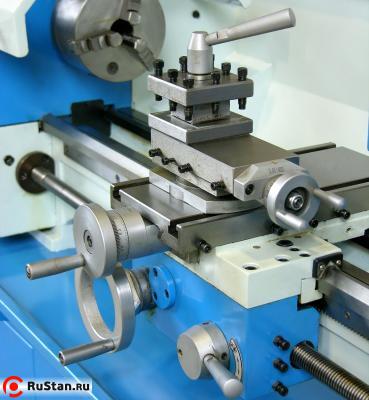

  • Регулируемое перемещение в поперечном направлении крестовых салазок позволяет получать необходимые размеры конусов.
  • Точность станка обеспечивается выборкой зазоров в направляющих с помощью регулируемой прижимной планки.
  • Станок позволяет производить резьбонарезание.
  • Автоматическая коробка подач, для нарезания резьб.
  • Продольная автоматическая подача (реверс после остановки шпинделя).
  • Регулируемое перемещение задней бабки в поперечном направлении (для обтачивание необходимых конусов).

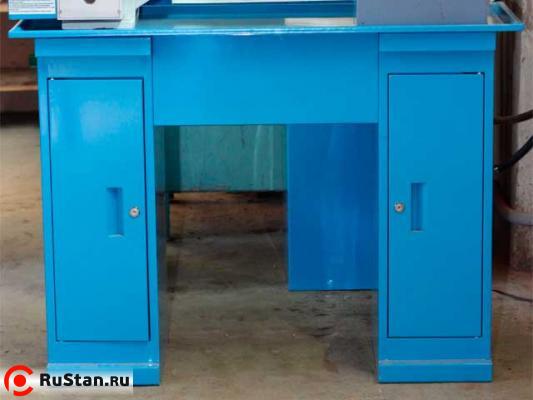

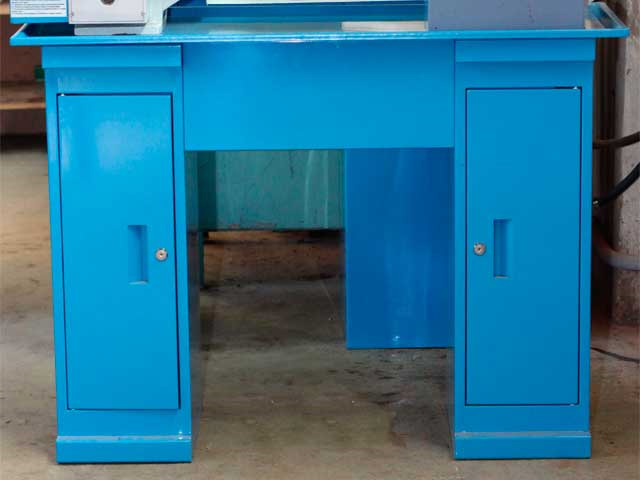

Подставка настольного токарного станка ВМ250В

Точность WM250Vx550 "Универсал"

  • Радиальное биение шнинделя по наружной поверхности и в конусе шпипнеля, мм - 0,01
  • Радиальное биение патрона, мм - 0,04
  • Радиальное оправки лининой 100мм закрепленной в патроне, мм - 0,08

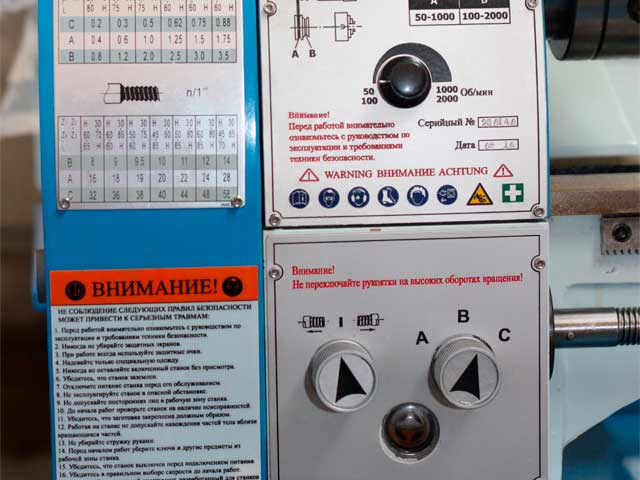

ТАБЛИЦА РЕЗЬБ И СКОРОСТЕЙ СТАНКА ВМ250В:

ТАБЛИЦА СКОРОСТЕЙ И РЕЗЬБ СТАНКА ВМ250В

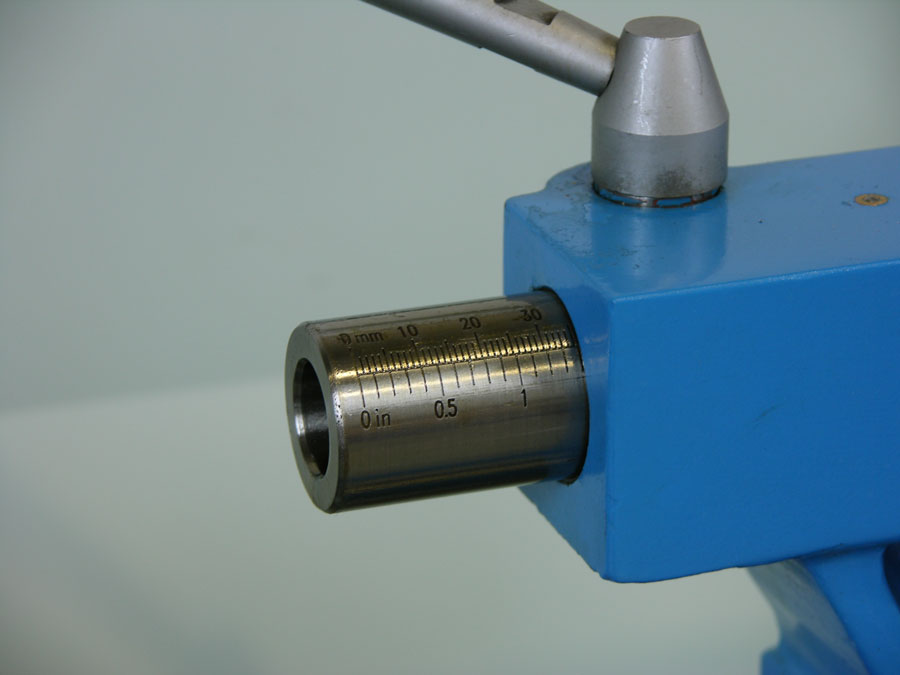

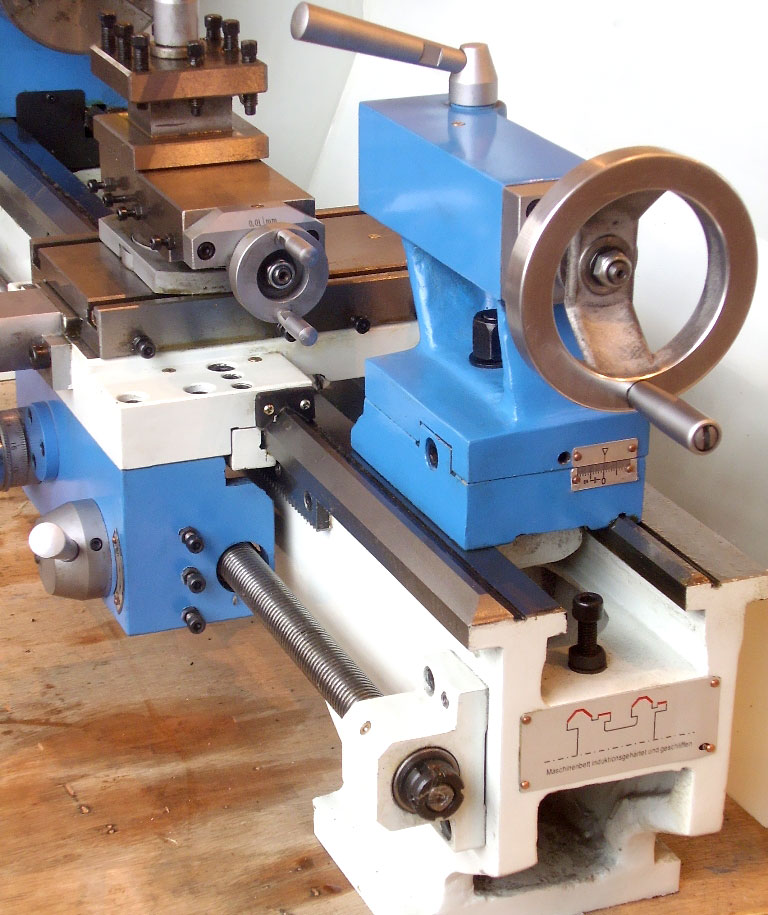

Задняя бабка базируется (перемещается) на плоской и V-образной направляющих станины и может быть зафиксирована от перемещения рукояткой. Задняя бабка имеет выдвижную пиноль с конусным отверстием Морзе № 2 и градуированной шкалой, нанесенной на наружной поверхности пиноли. Жесткость задней бабки рассчитана на тяжелые режимы работы. Пиноль перемещается вращением маховика, расположенного на заднем торце бабки, и может быть зафиксирована в нужном положении зажимным рукояткой. Изменение диапазона скоростей вращения шпинделя осуществляется при помощи перевода клинового ремня в нужное положение (А или В).

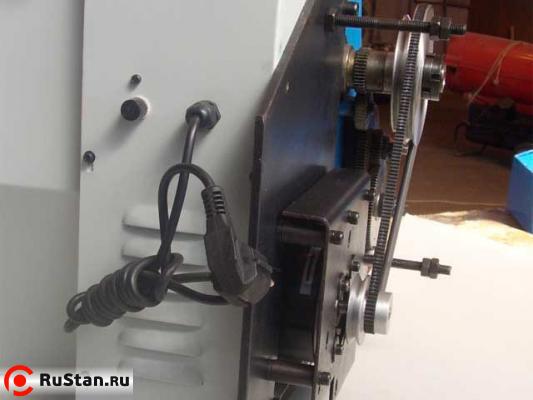

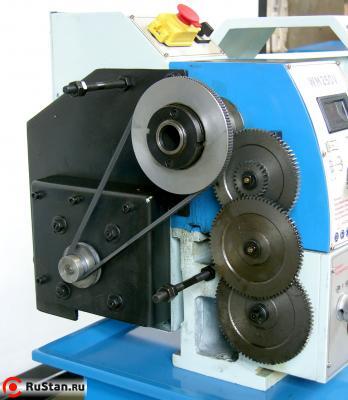

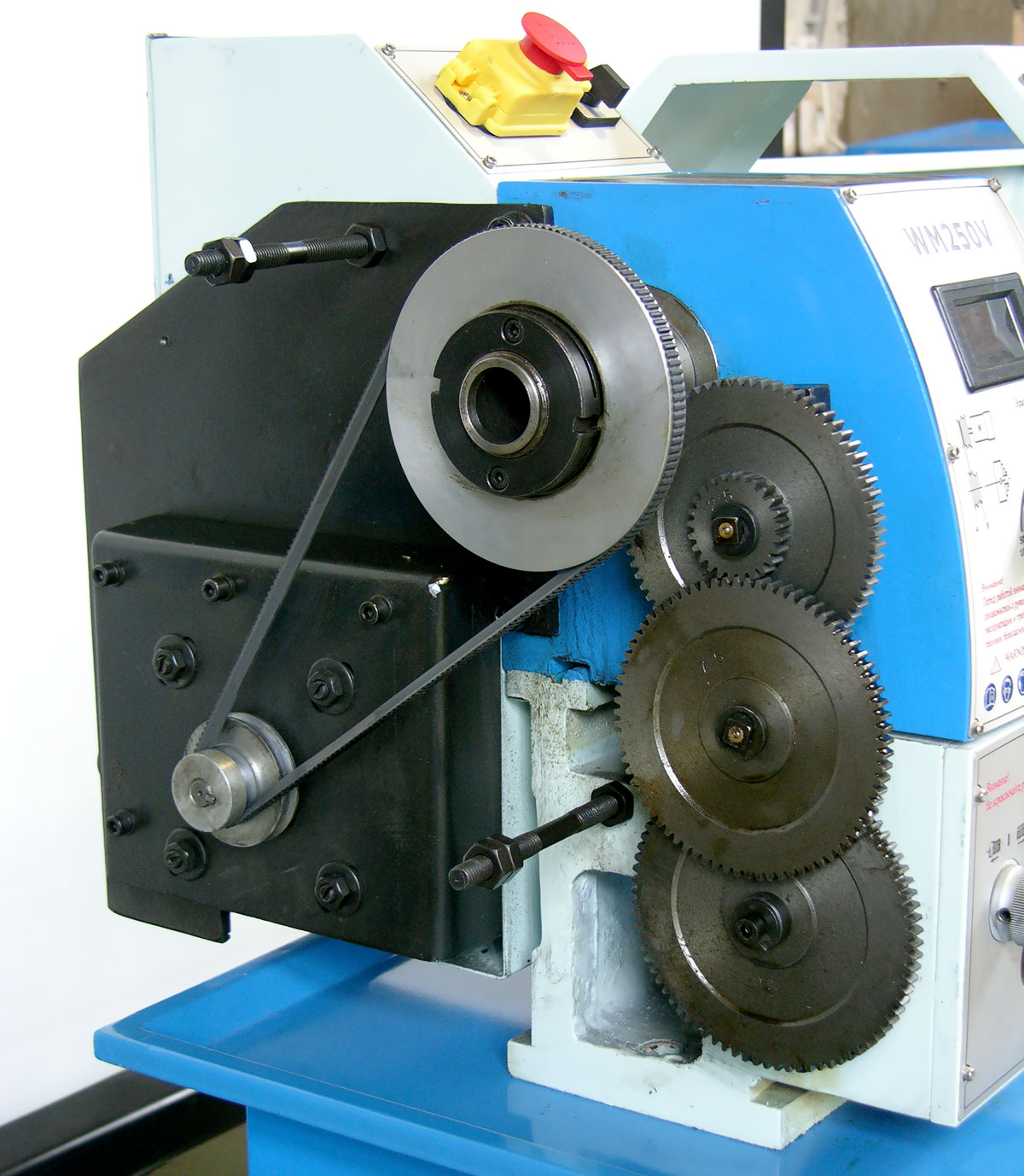

Гитара ВМ250В

Технические характеристики настольного токарного станка станок WM-250V "Универсал"

Характеристика Значение
Диаметр обрабатываемой загатовки, мм
  • над станиной
  • 250
  • над поперечными направляющими суппорта
  • 145
    Длина обрабатываемой детали в центрах, мм 550
    Диаметр проходного отверстия шпинделя, мм 26
    Наибольший диаметр заготовки зажимаемой в патроне, мм 50
    Высота резца, мм 16
    Конус шпинделя, мм МТ4
    Конус пиноли задней бабки МТ2
    Ширина станины, мм 135
    Частота вращения шпинделя, об/мин 50-1000, 100-2000
    Диапазон продольных подач, мм/об 0,07 - 0,40
    Диапазон метрических резьб, мм 0,2 - 3,5
    Диапазон дюймовых резьб, TPI 8 - 56
    Поперечное перемещение суппорта, мм 115
    Перемещение верхней каретки, мм 50
    Перемещение пиноли задней бабки, мм 70
    Цена деления на лимбах, мм
    - продольной подачи суппорта
    - поперечной подачи салазок
    - перемещения верхних салазок
    - перемещения пиноли задней бабки

    0,20
    0,04
    0,01
    0,02
    Мощность электродвигателя, Вт 750
    Габариты в упаковке, мм 1150х560х570
    Вес Weiss Machinery 250Vx550 станка ВМ-250V (WM250V) Универсал нетто, кг 120

    Комплектность поставки WM250Vx550 "Универсал"

    • Станок настольный токарный в сборе.
    • Индикатор числа оборотов шпинделя.
    • Защитный экран.
    • Задняя стенка ограждения.
    • Поддон под стружки.
    • Инструмент для обслуживания станка в ящике.
    • Упаковка. Фанерный ящик.

    Комментарии и вопросы:

    Комментариев пока нет, но ваш может быть первым.
    Разметить комментарий или вопрос

    Отзывы о Weiss Machinery 250Vx550:

    Достоинства:

    Относительно тихий, точный

    Комментарий:

    С латунью, дюралью вообще проблем нет. Сталь только раз резал – получилось, но что будет при постоянной работе с ней, сказать не возьмусь. Точность можно поймать 0,02, отлично для гаражной техники. В общем, все устраивает, хотя и думал будет хуже, потому что при выборе ориентировался в основном на тишину – соседи близко, старый станок слишком громкой был.

    Покупал(а) для:

    работы со цветметом
