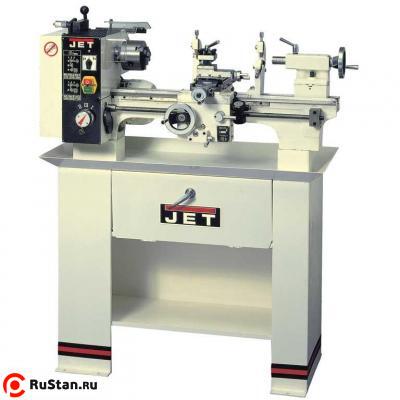

Настольный токарный станок JET BD-920W предназначен для механической обработки изделий из металлов, древесины и пластмасс. Технологические возможности станков могут удовлетворить как профессионала с самыми разносторонними интересами, так и любителя. Малые габариты, низкий уровень шума, возможность подключения к бытовой электросети позволяют заниматься техническим творчеством на дому.
Особенности конструкции
- Закаленные и отшлифованные направляющие станины станка;

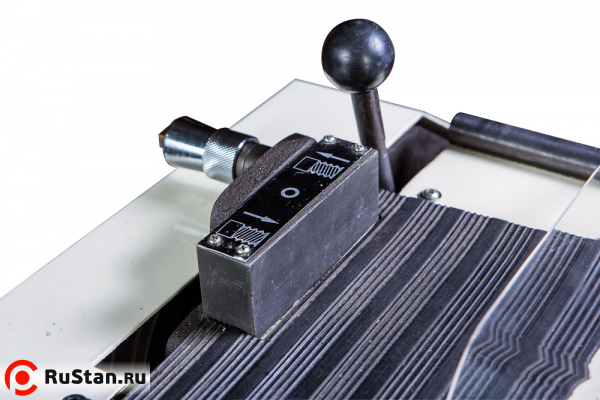

- Механизм быстрого переключения скорости подачи;
- Редуктор прямой и обратной подачи;
- Конические роликовые подшипники шпинделя;
- Макс, люфт суппорта 0,1 мм;
- Гайки шпинделя устанавливаются без зазоров;

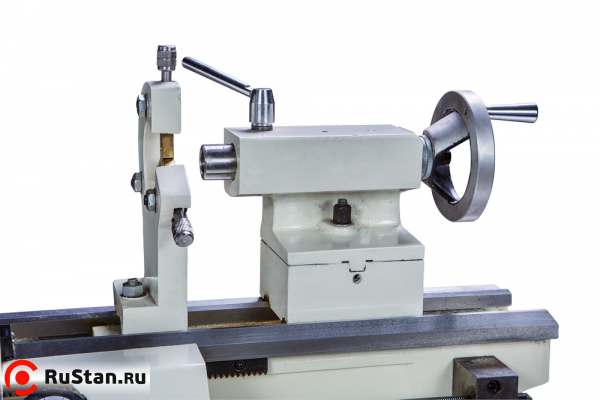

- Регулируемая в поперечном направлении задняя бабка для обточки конусов;

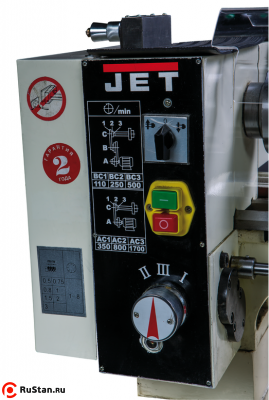

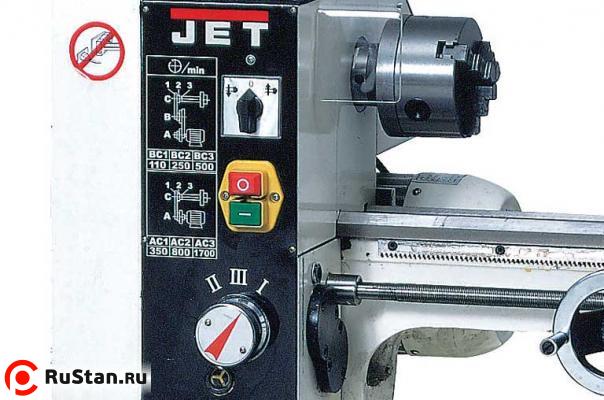

- Ременная передача главного шпинделя с системой быстрого переключения частоты вращения;
- Реверсивное вращение шпинделя;
- Регулировка зазоров направляющих при помощи клиновых планок;

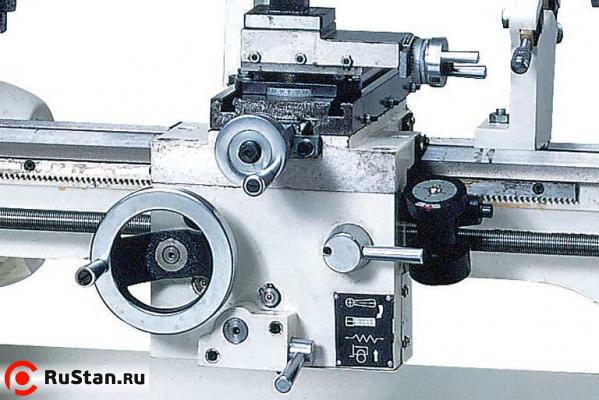

- Продольная подача по зубчатой рейке с малым износом;
- Автоматическая подача продольного суппорта.
Комплектация токарника
- 3-х кулачковый патрон Ø100 мм
- 4-х кулачковая планшайба Ø180 мм
- Планшайба Ø180 мм

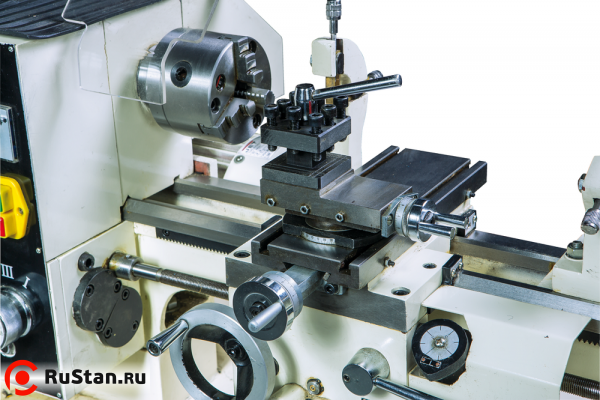

- 4-х позиционный резцедержатель с фиксатором
- Однопозиционный резцедержатель

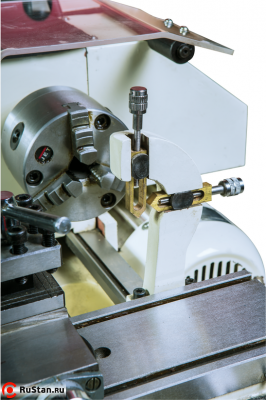

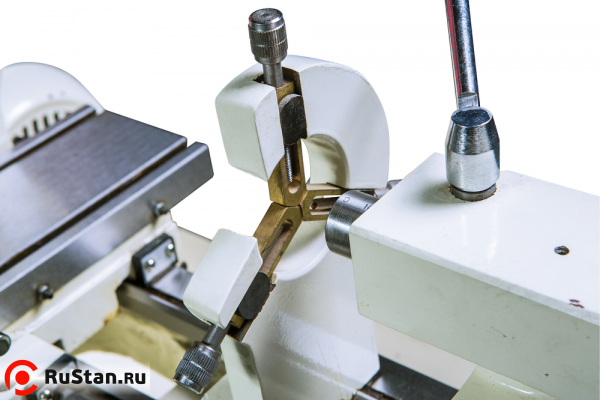

- Подвижный и неподвижный люнеты

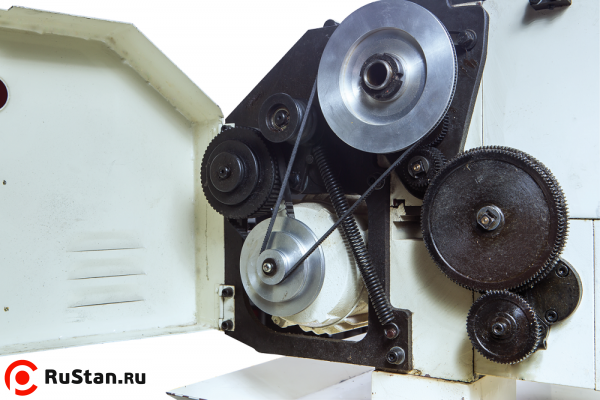

- Комплект сменных шестерен
- Невращающиеся упорные центры МК-2 и МК-3
- Указатель резьбы
- Комплект обратных кулачков
- Задняя стенка
Технические характеристики BD-920W | |
---|---|
Характеристика | Значение |
Диаметр обточки над станиной | 220 мм |
Диаметр обточки над суппортом | 135 мм |
Расстояние между центрами | 500 мм |
Частота вращения шпинделя, 6 | 110 - 1700 об/мин |
Конус шпинделя | MК-3 |
Присоединение шпинделя | D1-38 короткий конус |
Проходное отверстие шпинделя | 20 мм |
Ход поперечного суппорта | 125 мм |
Ход верхнего суппорта | 45 мм |
Макс. размер резца | 12 х 12 мм |
Пиноль задней бабки | МK-2 |
Ход пиноли задней бабки | 40 мм |

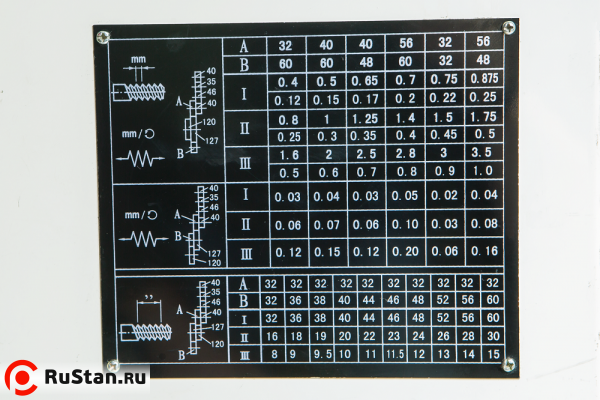

Скорость подачи | 0,02 - 0,5 мм/об |
Метрическая резьба, 13 | 0,4 - 3,5 мм |
Дюймовая резьба, 28 | 60 - 8 TPI |
Диапазон подвижного люнета | 12 - 90 мм |
Диапазон неподвижного люнета | 9,5 - 190 мм |
Выходная мощность | 0,55 кВт / S1 100% |
Потребляемая мощность | 0,98 кВт / S6 40% |
Габаритные размеры (ДхШхВ) | 940 х 510 х 500 мм |
Масса JET BD-920W | 110 кг |
