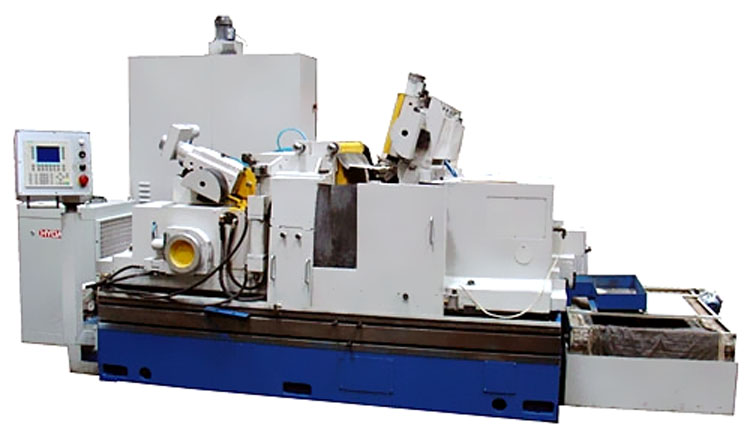

Круглошлифовальный станок 3Е184АМ
| Модель: |  |
3Е184АМ |
- Описание
- Комментарии
- Отзывы
Круглошлифовальный бесцентровый полуавтомат 3Е184АМ предназначен для шлифования гладких, ступенчатых, конических и фасонных поверхностей типа тел вращения методом врезного или сквозного шлифования.
На круглошлифовальном станке 3Е184АМ шлифуются изделия из чугуна, стали, цветных металлов и их сплавов до и после термической обработки, а также изделия из различных неметаллических материалов (текстолита, стекла и др.) при соответствующем подборе абразивного инструмента и материала опорного ножа.
Шпиндель шлифовального круга выполнен на гидродинамических подшипниках скольжения. Полуавтомат оснащен механизмом автоматической правки шлифовального круга и подналадки шлифовальной бабки. На базе полуавтомата при оснащении загрузочно-разгрузочным устройством могут изготавливаться специальные станки-автоматы.
Технические характеристики круглошлифовального станка 3Е184АМ
| Характеристика | Значение> |
|---|---|
| Размеры обрабатываемой заготовки: | |
| — диаметр, мм | 4...80 |
| — длина без специальных приспособлений, мм | до 260 |
| Круг шлифовальный | |
| — наружный диаметр, мм | 500 |
| — внутренний диаметр, мм | 305 |
| — высота, мм | 250 |
| — возможная высота, мм | 160 |
| Круг ведущий | |
| — наружный диаметр, мм | 350 |
| — внутренний диаметр, мм | 203 |
| — высота, мм | 250 |
| Алмазный инструмент для правки шлифовального и ведущего кругов: | Алмазный карандаш или алмаз в оправе |
| — посадочный диаметр, мм | 10 |
| — наибольшая длина, мм | 45 |
| Разрешающая способность механизма подач, мКм | 1,0 |
| Угол наклона ведущей бабки: | |
| — в вертикальной плоскости, град. | ± 8 |
| — в горизонтальной плоскости мин., град. | ± 30 |
| Скорость шлифования, м/сек: | 35 |
| Мощность привода шлифовального круга, кВт: | 22 |
| Суммарная потребляемая мощность, кВт: | 29,99 |
| Круглость обработанной цилиндрической поверхности, мКм: | 0,8 |
| Постоянство диаметров партии образцов, обработанных методом врезного шлифования, мКм: | 5 |
| Шероховатость обработанной цилиндрической поверхности Ra, мКм: | 0,08 |
| Габаритные размеры, мм | 3570x365x2100 |
| Масса 3Е184АМ , кг | 6990 |
Комплектация 3Е184АМ:
- Ножи и копиры для испытания станка.
- Шлифовальные и ведущие круги испытания станка.
- Комплект принадлежностей и запасных частей.
- Документация.
- Наладка напроход или врезание на весь диапазон обработки.
- Приспособление для балансировки кругов вне станка.
- Комплект ножей на весь диапазон обработки
