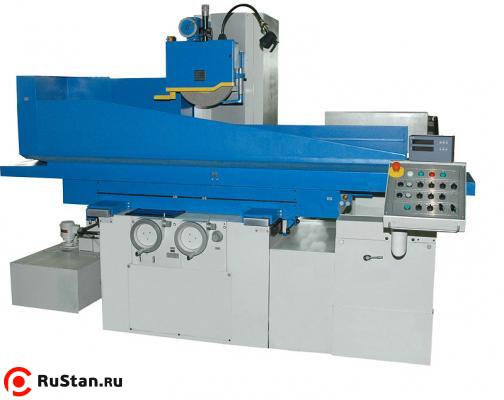

Плоскошлифовальный станок ОШ-400 x31
Код товара:
487
Нет в наличии
8 133 513 руб.
с НДС - на 12.12.2024 г.
| Модель: |  |
ОШ-400 x31 |
| Артикул: | |
ОШ-400 x31 |
| Изготовитель: |  |
Белоруссия |
- Описание
- Дополнительная оснастка
- Комментарии
- Отзывы
Плоскошлифовальный станок ОШ-400 x31 предназначен для высокоточной обработки плоских поверхностей различных изделий, а с применением приспособлений для профилирования шлифовального круга и установки деталей – профильных поверхностей, пазов, уступов, а также шлифования торцом круга.
Выпускается в исполнениях:
Особенности станка:
- Высокая жесткость и виброустойчивость станка ОШ-400 x31 за счет рациональной конструкции станины, крестового суппорта, колонны, стола и шлифовальной головки гарантирует стабильную точность и чистоту обработки;
- Плавное высокоточное безлюфтовое позиционирование за счет применения в узлах подач шариковинтовых пар качения;
- Все рабочие перемещения станка ОШ-400 x31 автоматизированы;
- Возможно применение комплектующих изделий электрооборудования ведущих мировых производителей SIEMENS, BALLUFF;
- Базовые детали станка ОШ-400 x31 из чугуна.
Технические характеристики плоскошлифовального станка ОШ-400 x31 | |
|---|---|
| Характеристика | Значение |
| Размер рабочей поверхности стола, мм. | 400 х 800 |
| Класс точности | В (ГОСТ 8-82) |
| Наибольшее расстояние от зеркала стола до оси шпинделя, мм. | 650 |
| Параметры шлиф.круга (D наружн. / d посадочн. / B), мм. | 400 х 127 х 80 |
| Наибольшее продольное перемещение стола, мм. | 810 |
| Наибольшее перемещение суппорта, мм. | 445 |
| Рабочие подачи стола, м/мин | 2 - 30 |
| Рабочие подачи суппорта, мм/ход | 0,3 - 40 |
| Величина подачи шлифовальной головки, мм. | 0,002 - 0,08 |
| Масса ОШ-400 x31 заготовки, кг. | 400 (с приспособлением и магнитной плитой) |
| Плоскостность, полученная на образце изделия, мкм. | 4 |
| Параллельность, полученная на образце изделия, мкм. | 5 |
| Шероховатость поверхности, полученная на образце изделия, Ra | 0,16 |
| Размер образца изделия (определение точностных характеристик), мм. | 400 х 150 х 120 |
| Мощность привода главного движения, кВт | 7,5 |
| Наибольшие размеры обрабатываемых поверх-й: Длина,мм Ширина,мм Высота(от зерк.стола),мм | 800; 400/480(без вых. шлиф.кр.); 450; |
| Напряжение питания, В | 380 |
| Габаритные размеры (LxBxH), мм. | 3200х2540х2140 (2800х2250х2360 в упаковке) |
| Масса, кг. | 3600 (4300 брутто) |
Комплект поставки
- Станок в сборе;
- Система охлаждения с насосом подачи СОЖ и магнитным сепаратором очистки;
- Гидростанция привода стола и смазки;
- Пульт управления;
- Электрошкаф;
- Опора регулируемая 3Е711В.90.0.010 – 5 шт.;
- Оправка ОШ-450.90.0.201.1-01 – 1 шт.;
- Прихват 3Е711ВФ1.90.0.204-02 – 4 шт.;
- Приспособление (державка) для правки шлифовального круга 3Е70.П30-01 – 1 шт.;
- Фланец шлифовального круга (в комплекте со шлифовальным кругом установлен на станке) - 1 шт.;
- Фланец шлифовального круга (без шлифовального круга, в ящике ЗИП) - 1 шт.;
- Быстроизнашиваемые запасные части, инструмент и принадлежности;
- Руководство по эксплуатации.
Дополнительная оснастка (поставляется за отдельную плату)
- электромагнитная плита ЭМП-4080 исп. 05;
- приспособления для профильного шлифования, расширяющие технологические возможности.;
Комплектация за дополнительную плату
