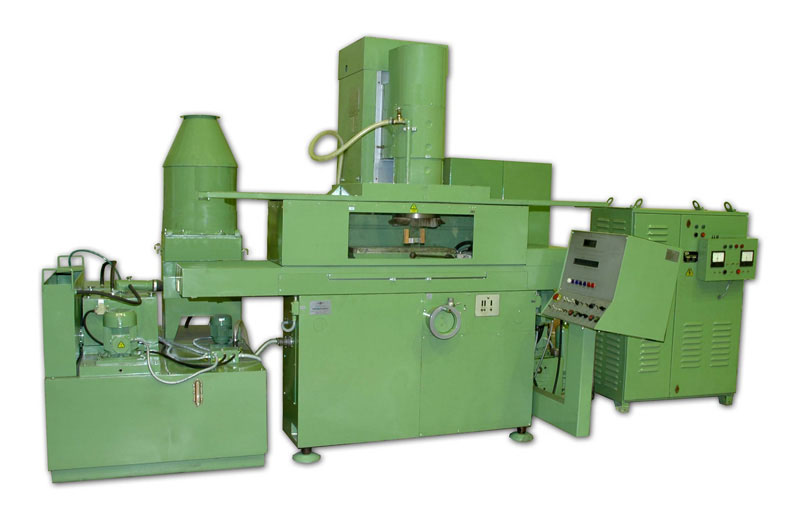

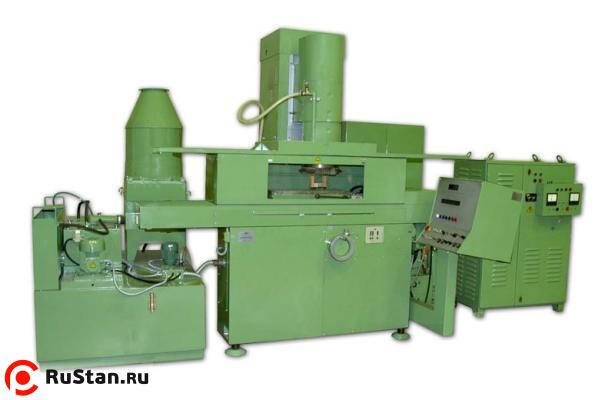

Полуавтоматический плоскошлифовальный электрохимический станок ОШ-501
| Модель: |  |
ОШ-501 |
| Изготовитель: |  |
Белоруссия |
- Описание
- Комментарии
- Отзывы
Полуавтоматический плоскошлифовальный электрохимический станок ОШ-501 предназначен для обработки изделий из твердого сплава, а также плоских поверхностей различных деталей из труднообрабатываемых материалов алмазным токопроводящим кругом комбинированным методом, при котором анодное растворение металла сочетается с алмазным шлифованием.
Особенности станка:
С применением синусных приспособлений возможна обработка наклонных поверхностей. При отключении источника технологического тока возможно проводить обработку плоскостей алмазными или абразивными кругами, брусками. Имеет автоматический программируемый (с цифровой индикацией) съем припуска, при котором обеспечивается черновая автоматическая вертикальная подача с переходом в цикле на чистовую, отключение чистовой подачи при достижении заданного размера, выхаживание и отскок шлифовального круга.
Технические характеристики плоскошлифовального станка ОШ-501
| Характеристика | ОШ-501 |
|---|---|
| Класс точности | П (ГОСТ 8-82) |
| Наибольший размер обрабатываемого изделия (LxBxH), мм. | 630 х 200 х 320 |
| Наибольшая масса заготовки, кг. | 200 (с плитой) |
| Наибольшее продольное перемещение стола, мм. | 900 |
| Наибольшее поперечное перемещение шлифовальной головки, мм. | 320 |
| Рабочие подачи стола, м/мин | 0,1 - 1,0 |
| Рабочая подача шлифовальной головки, мм. | 0,001 - 0,999 |
| Скорость быстрого установочного перемещения стола, м/мин | 0,6 - 6 |
| Скорость быстрого установочного перемещения шлифовальной гловки, м/мин | 0,3 |
| Дискретность задания перемещения шлифовальной головки, мм. | 0,001 |
| Мощность привода главного движения, кВт | 11 |
| Номинальное напряжение питания, В | 380 |
| Габаритные размеры, мм. | 4980 х 2600 х 2470 |
| Масса ОШ-501 , кг. | 5300 |
