145 938 руб.
с НДС - на 16.02.2019 г.
Модель: | ![]() |
LBM 300 |
Артикул: | ![]() |
00000012200 |
Производитель: | ![]() |
Metal Master |
- Описание
- Дополнительная оснастка
- Комментарии
- Отзывы
Профессиональное решение для изготовления, доборных элементов, отливов, вентиляции, водостоков. Листогиб LВМ является ручным проходным станком и используется в качестве гибочного инструмента для откосов, отливов, сайдинга и доборных кровельных профилей.
Стальная сварная металлоконструкция отличается прочностью, что придается хорошую устойчивость к износу. Станок мобилен и оснащен колесами со стопором для быстрого перемещения и фиксации на новом месте.
При использовании устройство представляет собой простое в эксплуатации рабочее место, где лист можно раскраивать и гнуть. Прижим выполняется эксцентриковым механизмом с вертикальным подъемом балки.
Преимущества листогиба
- Вес листогиба LBM-300 - 402 кг. Данный станок массивнее и прочнее, что существенно увеличивает срок эксплуатации листогибочного станка
- Заводская регулировка обеспечивает 100% качество работы сразу после покупки - станок не требует настройки квалифицированного специалиста
- Самый популярный станок на рынке среди проходных листогибов для изготовления отливов, откосов, доборных профилей к кровле, сайдингу, элементов и комплектующих вентиляции
- Глубина подачи листа не ограничена
- Угол гиба 160° для полок (бортиков) до 15 мм и 140° - для полок (бортиков) более 15 мм
- Надежный и удобный в эксплуатации - гибка стального листа до 0,9мм (для станка 2,0м)
- Роликовый нож для резки листа до 0,8мм
- Долговечный – рабочие кромки прижимной, основной и гибочной балок изготовлены из легированной высокопрочной стали ThyssenKrupp(Германия)
- Точный гиб по всей длине станка благодаря регулируемой геометрии гибочной балки
- Удобный в использовании и высокопроизводительный - благодаря вертикальному подъему прижимной балки на 90мм
- Возможна остановка балки на любой высоте раскрытия
- Быстрый прижим материала благодаря эксцентриковому механизму
- Высокая мобильность, оборудован колесами со стопорным механизмом
- Европейское качество – произведен в EU.
- Срок гарантии – 1 год
- Большой набор дополнительных опций для облегчения работы на листогиб
Технические характеристики LBM 300 | |
---|---|
Характеристика | Значение |
Длина сгибаемой детали, мм | 3150 |
Максимальная толщина металла, кровельная сталь, σв≤320 МПа (мм) | 0.7 |
Максимальная толщина металла, кровельная сталь, σв≤400 МПа (мм) | 0.6 |
Толщина металла, нержавеющая сталь, σв≤ 600МПа (мм) | 0.45 |
Толщина металла, алюминий, σв ≤ 250МПа (мм) | 0.9 |
Медь кровельная, (мм) | 0.7 |
Максимальный угол гиба, град | 140 |
Минимальная полка противогиба, мм | 15 |
Размеры, мм | 3450x650x970 |
Размеры в упаковке, мм | 3500х780х440 |
Масса LBM 300 без упаковки | 402 |
Масса в упаковке, кг | 490 |
Комплектация
- Станок в сборе
Описание основных и дополнительных характеристик листогиба LBM 250
- НОВИНКА: Фиксаторы высоты прижима балки
Пример. Вам необходимо изготовить коробочку высотой 50 мм. загнутую на 90 º с 4–х сторон, с металлической заготовки размером 500 мм х 500 мм. Ваши действия. Фиксатор высоты прижима балки нужно поднять и зафиксировать на высоте 50 мм.
С помощью угловысечнога станка или ножниц по металлу, заготовку подготовить к соответствующей формы (надрезать в углах).
Следующим шагом является изготовление из древесины или покупка металлического профиля, который будет выполнять функцию сегмента, высотой не менее 50 мм. и шириной не более 500 мм.
Располагаете заготовку между верхней и нижней траверсами, на заготовку кладете «Сегмент», зажимаете контролируя силу нажима верхней балки и осуществляете загиб детали на 90 º.
Подобную процедуру осуществляете со всеми сторонами заготовки. Коробочка готова!!!
Дополнительная опция позволяет изготавливать короба с высотой бортика до 90 мм.
Данная опция поставляется на заказ (устанавливается на заводе) и способна частично заменить сегментный станок.
- Эксцентриковый механизм прижимной балки
Быстрый прижим материала обеспечивает Эксцентриковый механизм прижимной балки
Высокое качество гибки и возможность остановить прижимную балку в любой точке обеспечивает ее Вертикальный подъем.
-
Высота раскрытия до 90 мм
Высота раскрытия больше аналогов и составляет 90 мм. Это дает возможность удобно располагать заготовку с высокимибортами.
- Усиливающие тяги
Вес станка (от 120 кг) значительно оптимизирован за счет перераспределения нагрузки на усиливающие тяги.
Высокое качество гибки всегда (без эффекта саблевидности и недогиба) - благодаря регулировке усиливающих тяг можно изменять прогиб всех трех балок.
- Колеса рояльного типа с фиксаторами
Небольшой для проходных стальных листогибов такого типа вес станка в сочетании с установленными на опоры колесами рояльного типа позволяют легко перемещать листогиб.
Удобная и безопасная работа без смещения станка во время работы благодаря колесам с фиксаторами.
-

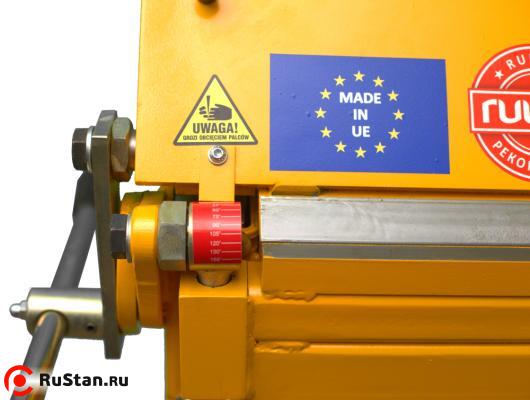

Механический угломер
Базовый угломер расположен по обеим сторонам станка и позволяет добиться приемлимого уровня точности.
Для более точного гиба рекомендуем жидкостный угломер.
Описание дополнительных опций к листогибу
- Жидкостный угломер
Для облегчения повторяемости гибки заготовок на определенный угол станок комплектуется жидкостным угломером и ограничителем угла поворота гибочной балки, позволяющим предварительно установить до четырех вариантов угла поворота.
-
Ограничитель угла поворта гибочной балки
В дальнейшем можно легко выбрать один из установленных углов путем простого поворота ограничителя на одну позицию.
Выбранные варианты ограничителя можно перенастраивать на любой угол поворота гибочной балки в любое время.
- Роликовый нож
Роликовый нож обеспечивает промышленное качество реза стали толщиной до 0,8 мм.
Роликовый нож обладает возможностью регулировок направляющих и режущих роликов и, в случае необходимости, может быть легко подогнан к станку.
Это удобно в случае необходимости покупки дополнительного ножа к листогибу.
Направляющей рельсой для роликового ножа служит прижимная балка листогиба.
- Деревянная площадка для опоры
Деревянная площадка используется в качестве дополнительной опоры листогиба, а также служит теплоизолятором для оператора в случае работы на бетонном или земляном полу. Работать будет еще комфортнее!
- Фронтальные ограничители
Фронтальные ограничители (упоры) используются для ускорения раскроя листа на полосы одинаковой ширины - ограничители выставляются на заданный размер. Подача листа с тыльной стороны станка осуществляется до упора листа в ограничитель. После зажима и отрезания заготовки ножом можно повторить операцию «продвижение-отрезание листа» необходимое число раз.
- Стол задней поддержки с ограничителями подачи листа
Стол задней поддержки позволяет работать с широкими листами.
На кронштейнах стола задней поддержки расположены ограничители подачи листа и миллиметровая линейка.
Пользуясь ограничителями подачи листа можно значительно повысить производительность работы на станке по сравнению с гибкой по разметке заготовки.
-
Дополнительные ручки на гибочную балку
Дополнительными ручками для гибочной балки целесообразно воспользоваться в случаях, когда приходится работать с листом, который значительно выступает из станка, или когда станок рассчитан на длину листа 2,5 – 3 м.
-
Ножное управление движением прижимной балки
Ножное управление движением прижимной балкипозволяет значительно повысить производительность работ на листогибе.
При использовании ножного привода освобождаются руки оператора, что позволяет более быстро и точно размещать деталь в станке.
-
Фальцедогибающая машинка
Для качественного догиба заготовки до 180 градусов применяется фальцедогибающая машинка.
Использование фальцедогибающей машинки для догиба заготовки более удобно и технологично, чем использование для этой операции самого листогиба.
Простая и доступная фальцезакрывающая машинка бережет ресурс листогиба, предотвращая его ускоренный износ, который возникает при постоянном догибании гиба до 180 градусов с помощью гибочной балки.
- Валок для радиусной гибки листа
![]() |
![]() |
Для изготовления желобов малого радиуса и отливов с плавным завершением используется валок для радиусной гибки листа.
Валок крепится на прижимную балку с обратной стороны станка.
- Компенсатор гибочной балки
Снижает усилие гиба, повышает производительность станка. Полностью компенсирует усилие, необходимое для подъема гибочной балки. Особенно эффективен при высокой загруженности работника.
Виды производства:
Вентиляция |
Доборные элементы |
Отливы |
Любые металлические профили прямо на стройплощадке:
Конек большой |
Конек малый |
Конек прямоугольный |
Ендова малая нижняя |
Ендова большая нижняя |
Планка торцевая |
Планка торцевая |
Фальш ендова |
Планка карнизная |
Конек большой с зигом |
Планка начальная |
Планка завершающая |
Наличник |
Угол внутренний |
Угол наружный большой |
Угол внутренний |
Комплектация за дополнительную плату
