Настройка лазерного гравера необходима для уверенной работы инструментом, получения результата, на 100% соответствующего чертежам, проектам и схемам. «Сбитые» зеркала, неподходящая мощность и скорость — всё это приводит к проблемам. Контуры размываются, толщина неравномерна — использовать такое изделие нельзя. Грамотная регулировка бережёт от негативного сценария, выпуска брака.
Этапы настройки лазерного аппарата
Перед запуском оборудования оператор проводит ряд манипуляций:
- Юстировка оптической системы. Луч должен попадать чётко на зеркала и линзы.
- Подбор силы луча, скорости работы.
- Определение шага гравировки и фокусного расстояния, зазора между материалом и линзой.
Юстировка луча: как настроить зеркала лазерного станка

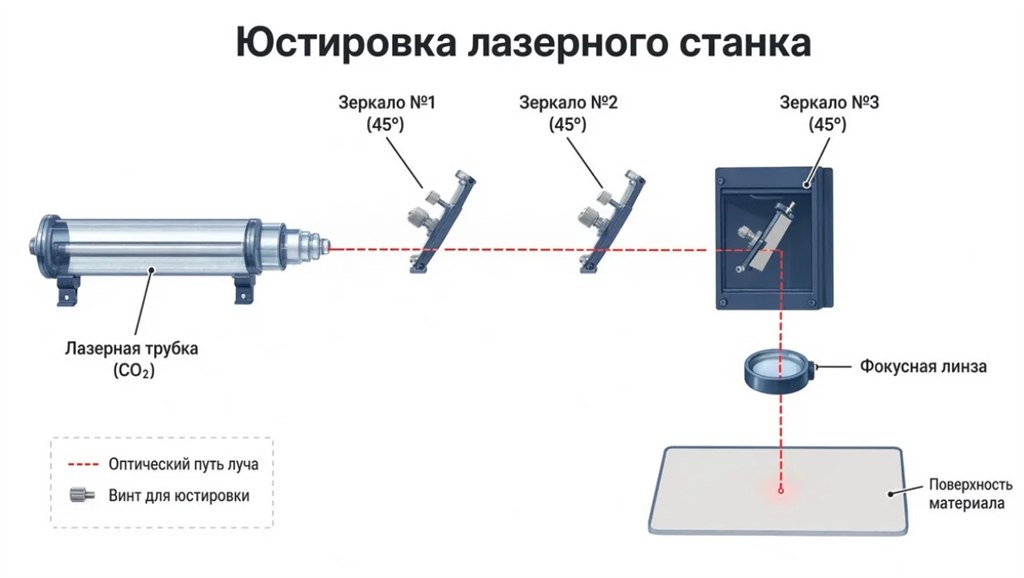

Юстировка — выравнивание оптического тракта лазера: луч идёт от трубки через три зеркала к фокусирующей линзе и должен попадать строго в их центр независимо от угла рабочего поля. Сначала регулируют первое зеркало: смещение одного узла сдвигает остальные, так что нужно строго придерживаться порядка.
При проверке можно воспользоваться акриловой или фанерной мишенью, на которую наклеен малярный скотч. Простое устройство фиксирует все отклонения луча, вплоть до незначительных.
Как настроить лазерную трубку и зеркало №1
На раму первого зеркала наклеивают малярный скотч и делают контрольный импульс лучом из лазерной трубки. Важно: регулировочные винты самого зеркала здесь не помогут! Чтобы луч бил строго в центр первого зеркала, необходимо физически скорректировать положение самой лазерной трубки в креплениях (выше-ниже, правее-левее). Как только центр найден, трубку надежно фиксируют.
Настройка зеркал №2 и №3
Теперь скотч клеят на второе зеркало, а настраивают его тремя винтами на первом зеркале. Проверку обязательно делают в двух точках — пододвинув портал максимально близко, а затем отодвинув вдаль. Цель — добиться, чтобы точки от импульсов совпали. Зеркало №3 (на каретке) настраивают винтами второго зеркала по тому же принципу. В последнюю очередь настраивают вертикаль: на стол кладут акрил и по следу от импульса проверяют, что луч выходит из сопла строго по центру. После настройки зеркала фиксируют контргайками.
Настройка мощности и скорости лазерного станка
Мощность лазера определяет глубину прожига материала за проход. Рабочий диапазон составляет 65–75% от максимума: превышение ускоряет износ лазерной трубки. Скорость перемещения головки работает в паре с силой луча: чем ниже скорость, тем глубже прожиг: для высокой скорости характерно поверхностное воздействие.
Параметры подбирают несложным тестом: рисуют прямоугольник, разбивают на зоны с разной силой луча и темпом, прогоняют на образце материала, сохраняют удачные настройки.
Настройка гравера для разных материалов
Одни и те же настройки редко подходят сразу для дерева, фанеры, акрила, кожи, пластика и металла — у каждого материала своя плотность и реакция на нагрев. Дерево из-за перепадов плотности и влажности требует разной силы луча, а у фанеры слои проклейки обугливаются при завышенной энергии, поэтому скорость и мощность снижают. На акриловых заготовках чёткие контуры удастся получить только при точном фокусе — избыток энергии оплавляет край. Кожа и пластик реагируют на нагрев быстрее дерева, поэтому силу луча снижают, а скорость — повышают.
При работе с металлом важно учитывать тип оборудования. Стандартный углекислотный (CO2) гравер не способен воздействовать на чистый металл напрямую — луч от него просто отразится. Чтобы нанести маркировку, на металлическую деталь предварительно наносят специальную термопасту или спрей (например, Cermark), либо используют окрашенный/анодированный металл. При такой маркировке первична не сила луча, а стабильность фокусного расстояния, чтобы коды, цифры и буквы были читаемы. Удачные параметры для каждого материала стоит сохранять в настройках станка.
| Материал | Мощность (%) | Скорость (мм/с) | Примечание |
|---|---|---|---|
| Дерево | 40–60 | 200–400 | Зависит от плотности и влажности |
| Фанера | 30–50 | 250–400 | Снижать мощность — слои обугливаются |
| Акрил | 20–40 | 300–500 | Точный фокус обязателен |
| Кожа | 20–35 | 300–500 | Повышать скорость, снижать мощность |
| Пластик | 15–30 | 300–500 | Реагирует быстрее дерева |
| Металл (с термопастой) | 60–80 | 100–200 | CO2: только с покрытием Cermark |
Шаг гравировки и фокусное расстояние

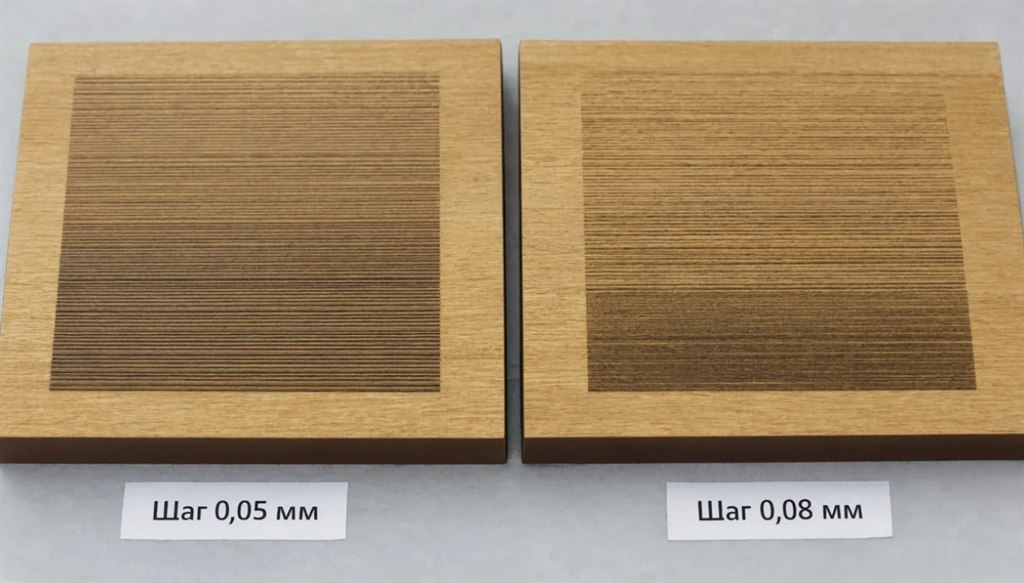

Шаг гравировки — это дистанция, на которую портал смещается по строкам при отрисовке изображения. Уменьшение шага улучшает детализацию, но увеличивает время обработки. Универсальных решений нет, при подборе нужно ориентироваться на требуемое качество картинки, материал, запланированное время.
Фокусное расстояние — расстояние между линзой и обрабатываемой поверхностью, при которой луч собирается в самую узкую точку. Правильный фокус даёт чёткий рисунок с ровными краями, отклонения — размывают контур.
Практические советы по настройке и эксплуатации гравера
В работе обязательно используют компрессор для обдува, но важно разделять режимы. Для сквозной резки действительно нужен мощный поток (около 1,5–3 атмосфер), который эффективно выдувает продукты горения из реза. Однако для режима гравировки такое высокое давление испортит изделие — сильная струя вобьет копоть и сажу в поры материала (особенно дерева), оставив грязный налет. При гравировке давление воздуха снижают до минимума (0,1–0,5 атм) — исключительно для защиты линзы от дыма. Ценны и другие советы:
- Регулярная протирка зеркал и линзы от нагара — грязная оптика искажает юстировку.
- Проверка состояния трубки: помутнение сигнализирует о необходимости замены.
- Контроль натяжения ремней — от них зависит точность головки станка.
- После обработки очищают изделие от пыли и нагара, при необходимости шлифуют край.
Если самостоятельная юстировка и подбор параметров вызывают сложности, специалисты компании «РуСтан» помогут подобрать станок под задачу и наладить его на месте.
